Regulador LED rotativo V1-K com visor digital: 1 canal, 20 A, 12-48 V DC
O V1-K é um regulador LED de tensão constante com botão rotativo e visor numérico de 3 dígitos que mostra o nível de brilho em percentagem. Regula de 0 a 100 % sem cintilação fitas LED monocor e módulos alimentados entre 12 e 48 V DC, com corrente máxima de 20 A num canal. Instala-se no secundário, entre a fonte de alimentação e a fita.
Controlo local e à distância
Funciona diretamente com o botão rotativo e, opcionalmente, com comandos RF 2.4 GHz de zona única ou multizona da Skydance (alcance de 15 m sem obstáculos). O emparelhamento faz-se com o botão Match ou reiniciando a alimentação.
Frequência PWM e curva configuráveis

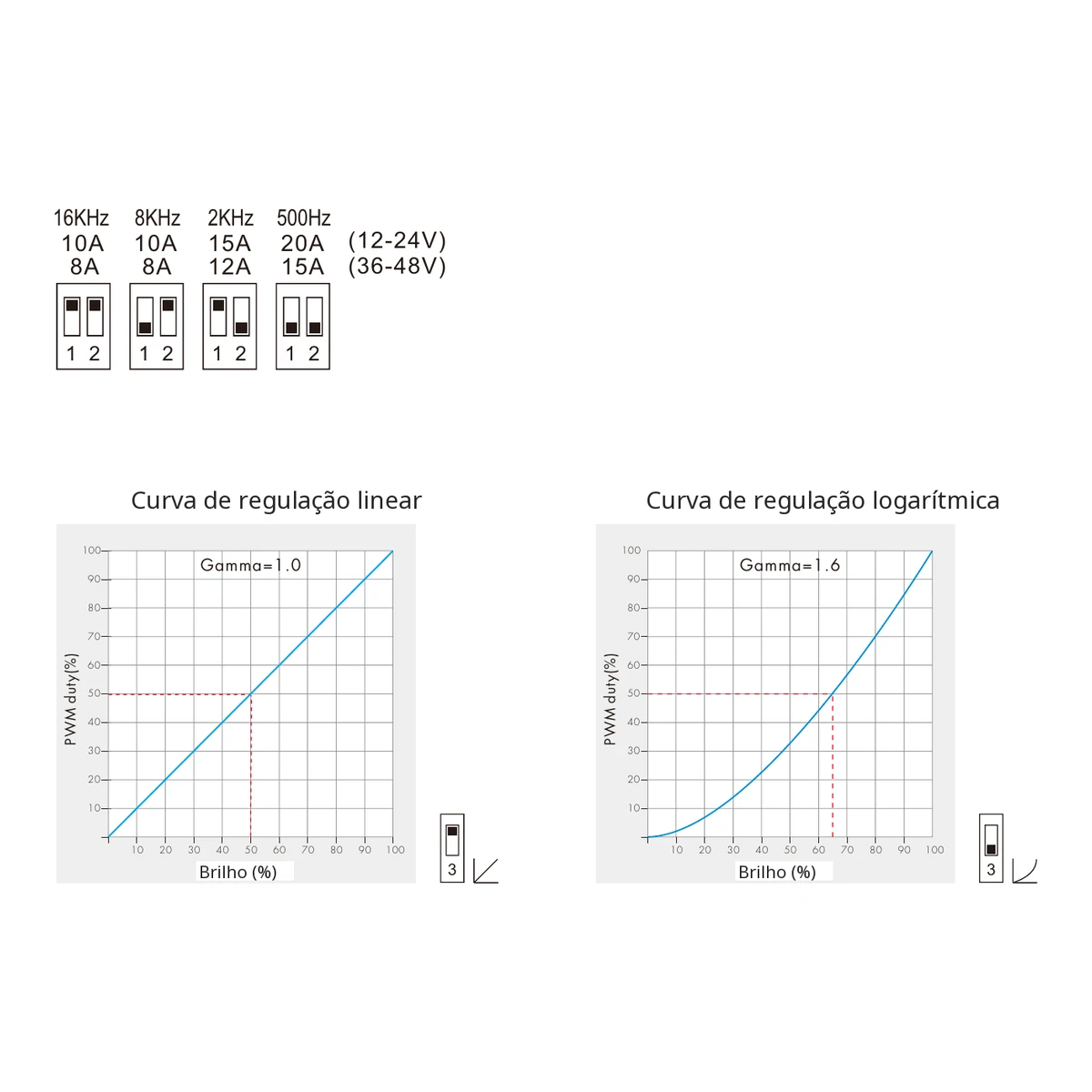

Com microinterruptores DIP escolhe-se a frequência PWM: 500 Hz (20 A a 12-24 V / 15 A a 36-48 V), 2 kHz (15 A / 12 A), 8 kHz (10 A / 8 A) ou 16 kHz (10 A / 8 A). As frequências altas eliminam a cintilação em vídeo, ideal para estúdios, lojas e hotelaria. A curva pode ser linear (gama 1,0) ou logarítmica (gama 1,6) e o acendimento/apagamento suave ajusta-se a 0,5 s ou 3 s.
Dados técnicos
- Entrada e saída: 12-48 V DC, tensão constante
- Corrente: 1 canal, 20 A máx.
- Potência: 240 W a 12 V / 480 W a 24 V (500 Hz)
- 100 níveis de regulação, gama 0-100 %
- Proteção contra sobreaquecimento, sobrecarga e curto-circuito com rearme automático
- Medidas: 107 × 75 × 38 mm (embalagem 112 × 80 × 45 mm), peso 0,165 kg
- Temperatura de funcionamento −30 °C a +55 °C; Tc máx. +85 °C
- Certificações CE, EMC, LVD, RED e RoHS
Instalação

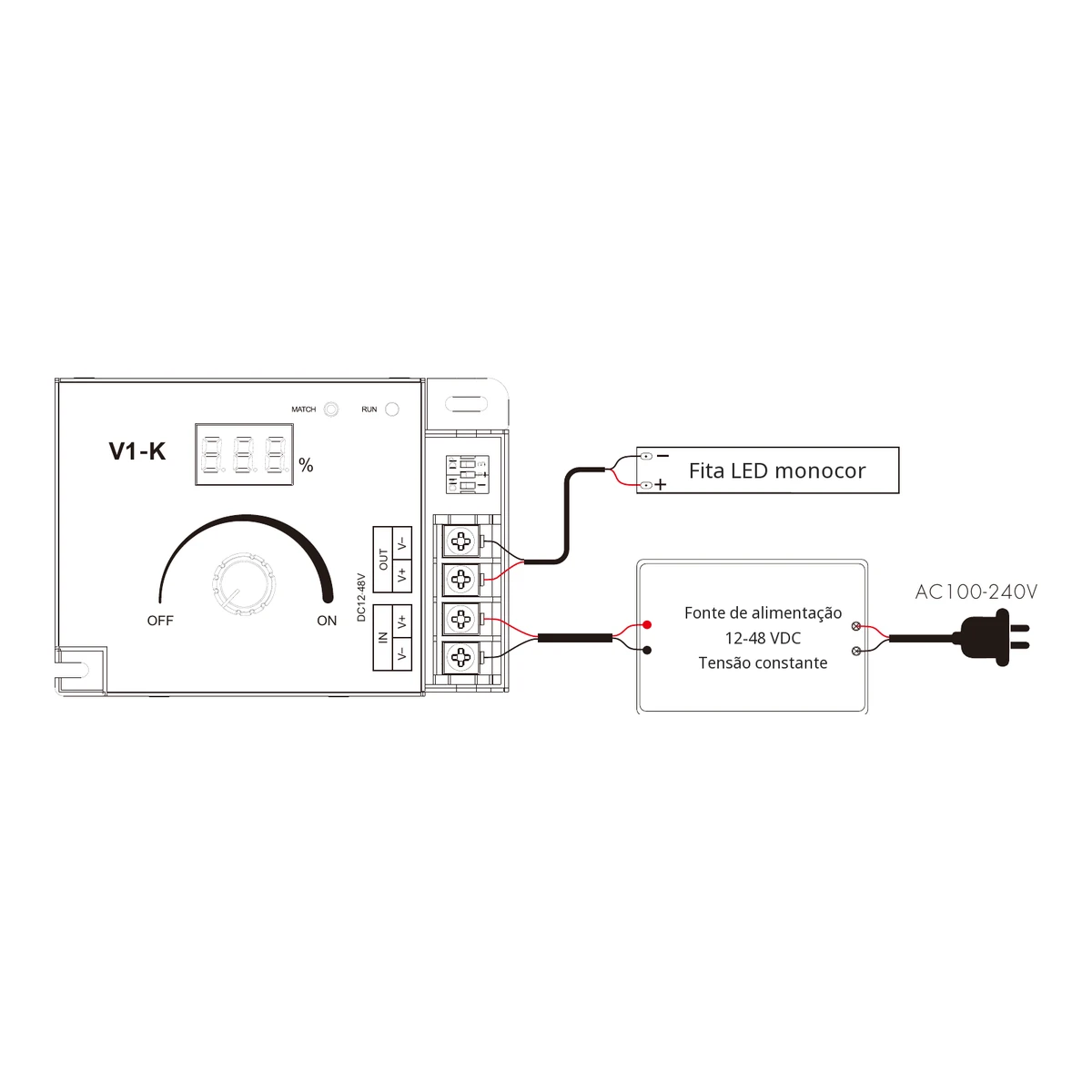

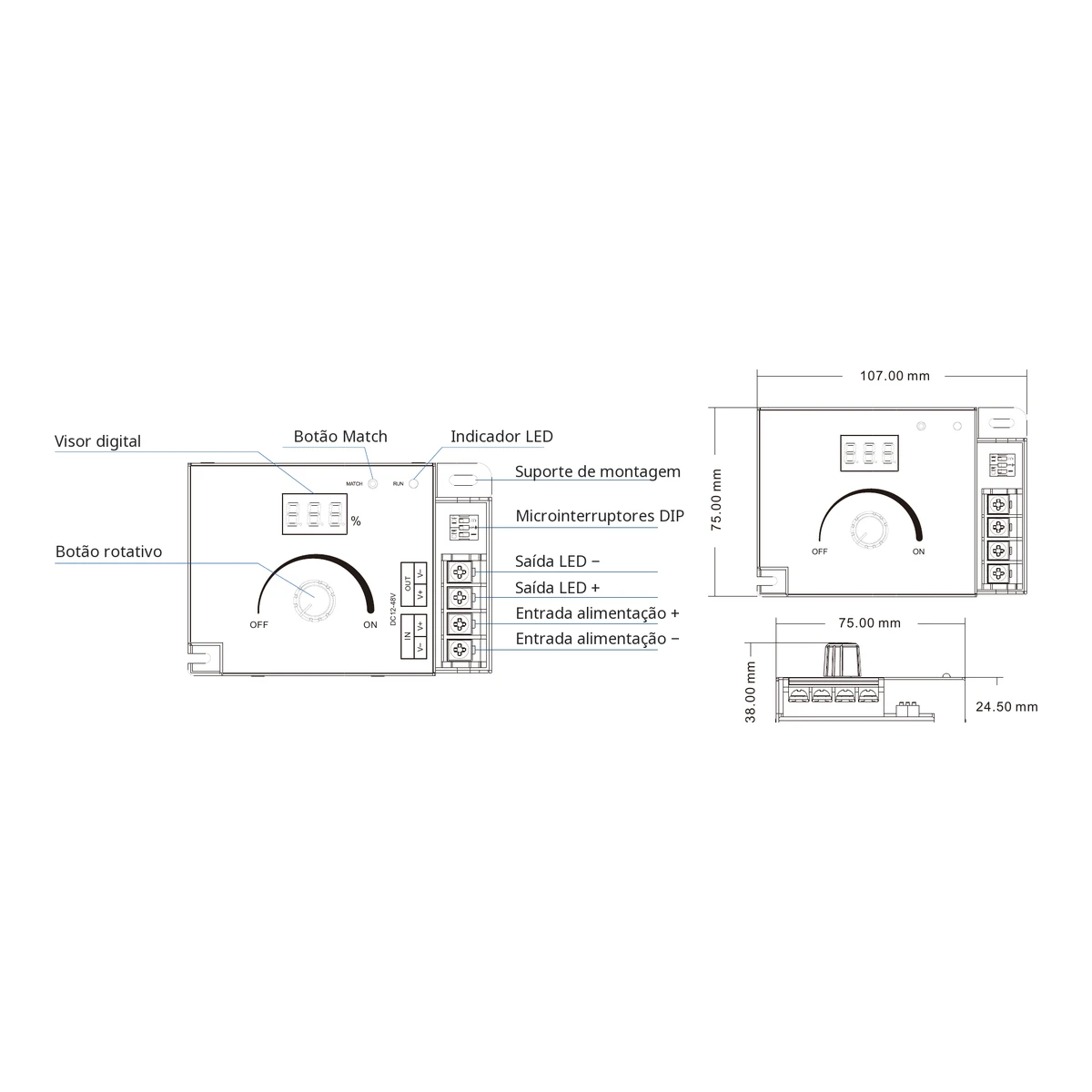

Consulte na galeria a estrutura mecânica com medidas e o esquema de ligação: a fonte 12-48 V DC liga aos terminais IN (V+ / V−) e a fita LED aos terminais OUT. Para boa receção RF, mantenha pelo menos 20 cm de fontes comutadas e objetos metálicos e instale-o a mais de 1 m do chão.
Resolução de problemas
| Problema | Causa | Solução |
|---|---|---|
| Não acende | Sem alimentação ou ligação incorreta/solta | Verificar a alimentação e a cablagem |
| Brilho desigual entre o início e o fim (queda de tensão) | Cabo de saída demasiado longo ou fino; carga superior à fonte ou ao regulador | Encurtar o cabo ou alimentar em anel, usar cabo mais grosso, fonte de maior potência ou adicionar um repetidor de potência |
Precauções de instalação
- Não empilhar os equipamentos: deixar pelo menos 20 cm entre eles.
- Afastar 20 cm ou mais de fontes comutadas para evitar interferências.
- Instalar a 1 m ou mais do chão para não reduzir o alcance do comando.
- Não cobrir nem aproximar de objetos metálicos (mín. 20 cm).
- Evitar cantos de paredes ou vigas (mín. 20 cm).
