Variateur LED rotatif V1-K avec afficheur numérique : 1 canal, 20 A, 12-48 V DC
Le V1-K est un variateur LED à tension constante doté d'un bouton rotatif et d'un afficheur numérique à 3 chiffres indiquant le niveau de luminosité en pourcentage. Il fait varier de 0 à 100 % sans scintillement les rubans LED monochromes et modules alimentés entre 12 et 48 V DC, jusqu'à 20 A sur un canal. Il s'installe au secondaire, entre l'alimentation et le ruban.
Commande locale et à distance
Il se pilote directement avec le bouton rotatif et, en option, avec les télécommandes RF 2.4 GHz mono-zone ou multizone Skydance (portée de 15 m en champ libre). L'appairage se fait avec la touche Match ou par coupure de l'alimentation.
Fréquence PWM et courbe réglables

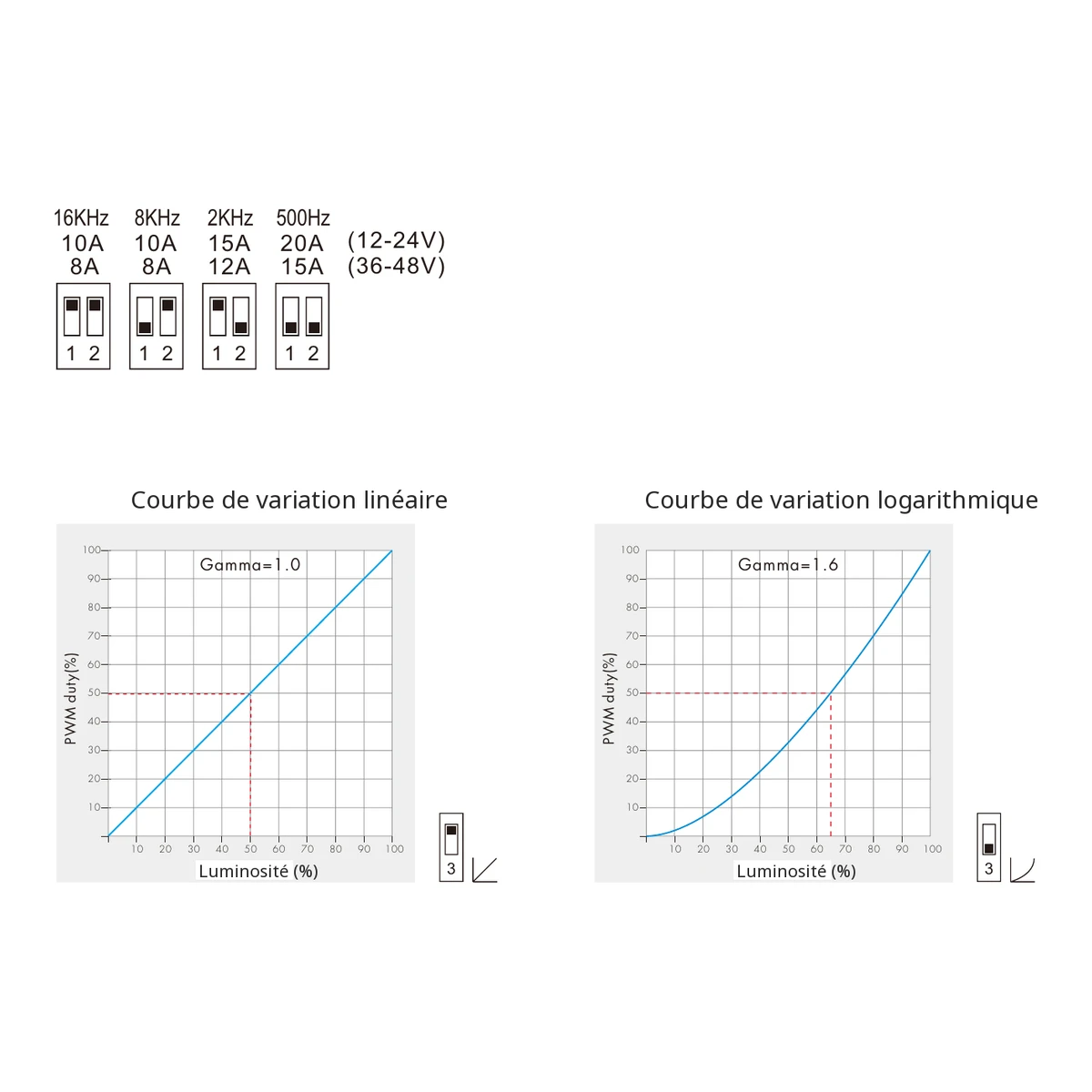

Des micro-interrupteurs DIP permettent de choisir la fréquence PWM : 500 Hz (20 A en 12-24 V / 15 A en 36-48 V), 2 kHz (15 A / 12 A), 8 kHz (10 A / 8 A) ou 16 kHz (10 A / 8 A). Les fréquences élevées suppriment le scintillement à la caméra, idéal pour studios, commerces et hôtellerie. La courbe peut être linéaire (gamma 1,0) ou logarithmique (gamma 1,6) et le fondu d'allumage/extinction se règle à 0,5 s ou 3 s.
Caractéristiques techniques
- Entrée et sortie : 12-48 V DC, tension constante
- Courant : 1 canal, 20 A max.
- Puissance : 240 W en 12 V / 480 W en 24 V (500 Hz)
- 100 niveaux de variation, plage 0-100 %
- Protection contre la surchauffe, la surcharge et le court-circuit avec réarmement automatique
- Dimensions : 107 × 75 × 38 mm (emballage 112 × 80 × 45 mm), poids 0,165 kg
- Température de fonctionnement −30 °C à +55 °C ; Tc max. +85 °C
- Certifications CE, EMC, LVD, RED et RoHS
Installation

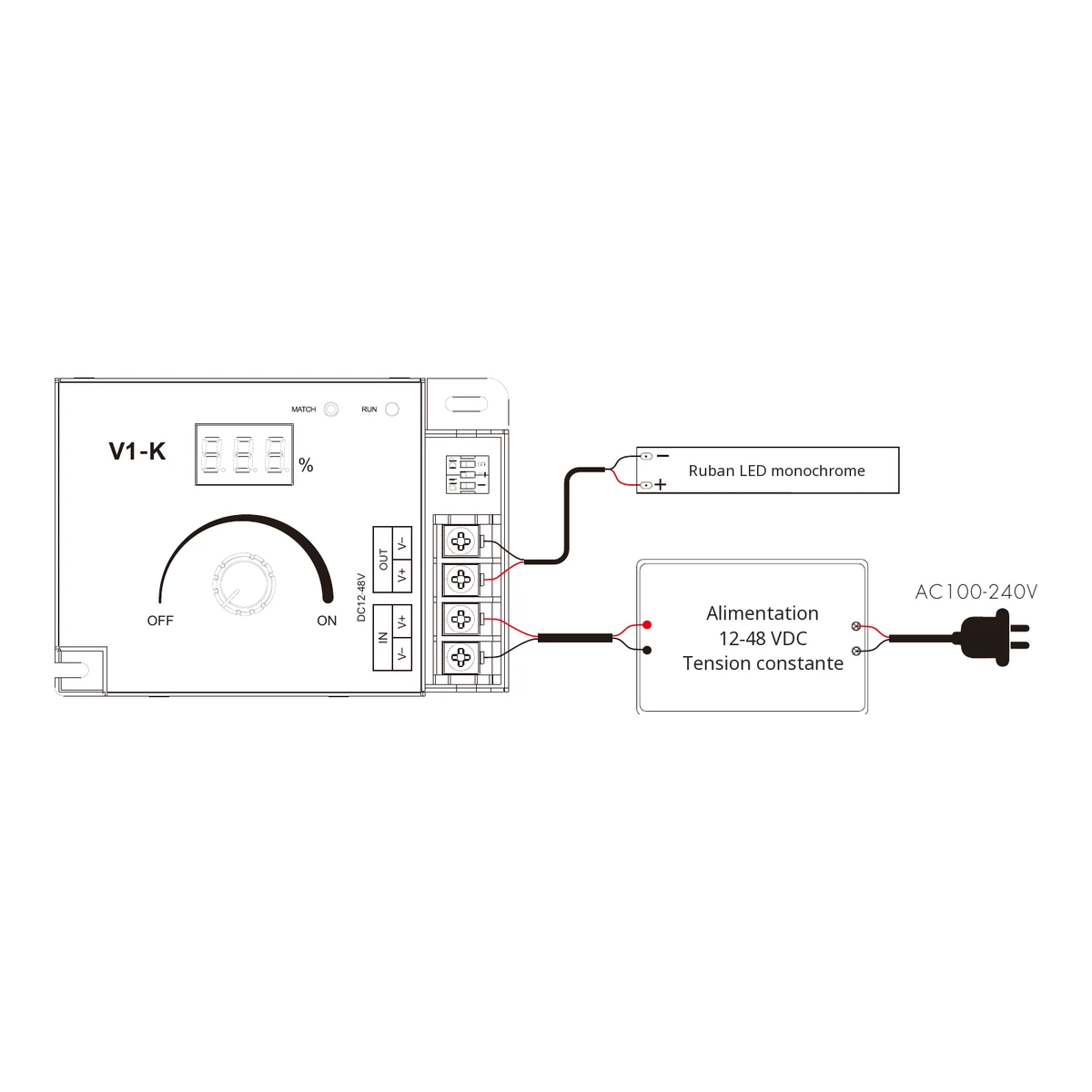

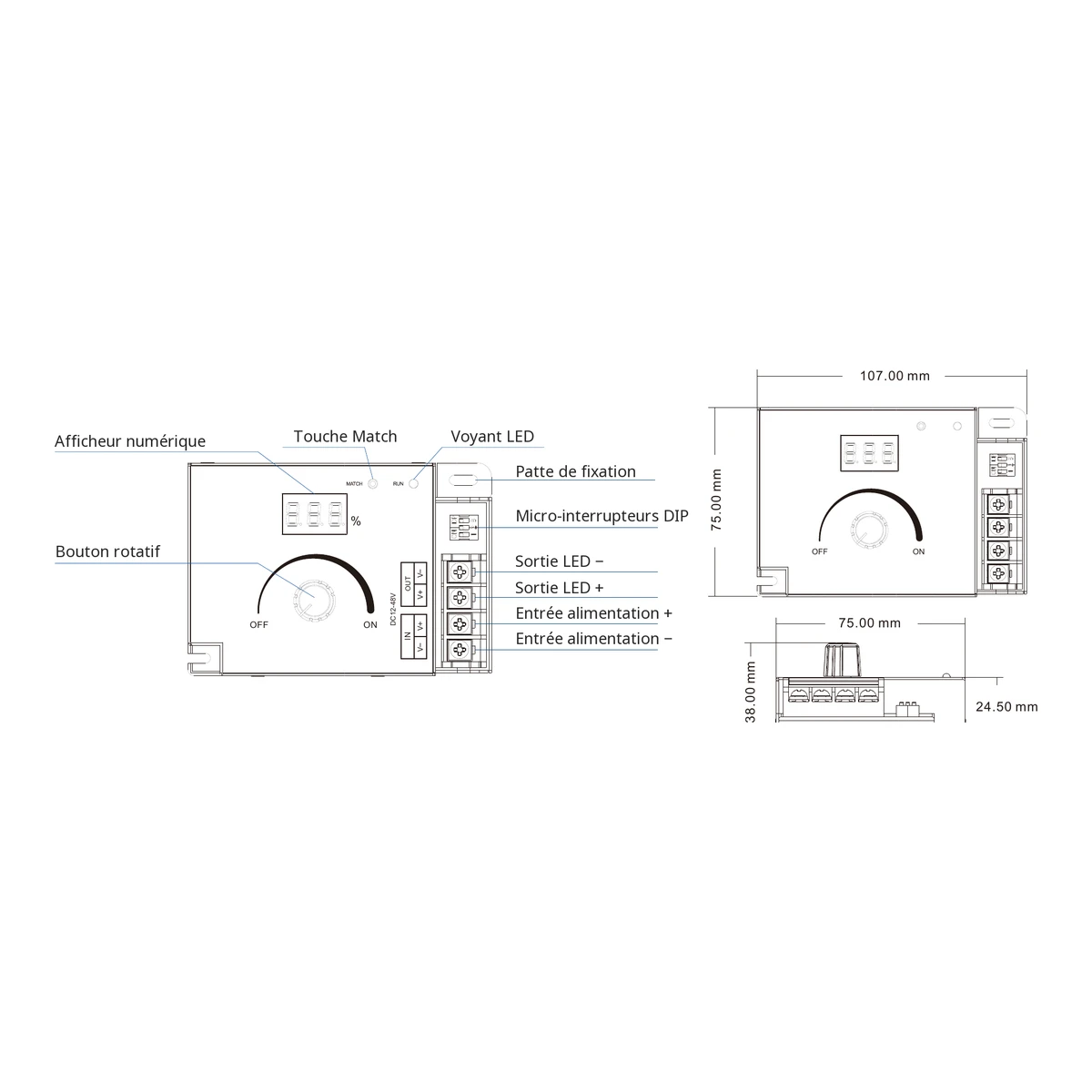

Consultez dans la galerie la structure mécanique avec cotes et le schéma de câblage : l'alimentation 12-48 V DC se raccorde aux bornes IN (V+ / V−) et le ruban LED aux bornes OUT. Pour une bonne réception RF, gardez au moins 20 cm de distance avec les alimentations à découpage et les objets métalliques, et installez-le à plus de 1 m du sol.
Dépannage
| Problème | Cause | Solution |
|---|---|---|
| Pas de lumière | Pas d'alimentation ou raccordement incorrect/desserré | Vérifier l'alimentation et le câblage |
| Luminosité inégale entre le début et la fin (chute de tension) | Câble de sortie trop long ou trop fin ; charge supérieure à l'alimentation ou au variateur | Raccourcir le câble ou alimenter en boucle, utiliser un câble plus gros, une alimentation plus puissante ou ajouter un répéteur de puissance |
Précautions d'installation
- Ne pas empiler les appareils : laisser au moins 20 cm entre eux.
- Garder 20 cm ou plus des alimentations à découpage pour éviter les interférences.
- Installer à 1 m ou plus du sol pour conserver la portée de la télécommande.
- Ne pas couvrir ni approcher d'objets métalliques (min. 20 cm).
- Éviter les angles de murs ou de poutres (min. 20 cm).
