Regulador LED giratorio V1-K con pantalla digital: 1 canal, 20 A, 12-48 V DC
El V1-K es un regulador LED de tensión constante con mando giratorio y pantalla numérica de 3 dígitos que muestra el nivel de brillo en porcentaje. Regula de 0 a 100 % sin parpadeo tiras LED monocolor y módulos alimentados entre 12 y 48 V DC, con una corriente máxima de 20 A en un canal. Se instala en el secundario, entre la fuente de alimentación y la tira.
Control local y a distancia
Se maneja directamente con el mando giratorio y, de forma opcional, con mandos RF 2.4 GHz de zona única o multizona de Skydance (alcance de 15 m sin obstáculos). La vinculación se hace con el botón Match o reiniciando la alimentación.
Frecuencia PWM y curva configurables

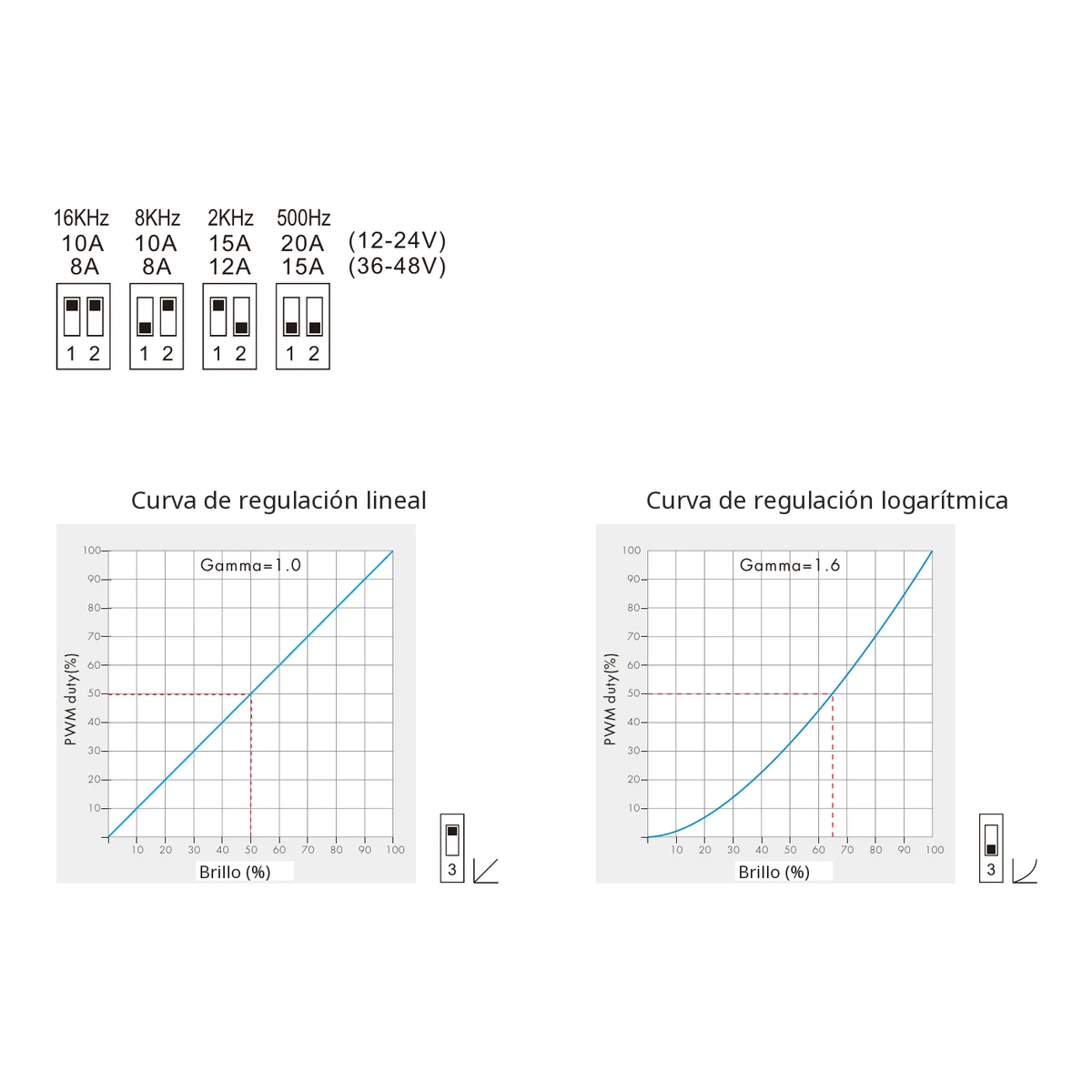

Mediante microinterruptores DIP se elige la frecuencia PWM: 500 Hz (20 A a 12-24 V / 15 A a 36-48 V), 2 kHz (15 A / 12 A), 8 kHz (10 A / 8 A) o 16 kHz (10 A / 8 A). Las frecuencias altas eliminan el parpadeo en vídeo, ideal para platós, tiendas y hostelería. La curva de regulación puede ser lineal (gamma 1,0) o logarítmica (gamma 1,6), y el encendido/apagado suave se ajusta a 0,5 s o 3 s.
Datos técnicos
- Entrada y salida: 12-48 V DC, tensión constante
- Corriente: 1 canal, 20 A máx.
- Potencia: 240 W a 12 V / 480 W a 24 V (500 Hz)
- 100 niveles de regulación, rango 0-100 %
- Protección contra sobrecalentamiento, sobrecarga y cortocircuito con rearme automático
- Medidas: 107 × 75 × 38 mm (embalaje 112 × 80 × 45 mm), peso 0,165 kg
- Temperatura de trabajo −30 °C a +55 °C; Tc máx. +85 °C
- Certificaciones CE, EMC, LVD, RED y RoHS
Instalación

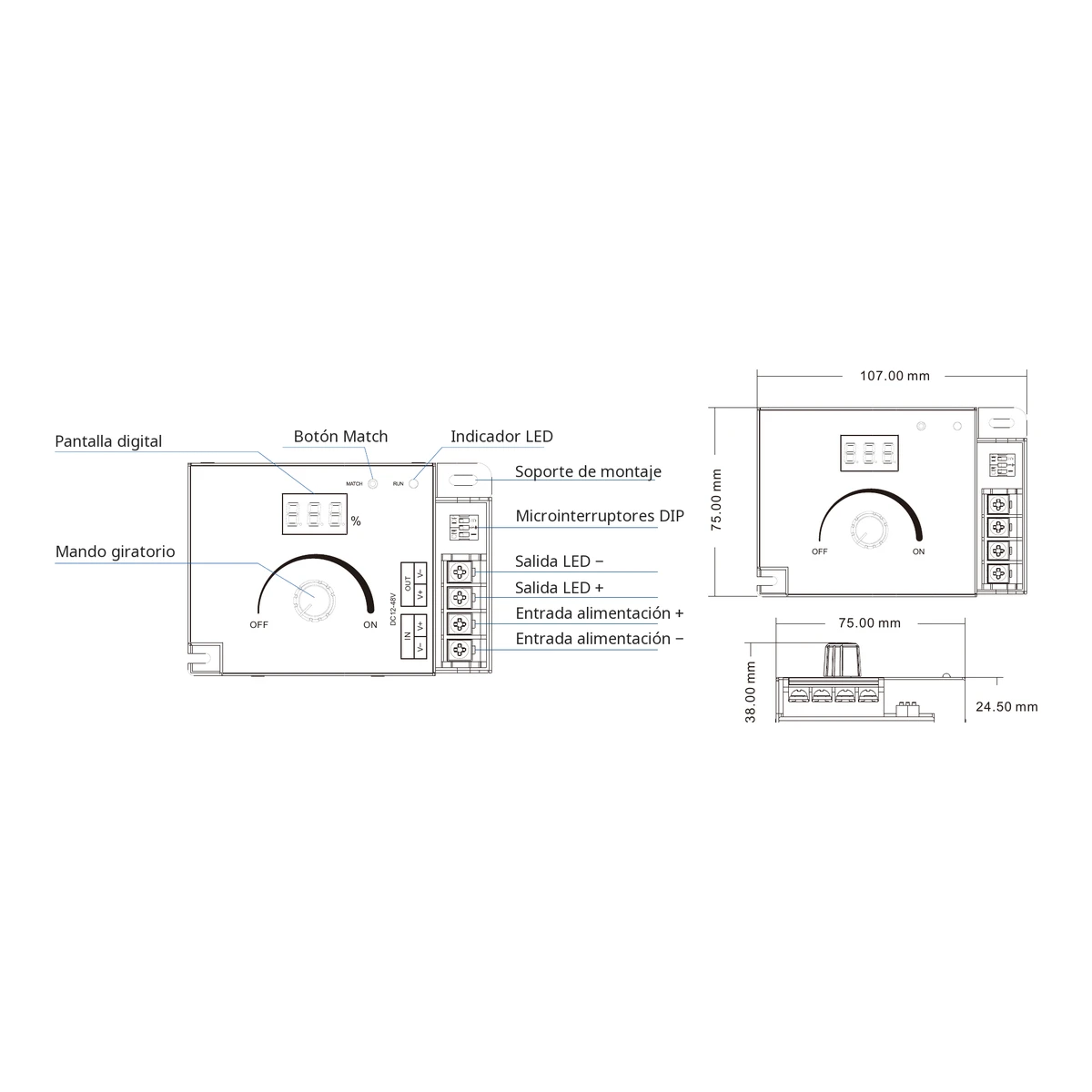

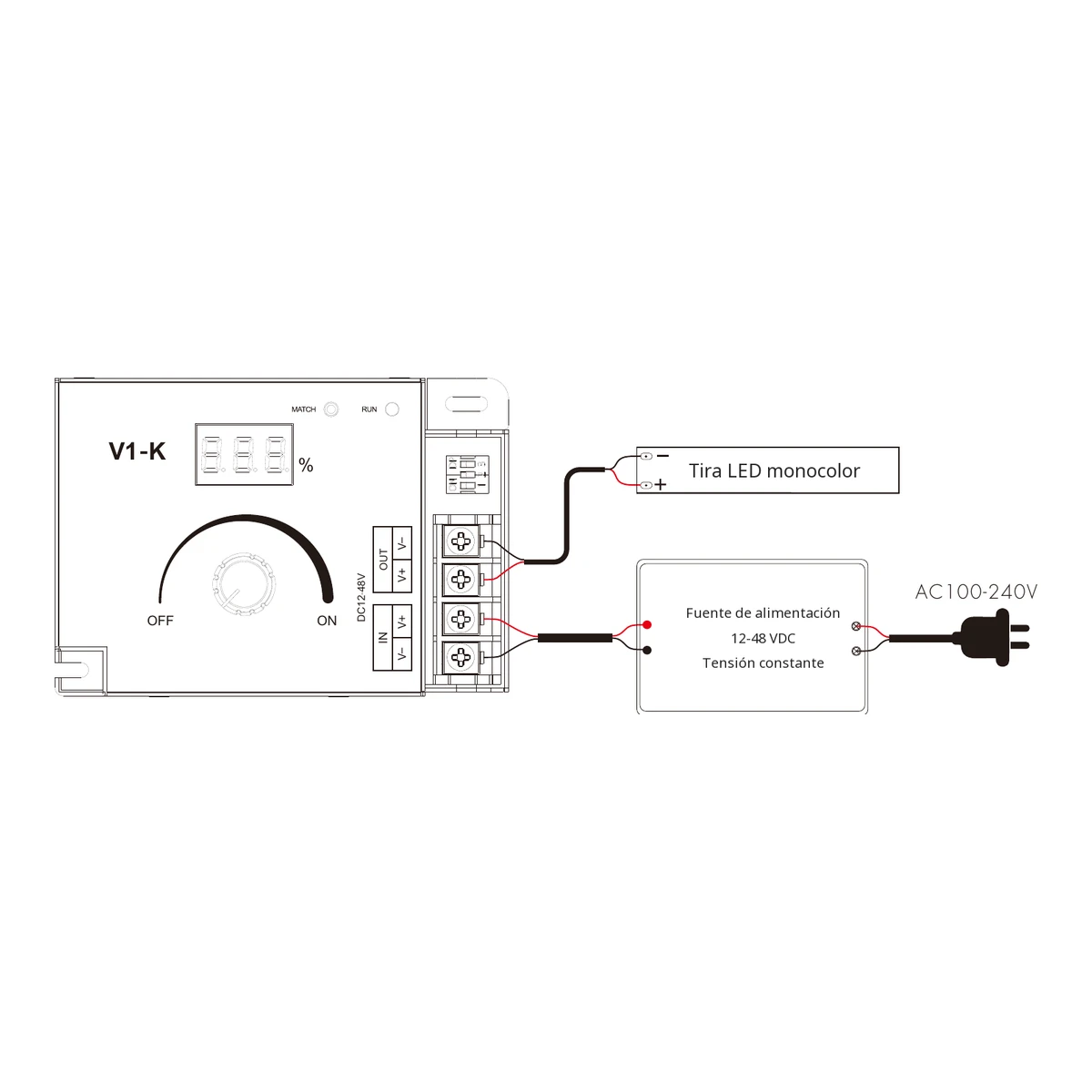

Consulta en la galería la estructura mecánica con medidas y el esquema de conexión: la fuente de alimentación 12-48 V DC va a los bornes IN (V+ / V−) y la tira LED a los bornes OUT. Para buena recepción RF, mantén al menos 20 cm de separación con fuentes conmutadas y objetos metálicos, e instálalo a más de 1 m del suelo.
Solución de problemas
| Problema | Causa | Solución |
|---|---|---|
| No enciende | Sin alimentación o conexión incorrecta/floja | Comprobar la alimentación y el cableado |
| Brillo desigual entre el principio y el final (caída de tensión) | Cable de salida muy largo o de sección pequeña; carga superior a la fuente o al regulador | Acortar el cable o alimentar en bucle, usar cable más grueso, fuente de mayor potencia o añadir un repetidor de potencia |
Precauciones de instalación
- No apilar los equipos: dejar al menos 20 cm entre ellos para una buena disipación.
- Separarlo 20 cm o más de fuentes conmutadas para evitar interferencias.
- Instalarlo a 1 m o más del suelo para no reducir el alcance del mando.
- No cubrirlo ni acercarlo a objetos metálicos (mínimo 20 cm).
- Evitar esquinas de paredes o vigas (mínimo 20 cm).
