Descodificador DMX512 RDM 4 canais 8A 12-48V IP20 – D4-XE (5 pines)

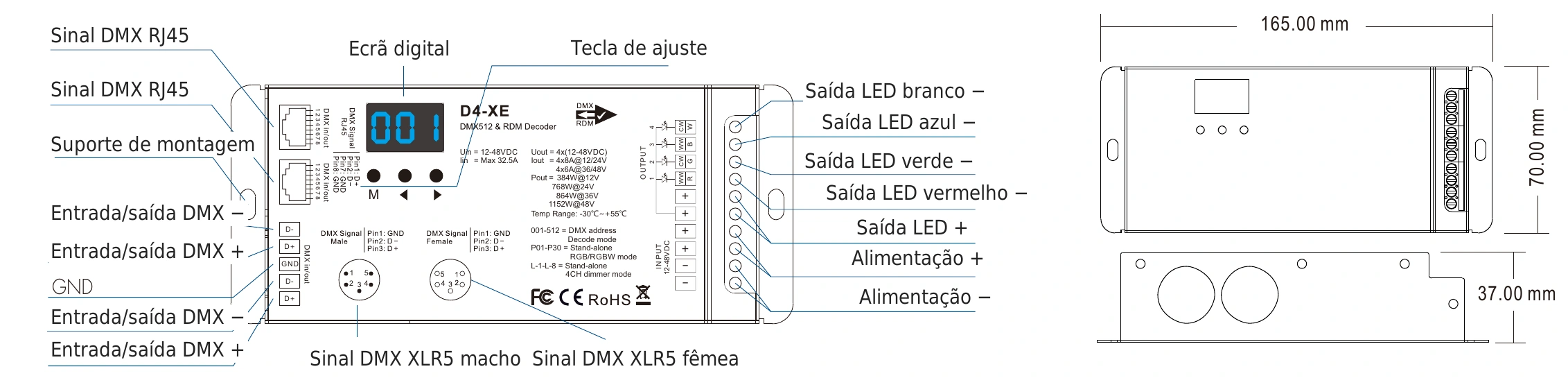

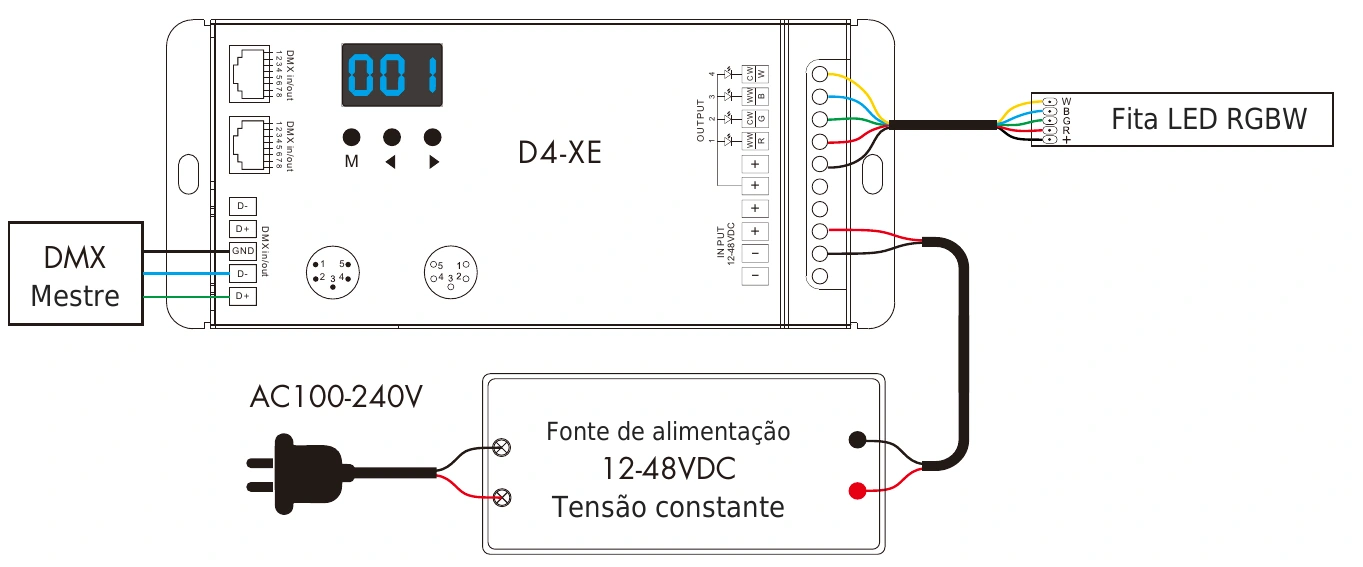

Descodificador DMX512 RDM D4-XE (5 pines) de 4 canais 8A 12-48V Descodificador DMX512 RDM 4 canais 8A 12-48V IP20 – D4-XE (5 pines) — dmx d4 xe 5pin wiring pt Descodificador DMX512 RDM 4 canais 8A 12-48V IP20 – D4-XE (5 pines) — dmx d4 xe 5pin technical pt

Especificações revistas:

Descodificador DMX512/RDM de tensão constante com 4 canais a 8A por canal, entrada 12-48VDC e saída PWM. Controla LED RGBW com proteção IP20.

34.11 € (IVA incl.) por unidade SKU: D4-XE-5PIN Sem stock Pedido mínimo: 10 unidades

Especificações técnicas

ReferenciaD4-XE (5 pines)
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-48V DC
Señal de salidaPWM tensión constante
Canales de salida4 canales
Corriente por canal8 A
Potencia total384W – 1536W (12-48V)
Tipo de cargaLED RGBW
Direccionamiento DMXDisplay digital o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Perguntas frequentes

¿Cuántos vatios admite el D4-XE (5 pines)?
Admite de 384W a 1536W en total, según la tensión de alimentación empleada (12V a 48V) y repartidos entre sus 4 canales a 8A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D4-XE (5 pines)?
Está pensado para LED RGBW de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 48V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante display digital incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

Descodificador DMX512 D4-XE (5 pines): 4 canais a 8A

O D4-XE (5 pines) é um descodificador DMX512 de tensão constante que converte o sinal digital de uma mesa DMX em sinal PWM regulado de 0 a 100%. Com 4 canais e até 8A por canal suporta 384W a 1536W consoante a tensão de alimentação.

Compatibilidade de protocolos

Compatível com DMX512, DMX512(1990), DMX512-A e RDM V1.0 (E1.20-2006 ESTA).

Aplicação recomendada

Concebido para controlar iluminação LED RGBW, com grau de proteção IP20.

Proteções

Proteção contra sobreaquecimento, sobrecarga, curto-circuito e inversão de polaridade. Recomenda-se resistência de terminação de 120 ohms no fim da linha DMX.
