Décodeur DMX512 RDM 4 canaux 8A 12-48V IP20 – D4-XE (5 pin)

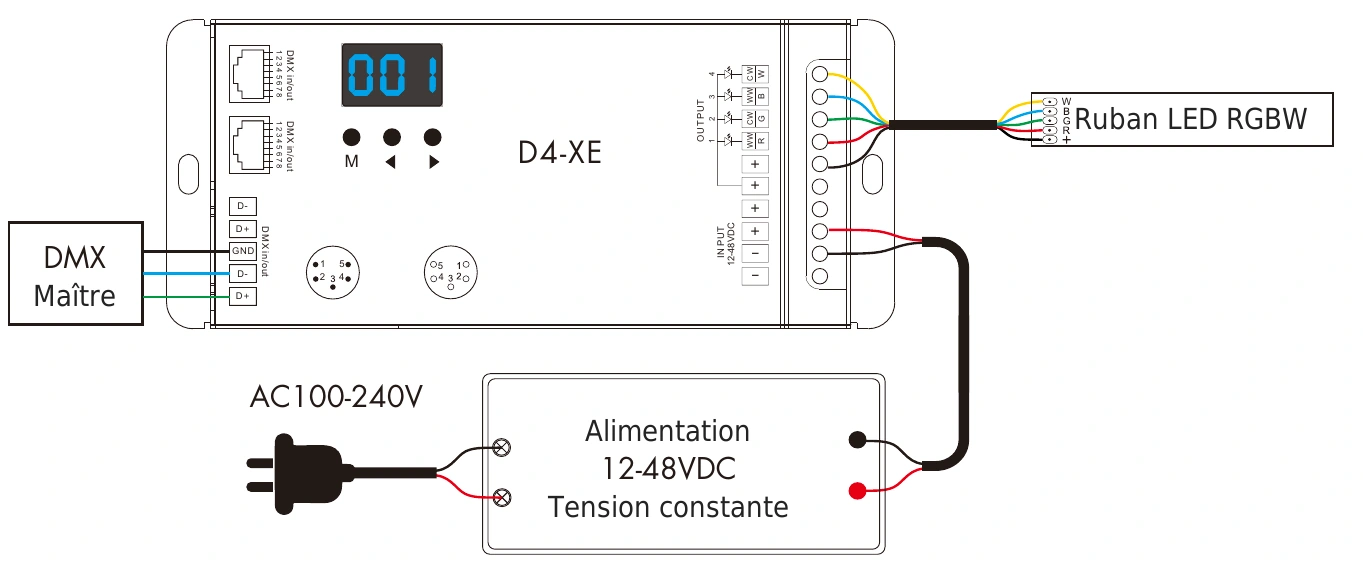

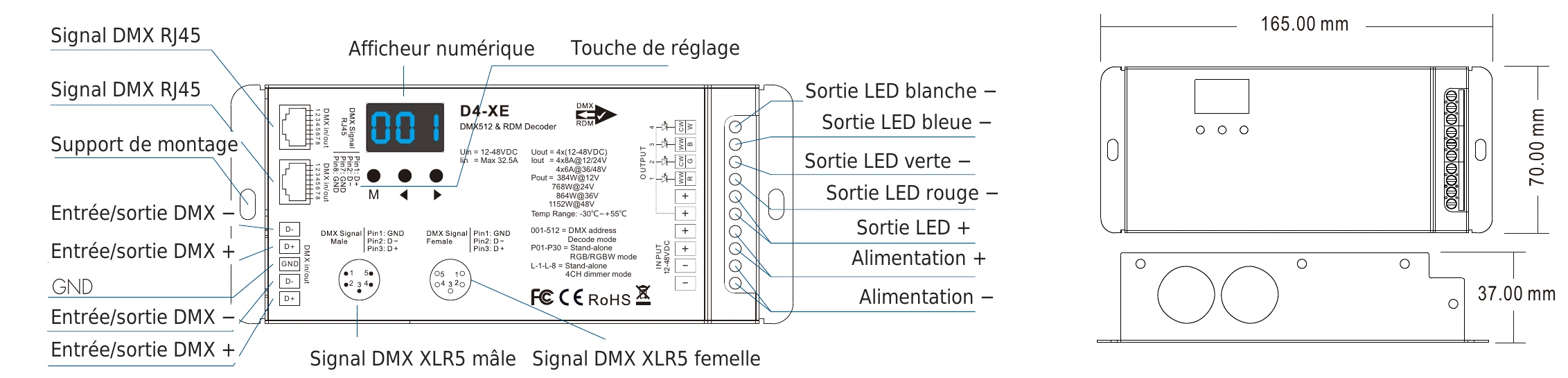

Décodeur DMX512 RDM D4-XE (5 pin) à 4 canaux 8A 12-48V Décodeur DMX512 RDM 4 canaux 8A 12-48V IP20 – D4-XE (5 pin) — dmx d4 xe 5pin wiring fr Décodeur DMX512 RDM 4 canaux 8A 12-48V IP20 – D4-XE (5 pin) — dmx d4 xe 5pin technical fr

Fiche technique révisée:

Décodeur DMX512/RDM à tension constante avec 4 canaux à 8A par canal, entrée 12-48VDC et sortie PWM. Pilote des LED RGBW avec indice IP20.

33.28 € (TTC) par unité SKU: D4-XE-5PIN Rupture de stock Commande minimale : 10 unités

Spécifications techniques

ReferenciaD4-XE (5 pines)
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-48V DC
Señal de salidaPWM tensión constante
Canales de salida4 canales
Corriente por canal8 A
Potencia total384W – 1536W (12-48V)
Tipo de cargaLED RGBW
Direccionamiento DMXDisplay digital o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Questions fréquentes

¿Cuántos vatios admite el D4-XE (5 pines)?
Admite de 384W a 1536W en total, según la tensión de alimentación empleada (12V a 48V) y repartidos entre sus 4 canales a 8A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D4-XE (5 pines)?
Está pensado para LED RGBW de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 48V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante display digital incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

Décodeur DMX512 D4-XE (5 pin) : 4 canaux à 8A

Le D4-XE (5 pin) est un décodeur DMX512 à tension constante qui convertit le signal numérique d'une console DMX en sortie PWM régulée de 0 à 100%. Avec 4 canaux et jusqu'à 8A par canal, il accepte 384W à 1536W selon la tension d'alimentation.

Compatibilité des protocoles

Compatible DMX512, DMX512(1990), DMX512-A et RDM V1.0 (E1.20-2006 ESTA).

Utilisation recommandée

Conçu pour piloter un éclairage LED RGBW, avec indice de protection IP20.

Protections

Protection contre la surchauffe, la surcharge, le court-circuit et l'inversion de polarité. Résistance de terminaison de 120 ohms recommandée en fin de ligne DMX.
