Descodificadores DMX512: controlo profissional de iluminação LED
Um descodificador DMX512 converte o sinal digital DMX512/1990 proveniente de uma mesa de controlo ou de um master DMX em sinal PWM de tensão constante capaz de comandar módulos, fitas e projetores LED. É a peça intermédia indispensável em iluminação arquitetónica, cenografia, retalho, fachadas e sinalética dinâmica onde se exige regulação real de 0 a 100% sem cintilação.
Protocolos DMX512, DMX512-A e RDM
Todos os nossos descodificadores são compatíveis com os protocolos internacionais DMX512, DMX512(1990), DMX512-A e RDM V1.0 (E1.20-2006 ESTA). A compatibilidade RDM permite endereçar e diagnosticar os equipamentos remotamente a partir da consola.
Canais e tipos de luminária

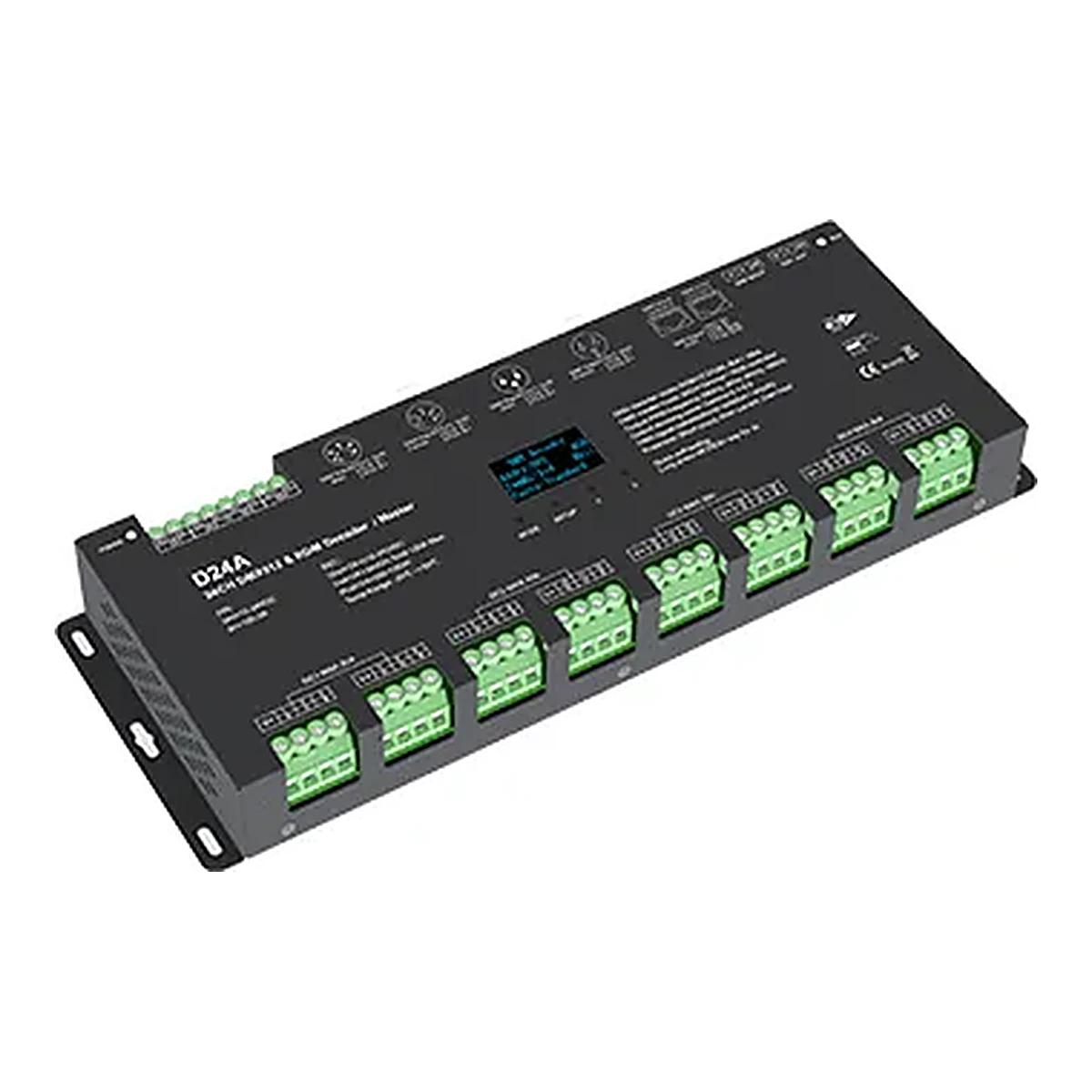

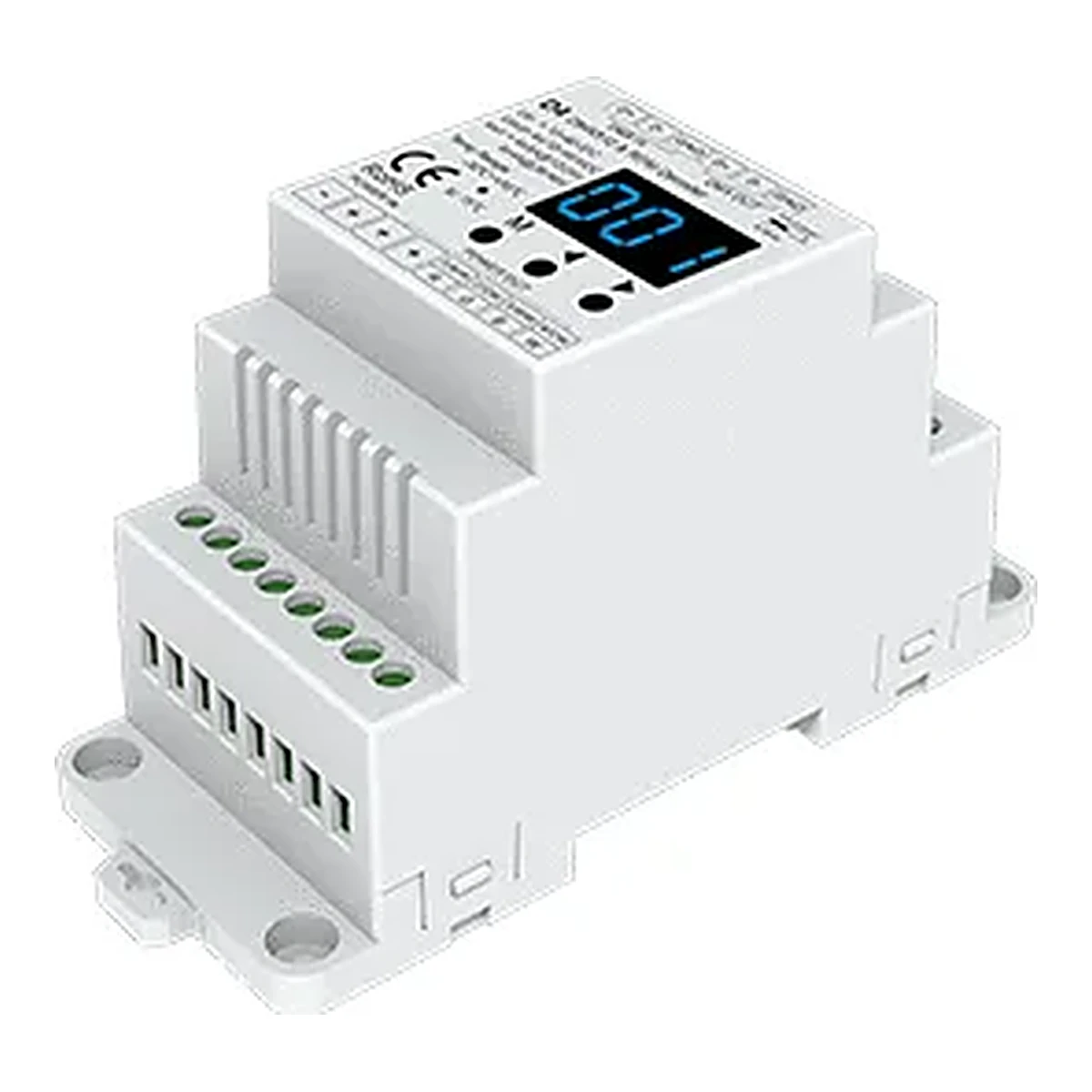

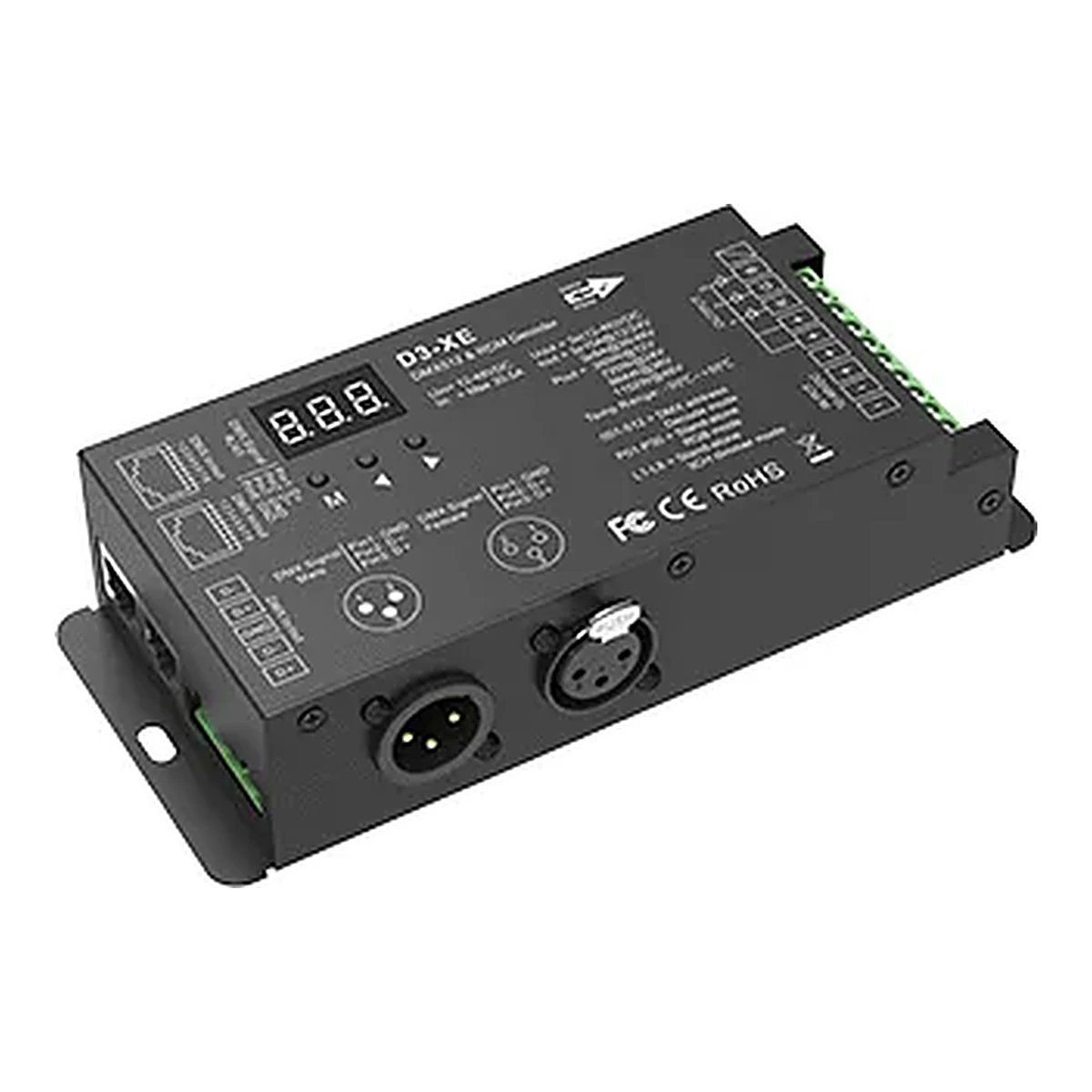

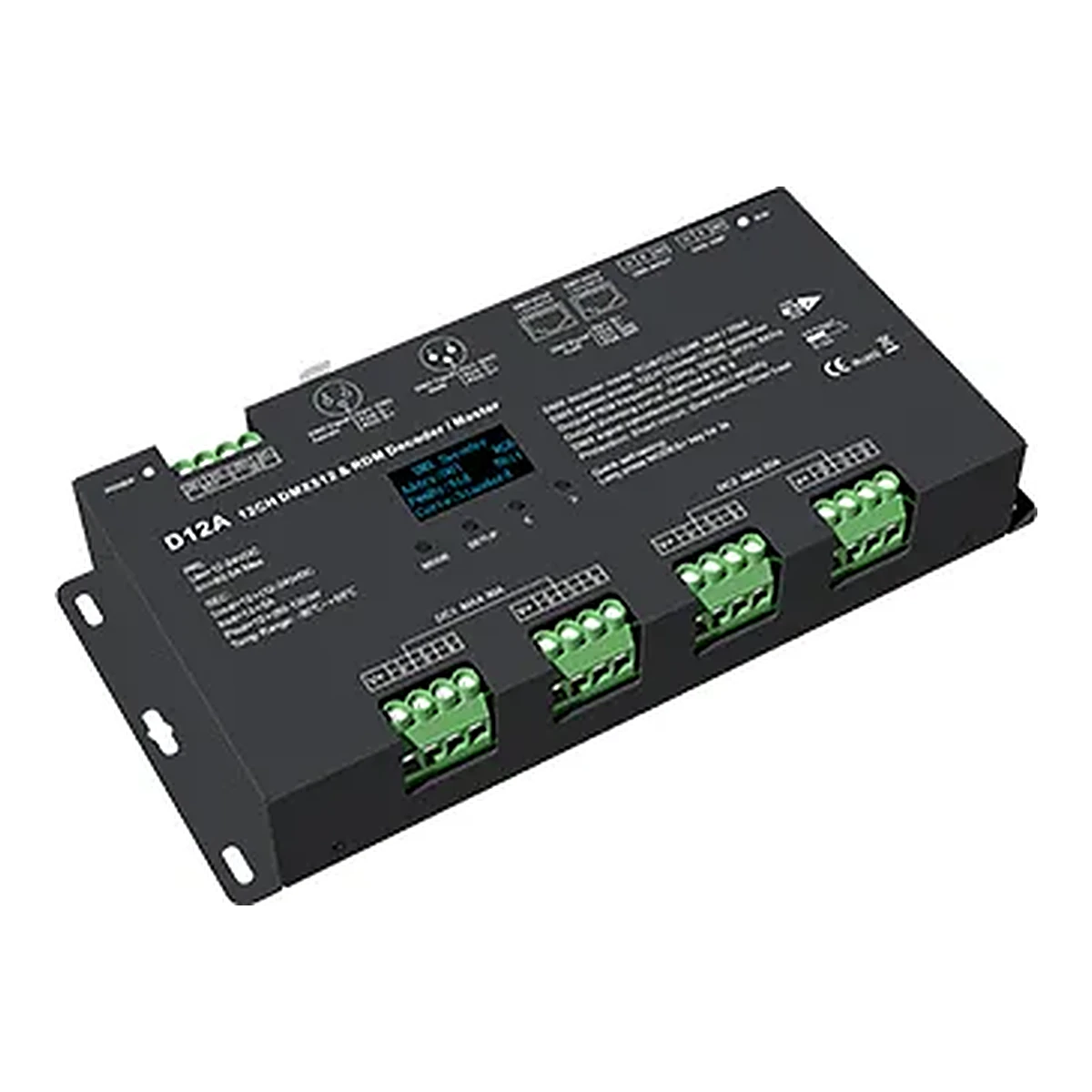

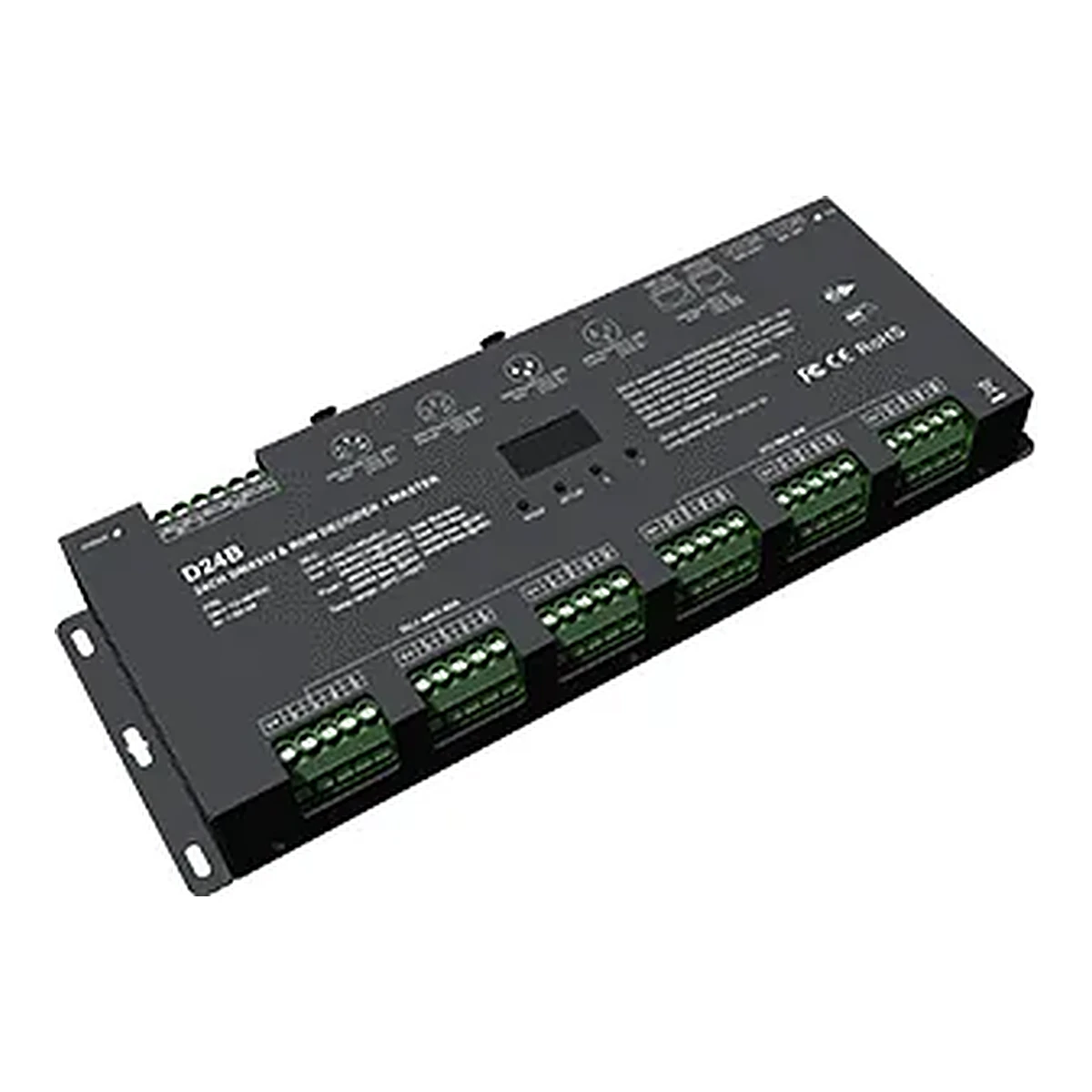

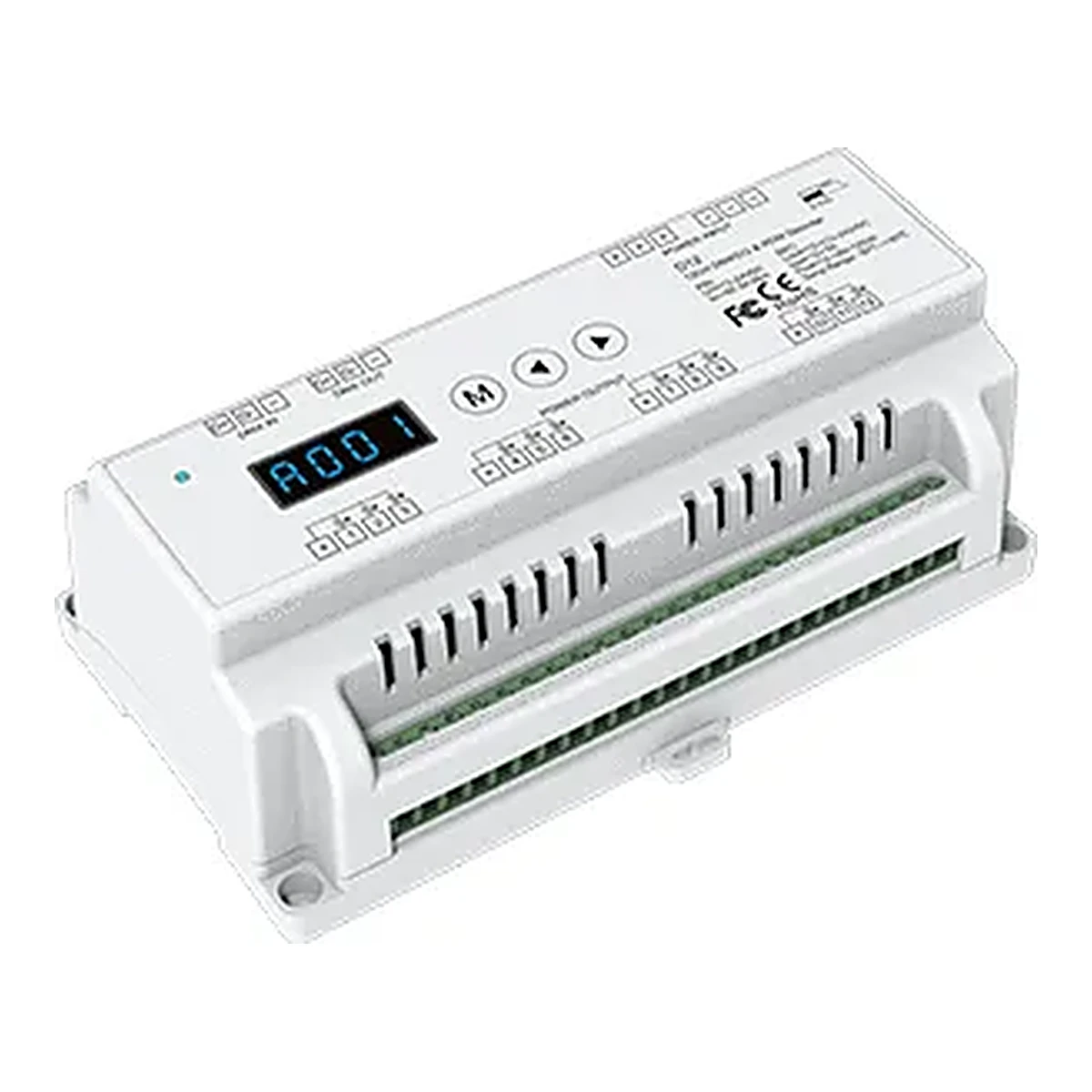

Escolha o número de canais consoante o LED a controlar: 1 canal para monocor, 2 canais para branco duplo CCT, 3 canais para RGB, 4 canais para RGBW, 5 canais para RGB+CCT e 12 ou 24 canais para projetos de grande formato.
Tensão de trabalho e corrente por canal
A gama trabalha em 12-48VDC de tensão constante, com correntes de 3A a 20A por canal conforme o modelo. Para ampliar a potência de saída combinam-se com amplificadores de sinal ou repetidores de potência.
Endereçamento e proteções
O endereçamento DMX é feito através de display digital, ecrã OLED, microinterruptores DIP de 10 posições ou remotamente via consola DMX512/RDM. Incluem proteção contra sobreaquecimento, sobrecarga, curto-circuito e inversão de polaridade.
Perguntas frequentes
Qual a diferença entre um descodificador DMX de tensão constante e um de corrente constante?

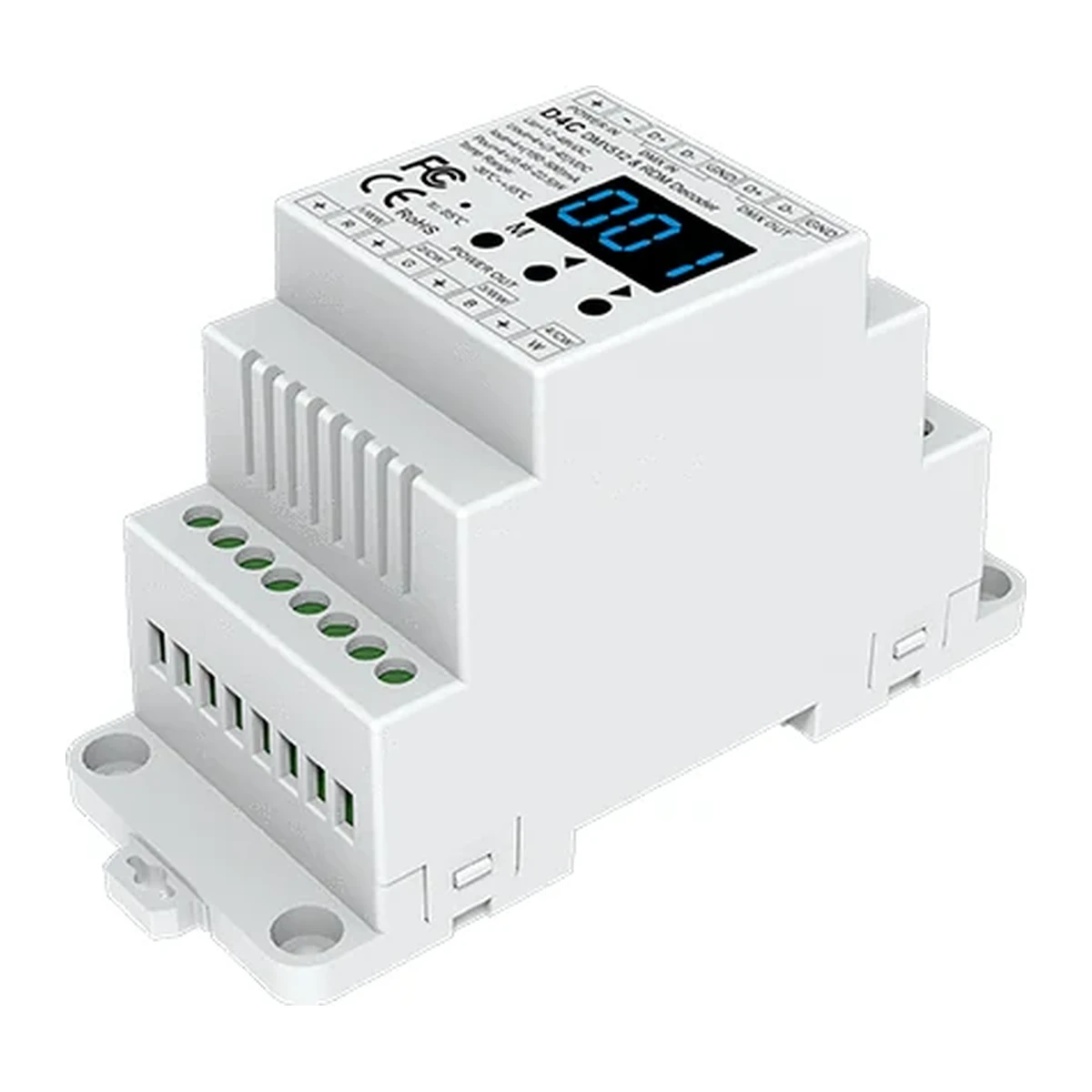

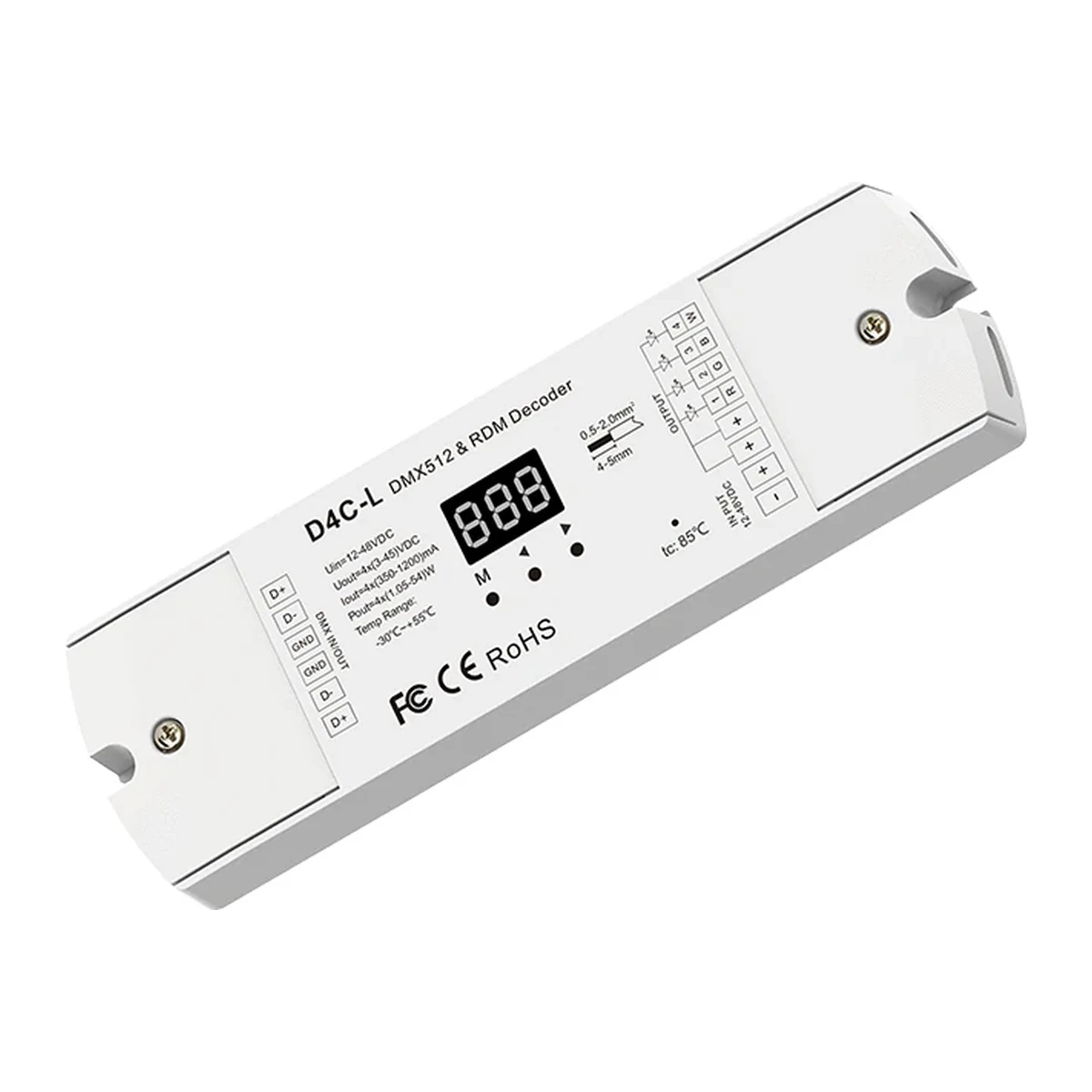

O de tensão constante (CV) alimenta fitas, módulos e néon LED que funcionam a 12V, 24V ou 48V fixos. O de corrente constante (CC) usa-se com luminárias que exigem corrente fixa em miliamperes.
Quantos canais preciso para controlar uma fita RGBW?
Quatro canais: vermelho, verde, azul e branco. Se a fita integrar branco quente e branco frio independentes (RGB+CCT), necessita de cinco canais.
Posso ligar vários descodificadores na mesma linha DMX?
Sim. A linha DMX admite até 32 dispositivos por segmento em cadeia. Para instalações maiores intercale um amplificador de sinal DMX512.
É necessária uma resistência de terminação?
Recomenda-se colocar uma resistência de 120 ohms no fim da linha DMX para evitar reflexões de sinal e cintilação, sobretudo em tiragens superiores a 30 metros.
