Sensor de movimiento radar adhesivo E1-M 5-24V 3A

Sensor de movimiento radar adhesivo E1-M 5-24V 3A
Sensor de movimiento radar E1-M circular blanco, con cables enrollados y detalle ampliado de los conectores
Vista oblicua del sensor de movimiento radar adhesivo E1-M, con carcasa circular blanca y cables enrollados. Un recuadro circular muestra ampliados los dos conectores blancos.
Sensor de movimiento radar E1-M en perspectiva, con cabezal circular blanco, cable enrollado y conector blanco
Vista en perspectiva del sensor radar E1-M, con carcasa circular blanca de perfil bajo. El lateral presenta un punto turquesa y un pequeño orificio; el cable enrollado lleva marcas rojas y un conector blanco.
Plano del sensor de movimiento radar E1-M con vista circular y perfil lateral, cotas de Ø52 mm y 7 mm de grosor.
Dibujo técnico del sensor de movimiento radar adhesivo E1-M, con vista circular y pequeño círculo central. El perfil lateral y las flechas de cota indican un diámetro de 52 mm y un grosor de 7 mm.
Esquema de detección del sensor radar E1-M con sector azul de 120° y flecha de alcance de 0,5–5 m.
Diagrama del campo de detección del sensor de movimiento radar E1-M. Un círculo marca la posición del sensor, con un sector azul de 120° y una flecha vertical de doble punta que indica 0,5–5 m.
Esquemas de conexión del sensor radar E1-M con tira LED, alimentación de 5–24 V DC y alternativa con E1-L.
El esquema superior muestra una fuente de 5–24 V DC, el sensor radar E1-M circular y una tira LED, con marcas + y −. El inferior incluye E1-L, alimentación de 12–48 V DC y un sensor circular marcado 5 V.

Especificaciones revisadas:

Radar ultrafino de 5,8 GHz: detección a través de madera, plástico, vidrio y acrílico. Montaje adhesivo visible u oculto; 0,5–5 m, 120°, 5–24 V DC, 3 A.

6.91 € (IVA incl.) por unidad SKU: E1-M En stock Pedido mínimo: 25 unidads

Especificaciones técnicas

TecnologíaRadar 5,8 GHz
Alimentación entrada / salida (D/L)5–24 V DC
Corriente máxima (D/L)3 A
Potencia máxima (D/L)15 W (5 V) / 36 W (12 V) / 72 W (24 V)
Alcance / ángulo0,5–5 m / 120°
Retardo de apagado10 / 30 / 60 / 180 / 300 s
Ajustes de fábrica30 s / 3 m
MemoriaRestauración tras corte de corriente
DimensionesØ52 × 7 mm
Frecuencia PWM2000 Hz
ProtecciónInversión de polaridad
Temperatura de trabajo−20 ~ +55 °C
CertificacionesCE / RoHS
Garantía3 años

Preguntas frecuentes

¿Cómo detecta el movimiento el sensor E1-M?
Utiliza radar de microondas de 5,8 GHz, no tecnología PIR. Detecta movimiento en un ángulo de 120° y con alcance ajustable de 0,5–5 m; enciende la iluminación conectada y la apaga tras 10, 30, 60, 180 o 300 segundos.
¿Se puede instalar oculto detrás de un mueble o panel?
Sí. Detecta a través de madera, plástico, vidrio y acrílico, con penetración aproximada de hasta 50 mm en materiales no metálicos. Su cuerpo de Ø52 × 7 mm se fija con adhesivo 3M, sin taladrar. Comprueba la detección con el material y espesor reales; evita metal y hormigón.
¿Qué versiones hay y cómo se conectan?
Disponibles E1-M(D), con conectores DC 5,5 × 2,1 mm, y E1-M(L), con conectores Dupont de 2 pines. Ambas se conectan entre una fuente de tensión constante de 5–24 V DC y la carga LED compatible, respetando polaridad. Admiten hasta 3 A: 15 W a 5 V, 36 W a 12 V y 72 W a 24 V. No se conectan directamente a 230 V.
¿Se puede utilizar para iluminar escaleras y pasillos?
Sí, permite encender iluminación LED compatible al detectar el paso en escaleras y pasillos de hoteles, tiendas y clínicas. Un sensor activa toda su carga a la vez; no controla cada peldaño de forma independiente. Selecciona 30–60 s de retardo para uso individual. Con varios sensores, mantén al menos 5 m entre ellos para reducir interferencias. No sustituye al alumbrado de emergencia.
¿Sirve para paneles LED en hoteles, retail y clínicas?
Sí, para paneles, tiras y conjuntos LED de tensión constante de 5–24 V DC, dentro del límite de 3 A. Es útil en expositores y vitrinas de retail, mobiliario de hotel, mostradores y zonas de paso de clínicas. No es compatible directamente con paneles de 230 V ni con luminarias que necesitan un driver de corriente constante. Ajusta el tiempo de apagado al uso del espacio.

Detección invisible, sin taladrar

Radar integrado de 5,8 GHz: detecta movimiento a través de madera, plástico, vidrio y acrílico, sin dejar el sensor a la vista. Enciende al detectar movimiento y apaga tras el tiempo elegido. Diseño ultrafino de 7 mm, alcance 0,5–5 m y ángulo 120°.

Instalación visible con adhesivo 3M

E1-M: montaje adhesivo visible sobre el panel

Pega la parte posterior al panel con adhesivo 3M y coloca la etiqueta indicadora en el frontal. No requiere taladros.

Instalación oculta detrás del panel

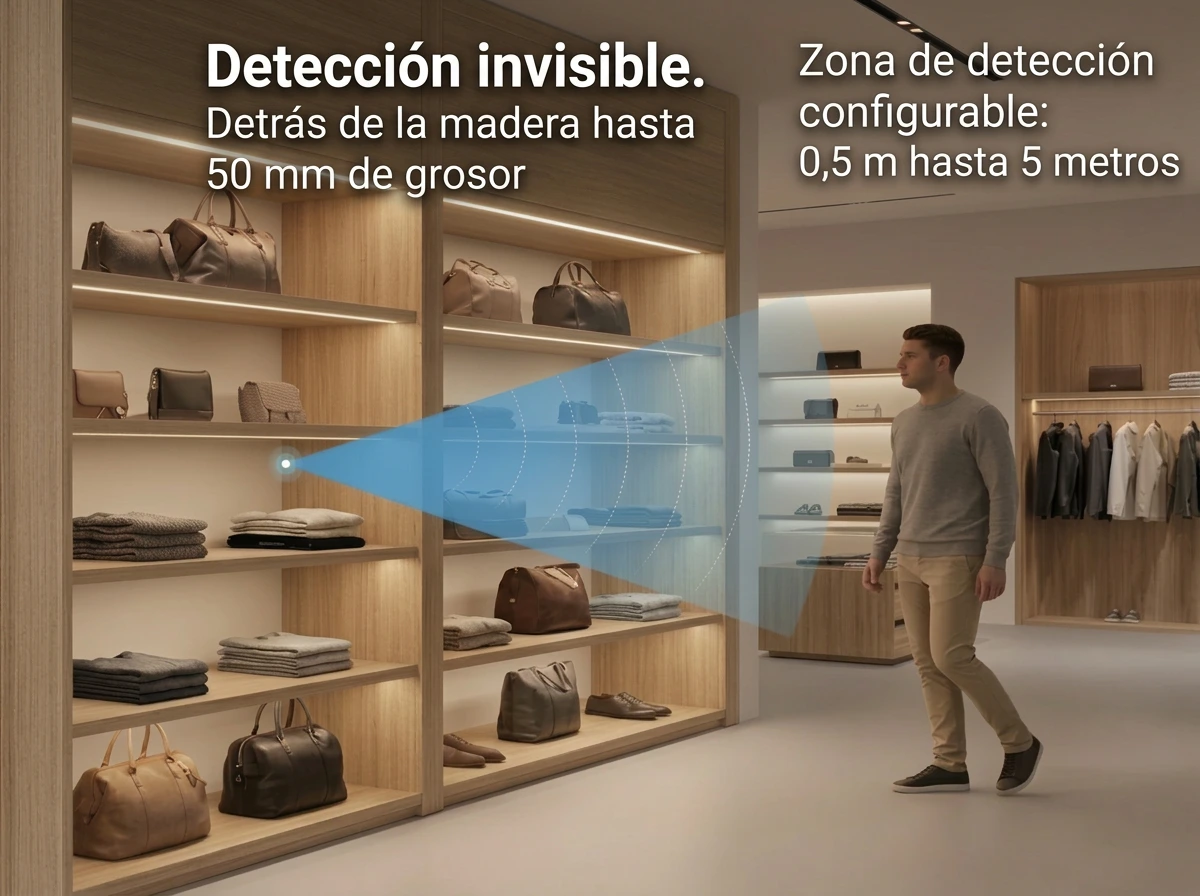

E1-M oculto detrás de madera: detección a través de material no metálico

Pega la cara frontal del sensor por detrás del panel y coloca la etiqueta por delante en la misma posición. Detecta a través de madera y materiales no metálicos de hasta aproximadamente 50 mm de espesor. Comprueba el material y espesor reales antes del montaje definitivo. Evita metal y hormigón.

Conexión DC y Dupont

Cableado E1-M(D) DC y E1-M(L) Dupont entre fuente y tira LED

E1-M(D): fuente de tensión constante 5–24 V DC → entrada DC hembra → sensor → salida DC macho → tira LED monocolor. E1-M(L): entrada Dupont macho y salida Dupont hembra, 2 pines, paso 2,54 mm; cable 20 AWG, 50 cm a cada lado. Conductor marcado positivo y negro negativo.

Máximo 3 A: 15 W a 5 V, 36 W a 12 V y 72 W a 24 V. Desconecta la alimentación antes de cablear; nunca conectes directamente a 230 V.

Ajustes de apagado y detección

Medidas y aplicaciones

Croquis E1-M: diámetro 52 mm y grosor 7 mm

Armarios, vitrinas, vestidores, vinotecas, pasillos y escaleras. Montaje mural recomendado a 1,2–1,8 m; techo aproximadamente a 3 m. Mantén al menos 5 m entre sensores para reducir interferencias y evita grandes metales o tuberías enfrente. Retardo recomendado: 30–60 s en uso individual o escaleras; 10 s con varios sensores para encendido secuencial.

Aplicación como interruptor individual

Sensor E1-M activando la iluminación LED de un mueble al detectar presencia

Se recomienda ajustar el retardo de apagado a 30 o 60 segundos. La iluminación se enciende al detectar movimiento y se apaga una vez transcurrido el tiempo seleccionado sin detectar nuevos movimientos.

Aplicación con varios sensores

Varios sensores E1-M controlando la iluminación LED de un pasillo

Para instalaciones con varios sensores, se recomienda ajustar el retardo de apagado de todos ellos a 10 segundos. Cada sensor activa su iluminación al detectar movimiento, permitiendo un encendido sucesivo de las luces a medida que la persona avanza por el pasillo. Mantén una separación de al menos 5 metros entre sensores para evitar interferencias mutuas.

Aplicación en iluminación de escaleras

Dos sensores E1-M en una escalera: sensor superior e inferior para el control de subida y bajada

En escaleras se recomienda instalar dos sensores, uno en la parte superior y otro en la parte inferior. Ajusta el retardo de apagado de ambos a 30 o 60 segundos: la iluminación se enciende al subir o bajar y se apaga automáticamente una vez transcurrido el tiempo sin detectar movimiento.
