Détecteur de mouvement radar adhésif E1-M 5-24V 3A

Détecteur de mouvement radar adhésif E1-M 5-24V 3A

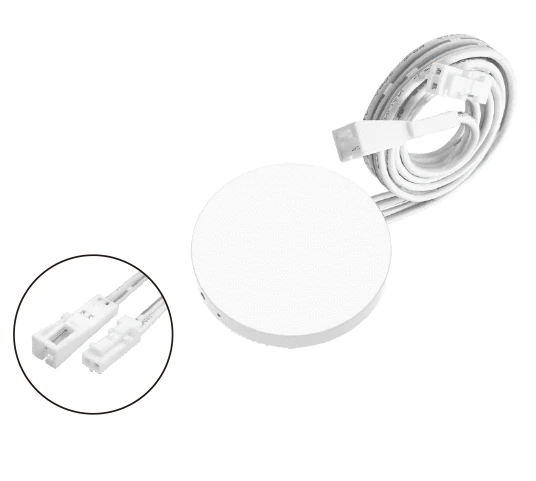

Sensor de mouvement radar E1-M blanc et circulaire, avec câbles enroulés et détail agrandi des connecteurs
Vue oblique du sensor de mouvement radar adhésif E1-M, avec boîtier circulaire blanc et câbles enroulés. Un médaillon montre les deux connecteurs blancs en gros plan.

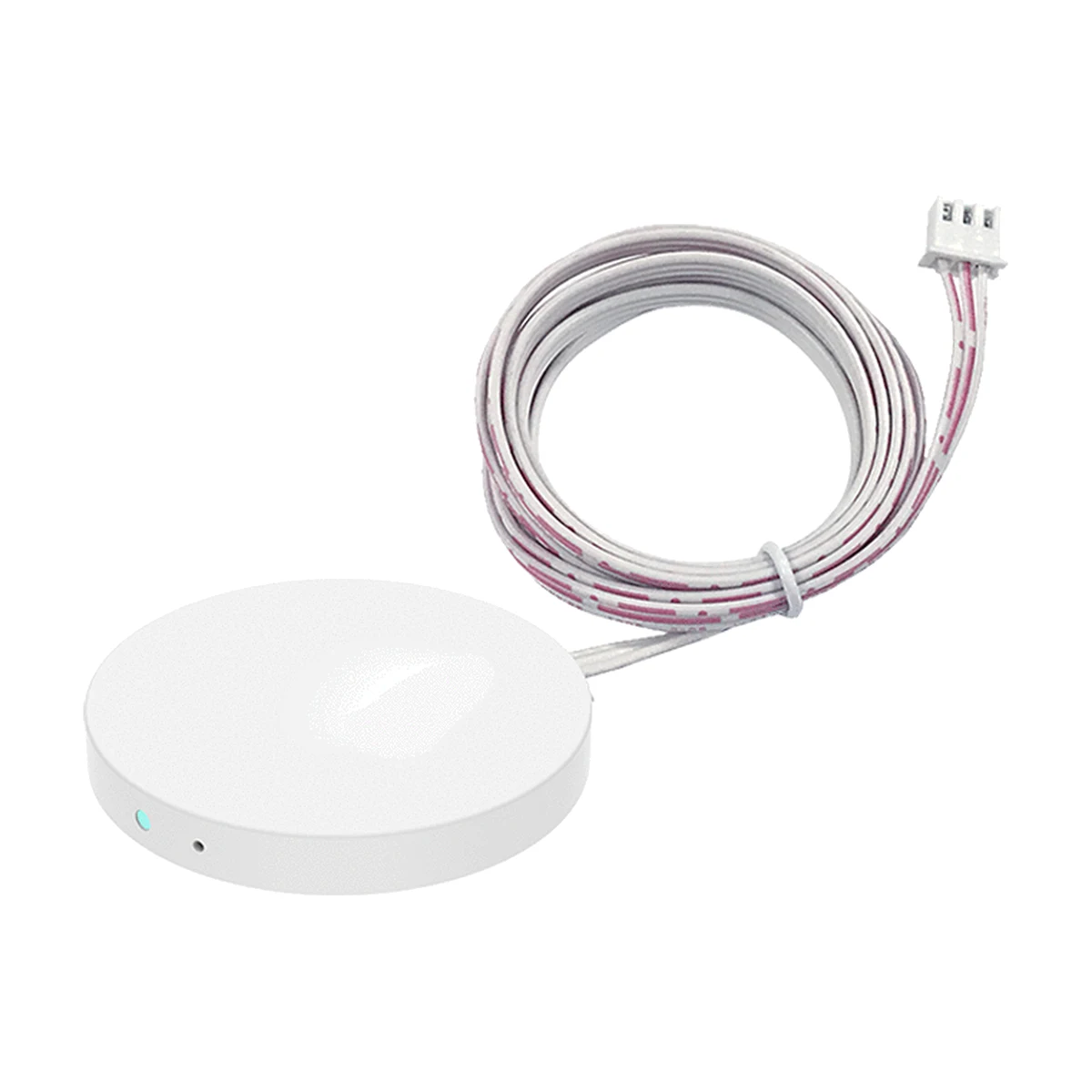

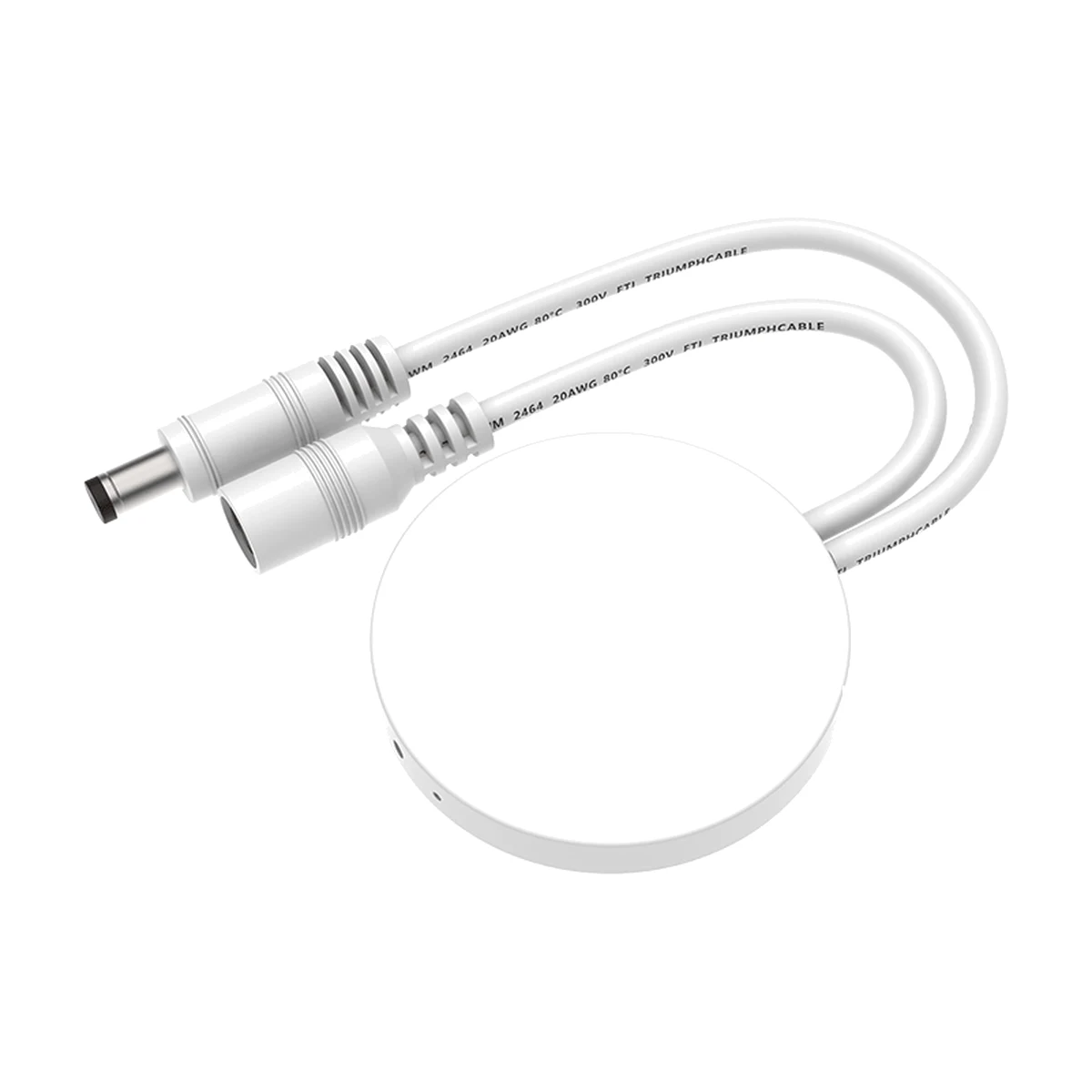

Sensor de mouvement radar E1-M en perspective, avec tête circulaire blanche, câble enroulé et connecteur blanc
Vue en perspective du sensor radar E1-M, avec boîtier circulaire blanc de faible épaisseur. Un point turquoise et un petit orifice sont visibles sur le côté ; le câble enroulé porte des repères rouges et un connecteur blanc.

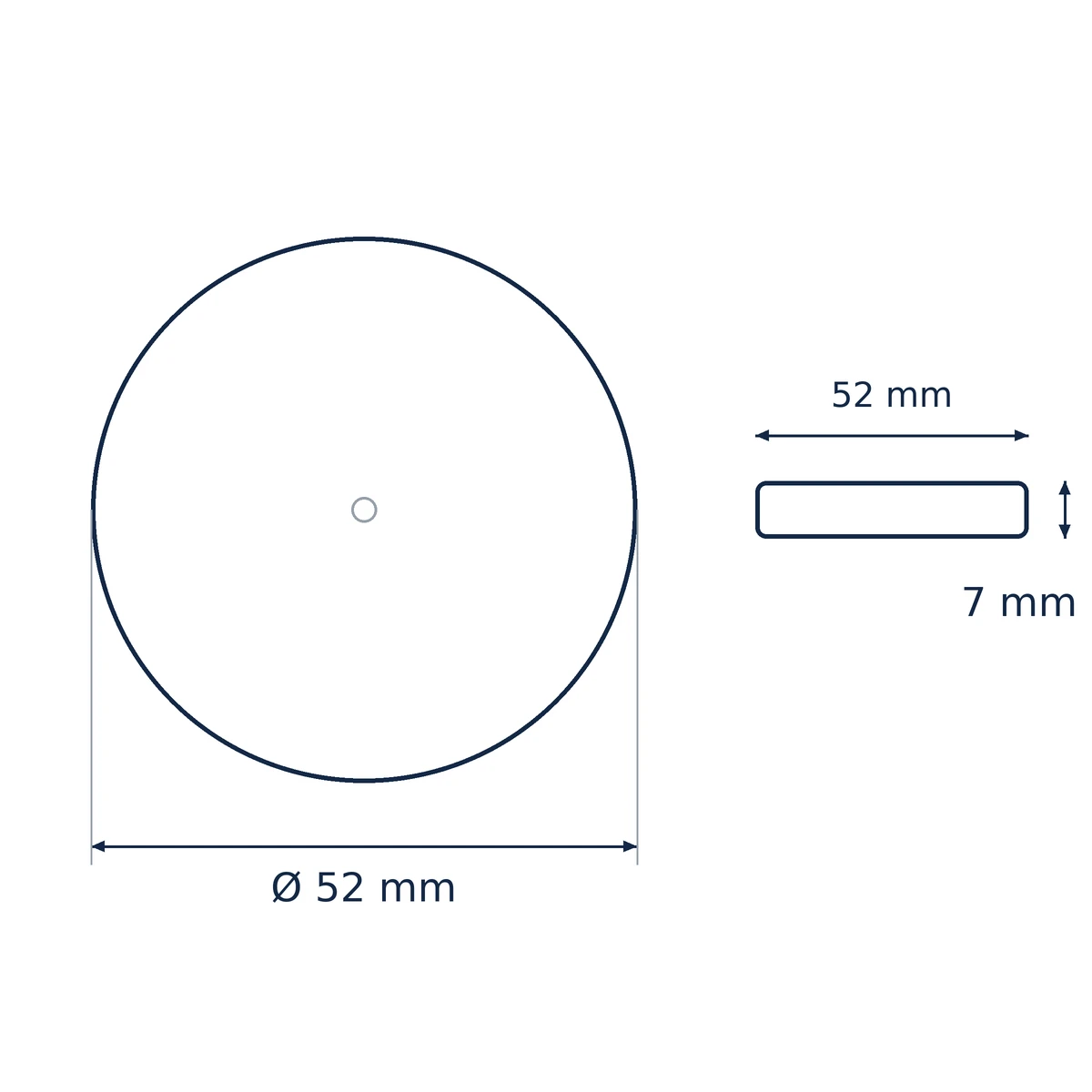

Plan du capteur de mouvement radar E1-M avec face circulaire et profil latéral, coté Ø52 mm et 7 mm d’épaisseur.
Dessin technique du capteur de mouvement radar adhésif E1-M, avec face circulaire et petit cercle central. Le profil latéral et les flèches de cotation indiquent un diamètre de 52 mm et une épaisseur de 7 mm.

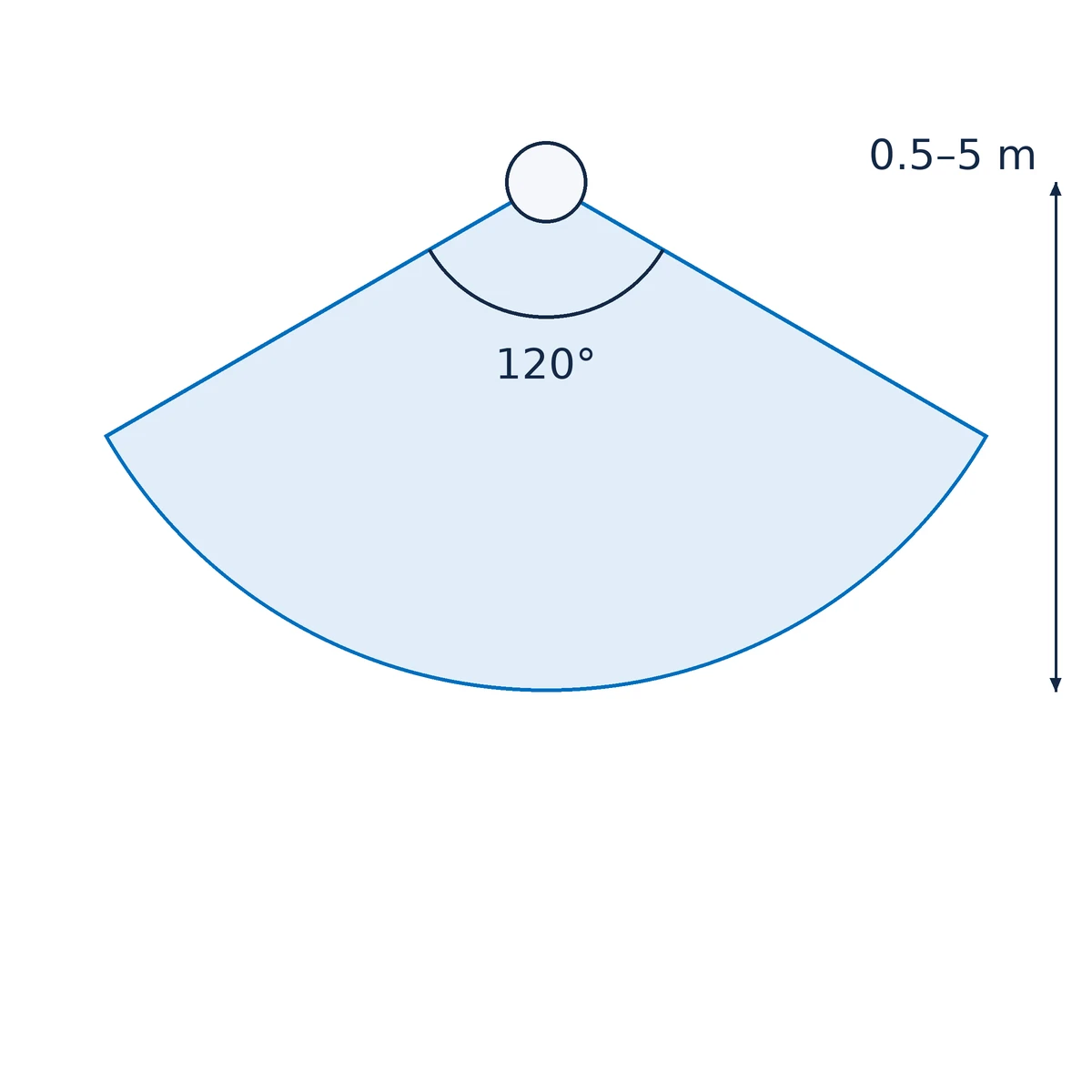

Schéma de détection du capteur radar E1-M avec secteur bleu de 120° et flèche de portée de 0,5–5 m.
Schéma du champ de détection du capteur de mouvement radar E1-M. Un cercle repère la position du capteur, avec un secteur bleu de 120° et une flèche verticale à double pointe indiquant 0,5–5 m.

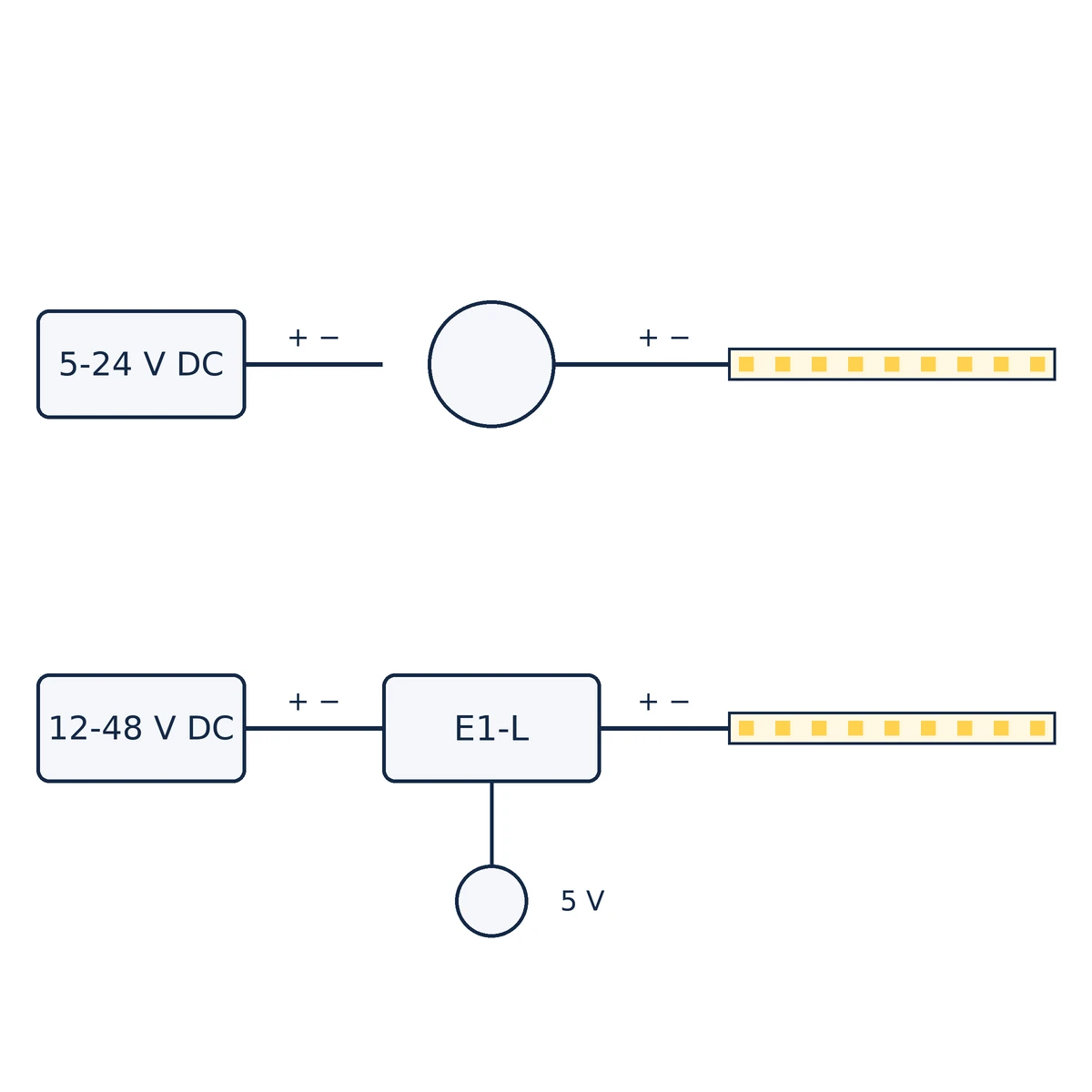

Schémas de raccordement du sensor radar E1-M avec ruban LED, alimentation 5–24 V DC et variante avec E1-L.
Le schéma supérieur montre une alimentation 5–24 V DC, le sensor radar E1-M circulaire et un ruban LED, avec repères + et −. En bas figurent E1-L, une alimentation 12–48 V DC et un sensor circulaire marqué 5 V.

Fiche technique révisée:

Radar ultra-plat 5,8 GHz : détecte à travers bois, plastique, verre et acrylique. Pose adhésive apparente ou cachée ; 0,5–5 m, 120°, 5–24 V DC, 3 A.

6.85 € (TTC) par unité SKU: E1-M En stock Commande minimale : 25 unités

Spécifications techniques

TechnologieRadar 5,8 GHz
Alimentation entrée / sortie (D/L)5–24 V DC
Courant maximal (D/L)3 A
Puissance maximale (D/L)15 W (5 V) / 36 W (12 V) / 72 W (24 V)
Portée / angle0,5–5 m / 120°
Temporisation d’extinction10 / 30 / 60 / 180 / 300 s
Réglages d’usine30 s / 3 m
MémoireRétablissement après coupure
DimensionsØ52 × 7 mm
Fréquence PWM2000 Hz
ProtectionInversion de polarité
Température de fonctionnement−20 ~ +55 °C
CertificationsCE / RoHS
Garantie3 ans

Questions fréquentes

Comment le E1-M détecte-t-il les mouvements ?
Il utilise un radar à micro-ondes de 5,8 GHz, et non la technologie PIR. Il détecte sur un angle de 120° avec une portée réglable de 0,5–5 m, allume la charge LED et l’éteint après 10, 30, 60, 180 ou 300 secondes.
Peut-il être caché derrière un meuble ou un panneau ?
Oui. Il détecte à travers le bois, le plastique, le verre et l’acrylique, avec une pénétration approximative jusqu’à 50 mm dans les matériaux non métalliques. Son boîtier Ø52 × 7 mm se fixe avec l’adhésif 3M, sans perçage. Testez le matériau et l’épaisseur réels ; évitez métal et béton.
Quelles versions sont disponibles et comment les raccorder ?
E1-M(D) dispose de connecteurs DC 5,5 × 2,1 mm et E1-M(L) de connecteurs Dupont à 2 broches. Les deux se placent entre une alimentation à tension constante 5–24 V DC et une charge LED compatible, en respectant la polarité. Maximum 3 A : 15 W à 5 V, 36 W à 12 V et 72 W à 24 V. Jamais directement sur 230 V.
Peut-il commander l’éclairage des escaliers et couloirs ?
Oui, il active un éclairage LED compatible au passage dans les escaliers et couloirs d’hôtels, magasins et cliniques. Un détecteur commande toute sa charge simultanément, pas chaque marche séparément. Choisissez un délai de 30–60 s en usage individuel. Espacez les détecteurs d’au moins 5 m pour limiter les interférences. Il ne remplace pas l’éclairage de sécurité.
Convient-il aux panneaux LED dans les hôtels, commerces et cliniques ?
Oui, aux panneaux, rubans et ensembles LED à tension constante de 5–24 V DC, dans la limite de 3 A. Pour vitrines commerciales, mobilier d’hôtel, comptoirs et zones de circulation en clinique. Pas de raccordement direct aux panneaux 230 V ni aux luminaires nécessitant un driver à courant constant. Réglez la temporisation selon l’usage du lieu.

Détection invisible, sans perçage

Radar intégré 5,8 GHz : détecte les mouvements à travers le bois, le plastique, le verre et l’acrylique, sans laisser le capteur visible. Allume en cas de mouvement et éteint après le délai choisi. Épaisseur 7 mm, portée 0,5–5 m et angle 120°.

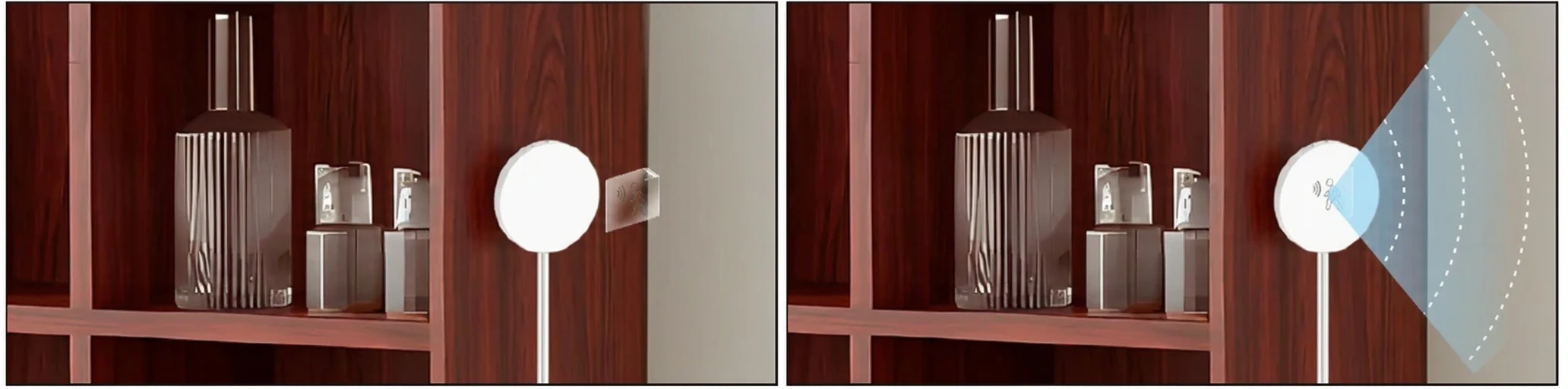

Pose apparente avec adhésif 3M

E1-M fixation adhésive apparente

Collez le dos du détecteur au panneau avec l’adhésif 3M et placez l’étiquette à l’avant. Aucun perçage.

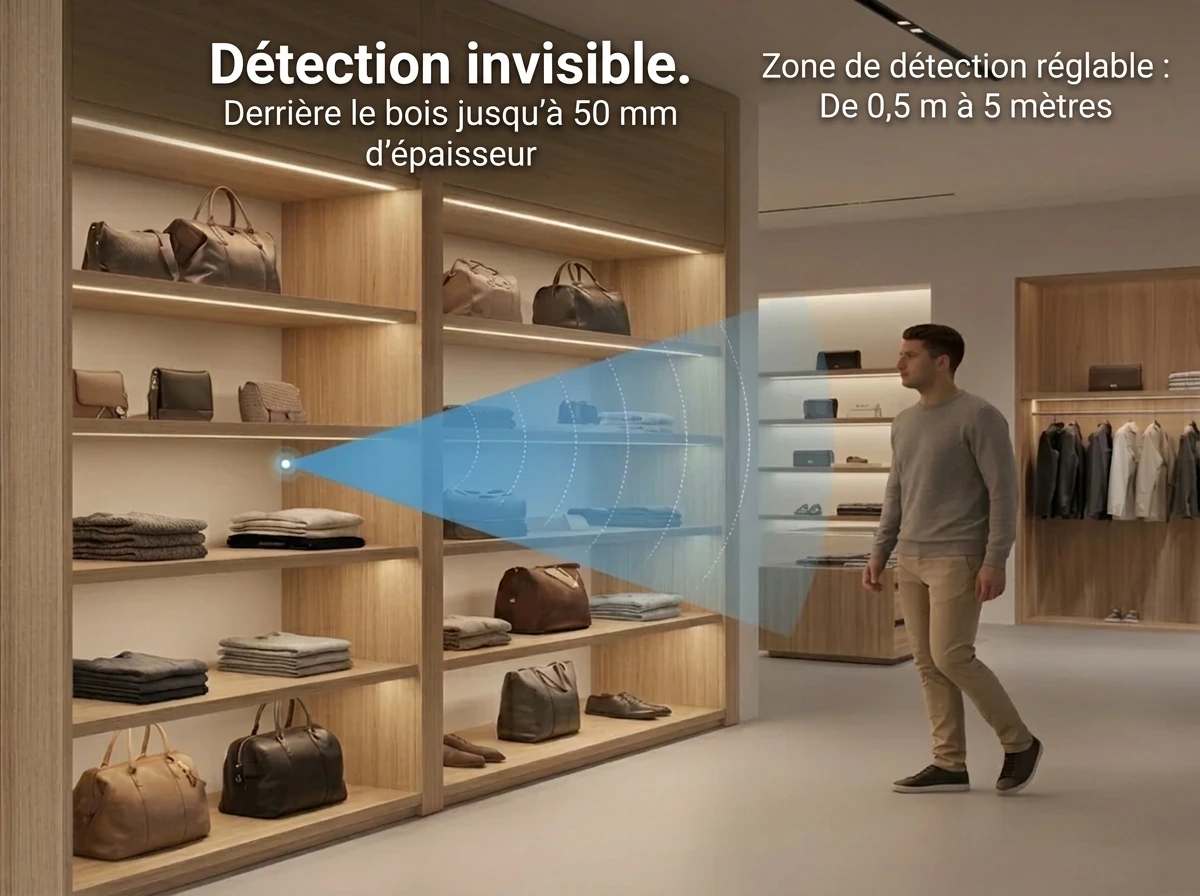

Installation cachée derrière un panneau

E1-M caché derrière un panneau de bois non métallique

Collez la face avant au dos du panneau et placez l’étiquette devant au même emplacement. Il détecte à travers le bois et les matériaux non métalliques jusqu’à environ 50 mm d’épaisseur. Testez le matériau et l’épaisseur réels. Évitez métal et béton.

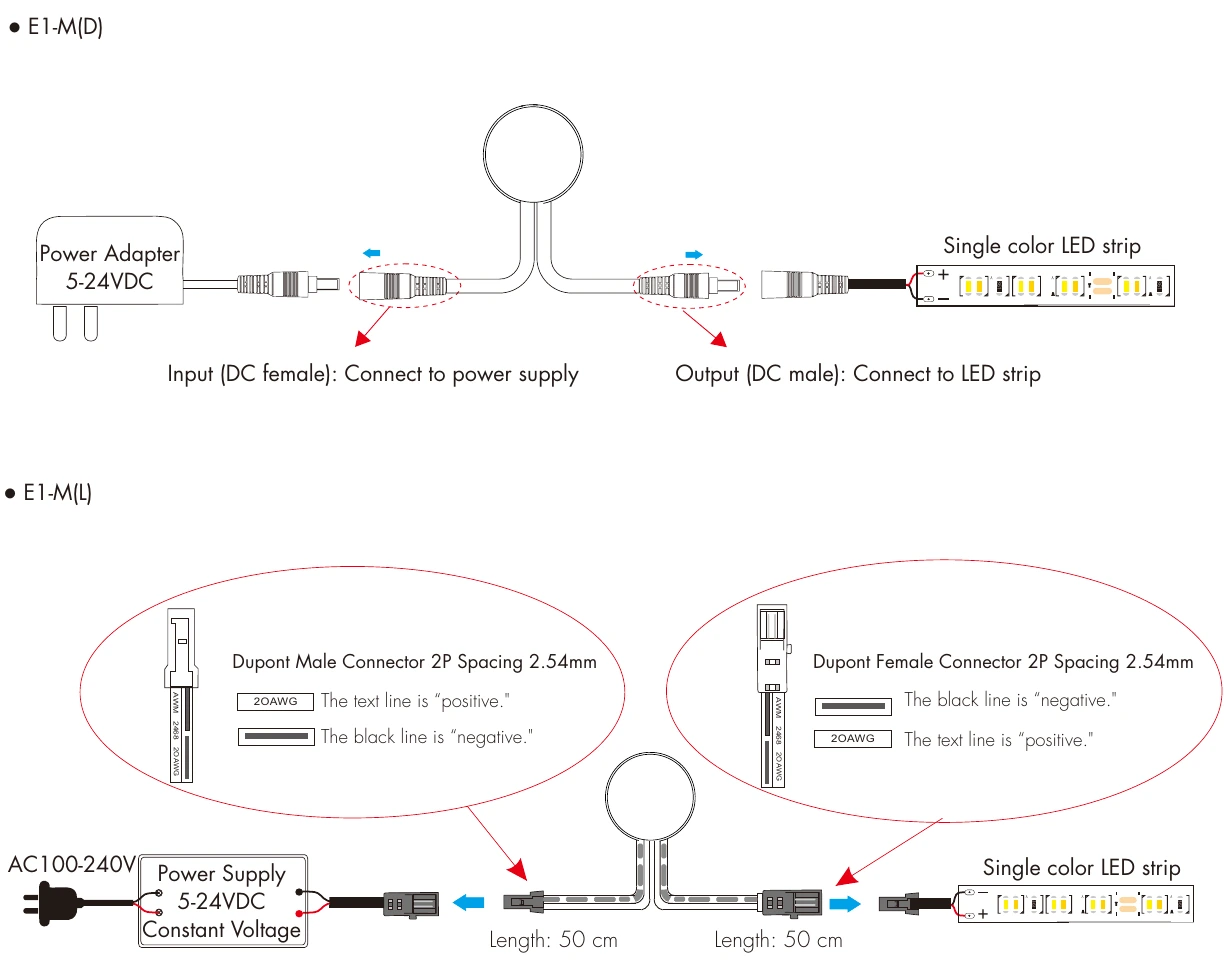

Raccordement DC et Dupont

Raccordement E1-M(D) DC et E1-M(L) Dupont

E1-M(D) : alimentation à tension constante 5–24 V DC → entrée DC femelle → détecteur → sortie DC mâle → ruban LED monochrome. E1-M(L) : entrée Dupont mâle et sortie Dupont femelle, 2 broches, pas 2,54 mm ; câble 20 AWG, 50 cm de chaque côté. Fil marqué positif, fil noir négatif.

Maximum 3 A : 15 W à 5 V, 36 W à 12 V et 72 W à 24 V. Coupez l’alimentation avant de raccorder ; jamais directement sur 230 V.

Temporisation et portée

Dimensions et applications

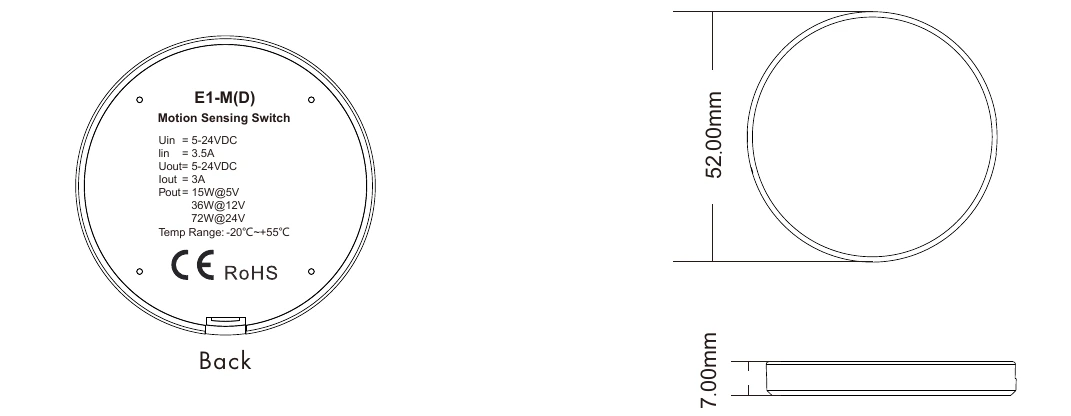

Plan E1-M : diamètre 52 mm et épaisseur 7 mm

Placards, vitrines, dressings, caves à vin, couloirs et escaliers. Hauteur murale : 1,2–1,8 m ; plafond environ 3 m. Espacez les détecteurs d’au moins 5 m et évitez les grands objets métalliques ou tuyaux face au capteur. Délai conseillé : 30–60 s en usage individuel ou escalier ; 10 s pour éclairage séquentiel.

Utilisation comme interrupteur individuel

Détecteur E1-M activant l’éclairage LED d’un meuble en présence de mouvement

Réglez la temporisation d’extinction sur 30 ou 60 secondes. L’éclairage s’allume lorsqu’un mouvement est détecté et s’éteint après le délai choisi sans nouveau mouvement.

Utilisation avec plusieurs détecteurs

Plusieurs détecteurs E1-M commandant l’éclairage LED d’un couloir

Pour une installation avec plusieurs détecteurs, réglez leur temporisation d’extinction sur 10 secondes. Chaque détecteur active son éclairage lorsqu’un mouvement est détecté, permettant un allumage successif des luminaires à mesure que la personne avance dans le couloir. Maintenez une distance d’au moins 5 mètres entre les détecteurs pour éviter les interférences mutuelles.

Application pour l'éclairage d'escalier

Deux détecteurs E1-M sur un escalier : détecteur haut et bas pour la commande montée et descente

Pour un escalier, installez deux détecteurs, un en haut et un en bas de l'escalier. Réglez la temporisation d'extinction des deux sur 30 ou 60 secondes : l'éclairage s'allume à la montée ou à la descente et s'éteint automatiquement une fois le délai écoulé sans détection de mouvement.
