LED Dimmer 1 channel 4A 5-24V IP20 – V1-KD

V1-KD LED dimmer with 1 channel and 4A for 5-24V LED strips

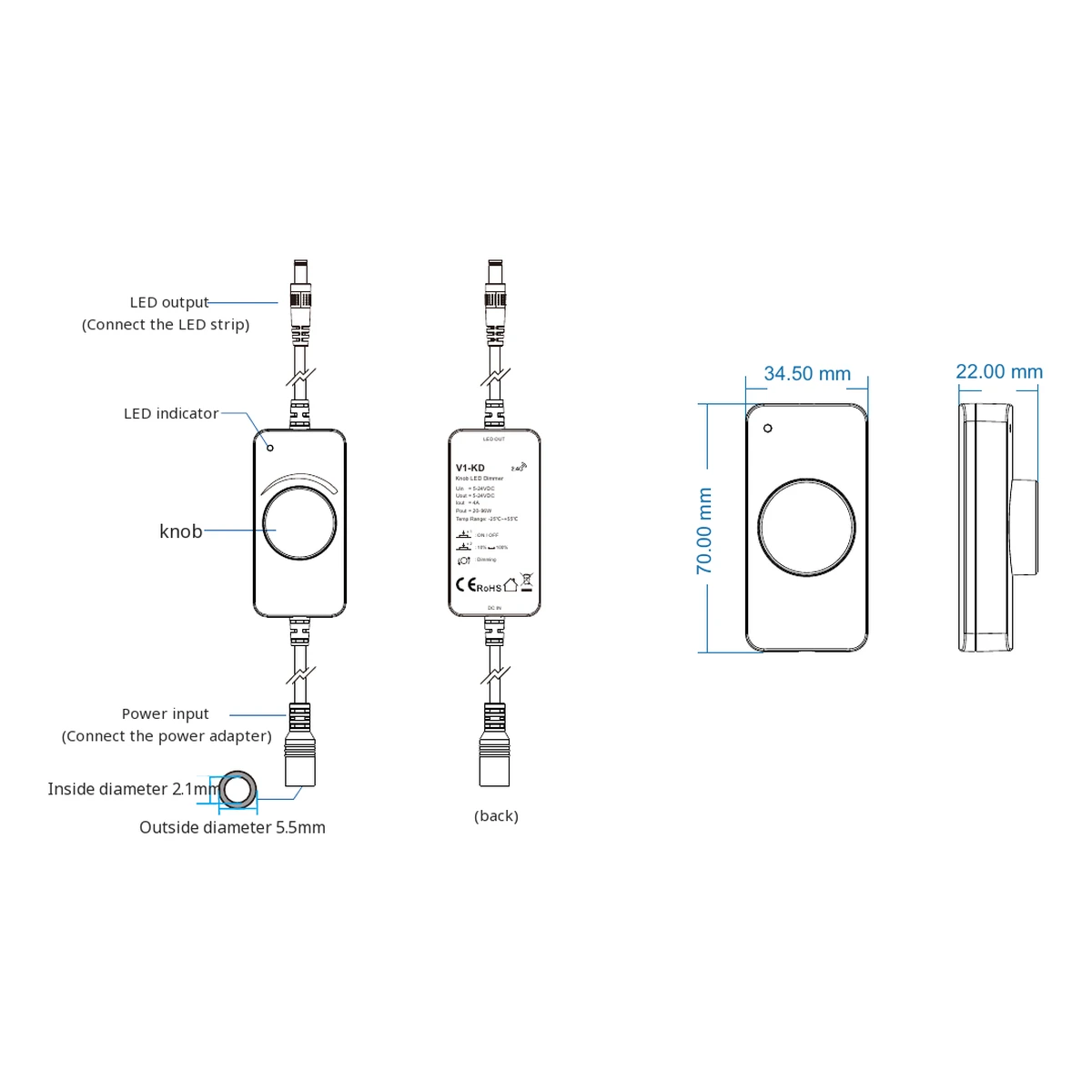

Skydance V1-KD LED dimmer technical data, controls and dimension drawing
Infographic based on the official Skydance V1-KD LED dimmer sheet, including parameters, controls and mounting dimensions.

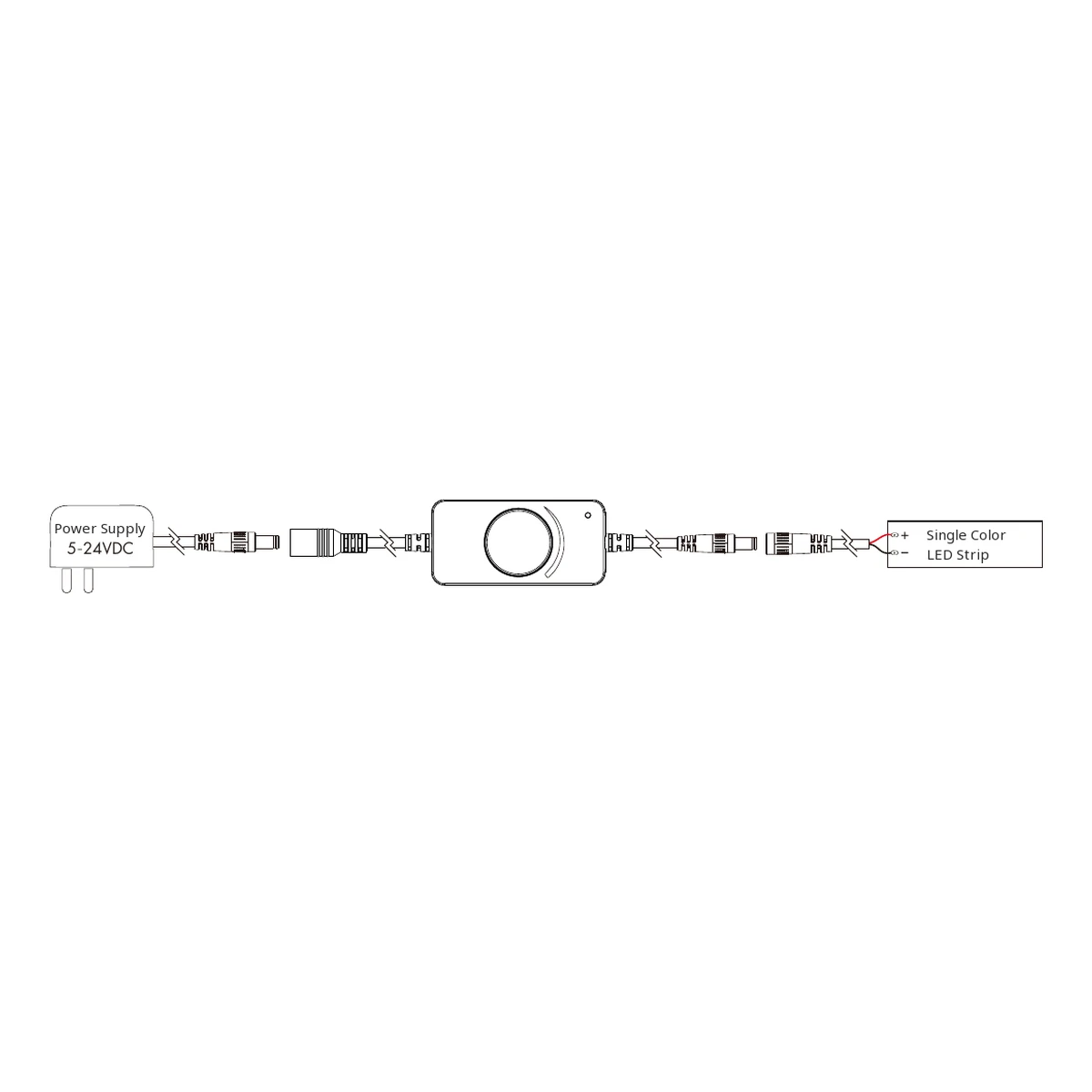

Skydance V1-KD LED dimmer official wiring and installation diagram
Official technical wiring, connection and installation diagram for the Skydance V1-KD LED dimmer.
Skydance V1-KD LED dimmer official wiring and installation diagram
Official technical wiring, connection and installation diagram for the Skydance V1-KD LED dimmer.

Specifications reviewed:

Constant voltage LED dimmer with 1 channel at 4 A, 5-24V DC input and PWM output. Rotary knob + 2.4GHz RF control, IP20 rating and flicker-free 0-100% dimming.

8.95 € (VAT incl.) per unit SKU: V1-KD Out of stock Minimum order: 10 units

Technical specifications

ReferenciaV1-KD
Tipo de dispositivoRegulador LED de tensión constante (CV)
ControlPotenciómetro rotativo + RF 2.4GHz
Tensión de alimentación5-24V DC
Canales de salida1 canal
Corriente por canal4 A
Corriente máxima total4 A
Potencia total20-96W (5-24V)
Señal de salidaPWM tensión constante
Niveles de regulación4096 niveles de gris / 256 pasos de brillo
Rango de regulación0-100% sin parpadeo
Alcance RF30 m sin obstáculos (2.4 GHz)
Mandos emparejablesHasta 10 mandos por receptor
ProteccionesSobrecarga, cortocircuito y sobrecalentamiento
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
Dimensiones45*45*22 mm
CertificacionesCE, RoHS
Garantía3 años

Frequently asked questions

¿Cuántos vatios admite el V1-KD?
Admite 20-96W en total según la tensión de alimentación (5-24V), con 4 A por canal repartidos en 1 canal.
¿Qué tipo de iluminación puedo regular con el V1-KD?
Tiras LED monocolor, módulos LED de rotulación, neón LED flexible y perfiles de aluminio que trabajen en tensión constante dentro del rango 5-24V en corriente continua.
¿Cómo se controla el V1-KD?
Mediante Potenciómetro rotativo + RF 2.4GHz. La regulación se realiza en el secundario, después de la fuente de alimentación, con salida PWM de 4096 niveles para evitar el parpadeo.
¿Se puede instalar en exterior?
No directamente. Su grado de protección IP20 exige instalarlo en interior, en cuadro eléctrico, falso techo o caja estanca externa.
¿Necesito una fuente de alimentación aparte?
Sí. Este equipo regula en el secundario, por lo que debe conectarse después de una fuente de alimentación LED de tensión constante de 5-24V con potencia suficiente para la carga instalada.
¿Qué garantía y condiciones de compra tiene?
Incluye 3 años de garantía GP Trader. Se vende en packs indivisibles de 10 unidades a precio neto de fábrica, con un 20 % de anticipo en la reserva y entrega estimada en unos 30 días.

LED Dimmer V1-KD: professional 20-96W dimming at 5-24V

The V1-KD is a constant voltage LED dimmer designed to vary the brightness of single colour LED strips, signage modules and aluminium profiles powered between 5-24V DC. It delivers 4 A per channel across 1 channel, a total output of 20-96W, and always works on the secondary side, after the LED power supply.

Rotary knob + 2.4GHz RF control

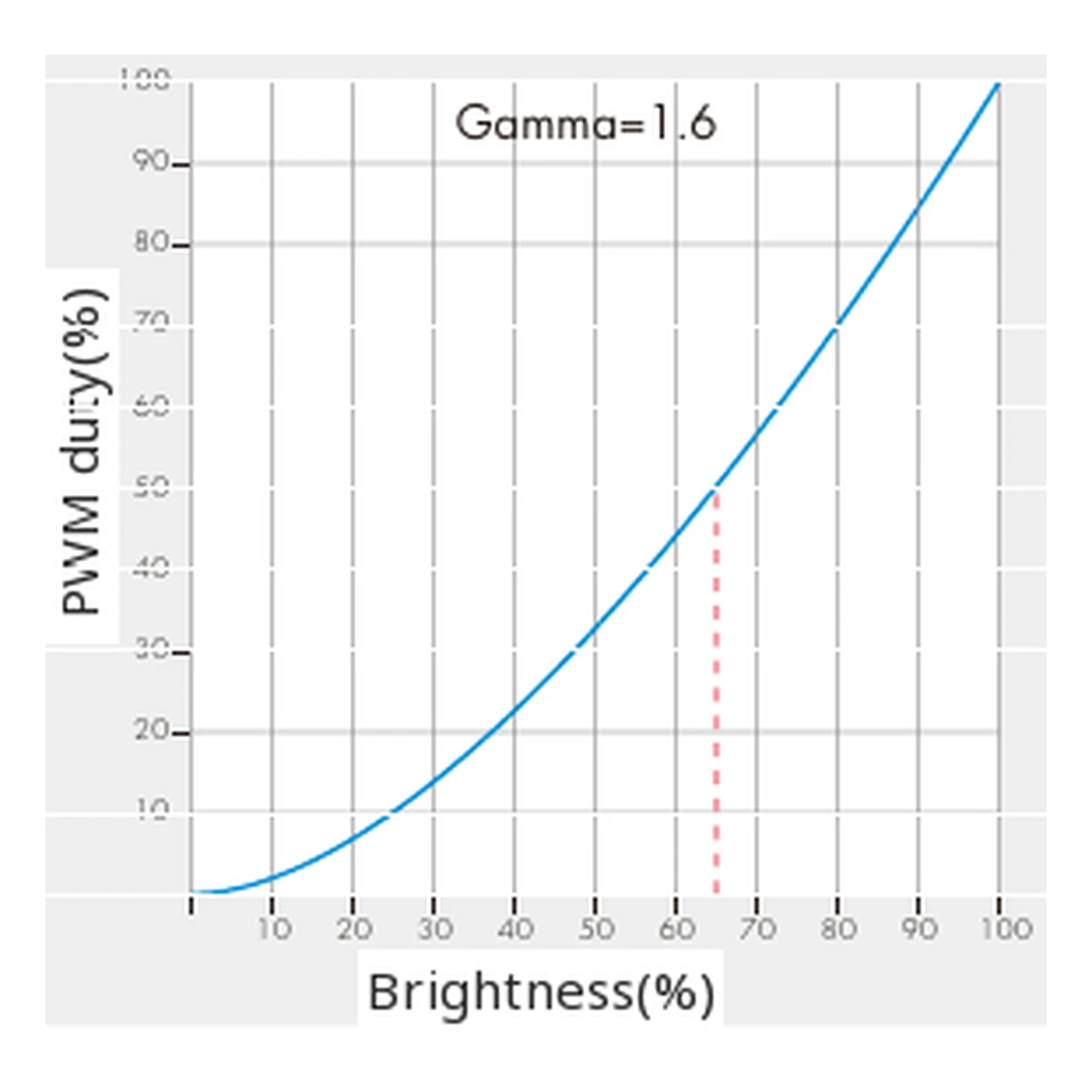

The unit is driven by Rotary knob + 2.4GHz RF. Its electronics generate a high frequency PWM signal with 4096 grey-scale levels and 256 brightness steps, removing visible flicker and on-camera flicker, a common requirement in shop windows, retail, hospitality and studios.

Installation and protection

The IP20 housing measures 45*45*22 mm and is fixed with screws or a cable tie. It includes overload, short circuit and over-temperature protection. Size the load leaving a 20% margin below the 4 A maximum and use adequate cable cross-section on long runs.

Compatibility

Tested with GP Trader LED strips and LED modules and with the 5-24V LED power supplies we distribute. CE and RoHS certified, 3-year warranty.
