DMX512 RDM Decoder 5 channels 6A 12-24V IP20 – D5

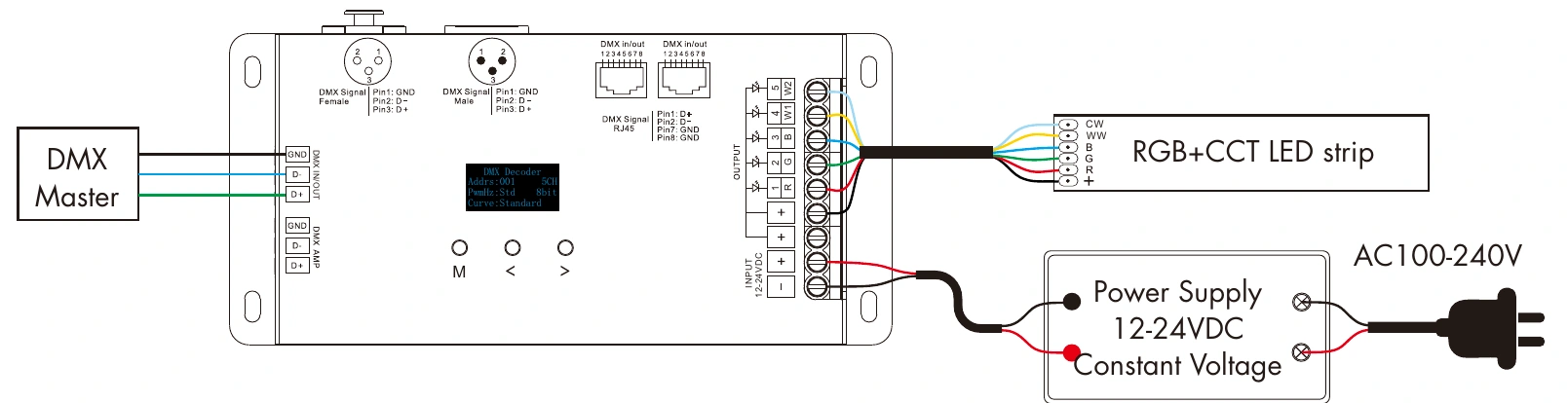

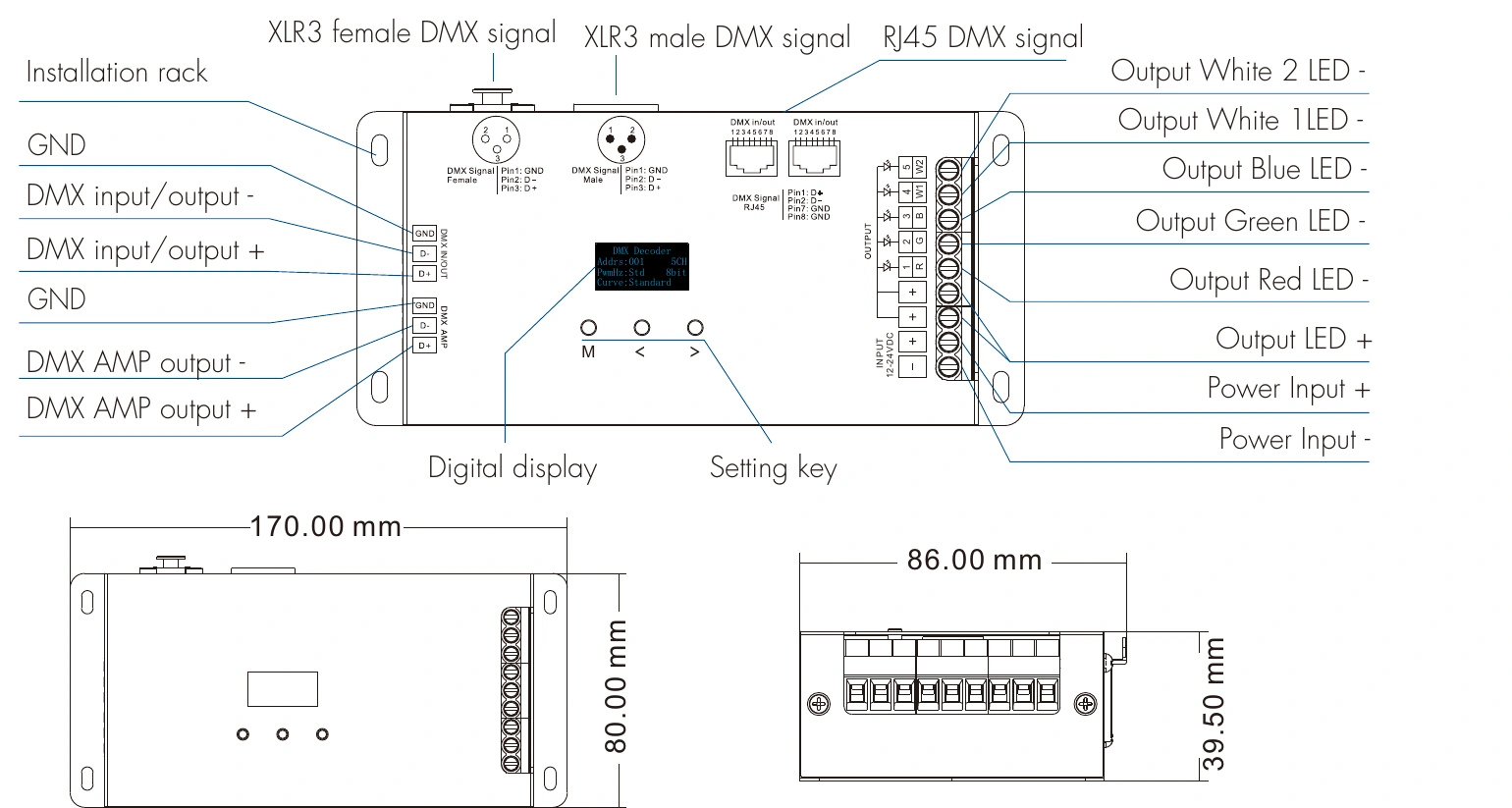

DMX512 RDM decoder D5, 5 channels 6A 12-24V DMX512 RDM Decoder 5 channels 6A 12-24V IP20 – D5 — dmx d5 wiring DMX512 RDM Decoder 5 channels 6A 12-24V IP20 – D5 — dmx d5 technical

Specifications reviewed:

Constant voltage DMX512/RDM decoder with 5 output channels at 6A per channel, 12-24VDC input and PWM output. Drives RGB+CCT LED loads with IP20 rating.

53.62 € (VAT incl.) per unit SKU: D5 Out of stock Minimum order: 10 units

Technical specifications

ReferenciaD5
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-24V DC
Señal de salidaPWM tensión constante
Canales de salida5 canales
Corriente por canal6 A
Potencia total360W – 720W (12-24V)
Tipo de cargaLED RGB+CCT
Direccionamiento DMXPantalla oled o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Frequently asked questions

¿Cuántos vatios admite el D5?
Admite de 360W a 720W en total, según la tensión de alimentación empleada (12V a 24V) y repartidos entre sus 5 canales a 6A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D5?
Está pensado para LED RGB+CCT de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 24V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante pantalla OLED incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

DMX512 decoder D5: 5 channels at 6A

The D5 is a constant voltage DMX512 decoder converting the digital signal from a DMX console or master into 0-100% regulated PWM output. With 5 output channels and up to 6A per channel it handles 360W to 720W depending on supply voltage.

Protocol compatibility

Compatible with DMX512, DMX512(1990), DMX512-A and RDM V1.0 (E1.20-2006 ESTA). RDM allows remote reading and setting of the DMX address from the console.

Recommended use

Designed to control RGB+CCT LED lighting, with IP20 protection rating.

Protections

Over-heat, over-load, short circuit and reverse polarity protection. Output power can be expanded with power repeaters. A 120 ohm termination resistor is recommended at the end of the DMX line.
