DMX512 RDM Decoder 4 channels 5A 12-48V IP67 – D4-WPS

DMX512 RDM decoder D4-WPS, 4 channels 5A 12-48V DMX512 RDM Decoder 4 channels 5A 12-48V IP67 – D4-WPS — dmx d4 wps wiring DMX512 RDM Decoder 4 channels 5A 12-48V IP67 – D4-WPS — dmx d4 wps technical

Specifications reviewed:

Constant voltage DMX512/RDM decoder with 4 output channels at 5A per channel, 12-48VDC input and PWM output. Drives RGBW LED loads with IP67 rating.

39.54 € (VAT incl.) per unit SKU: D4-WPS Out of stock Minimum order: 10 units

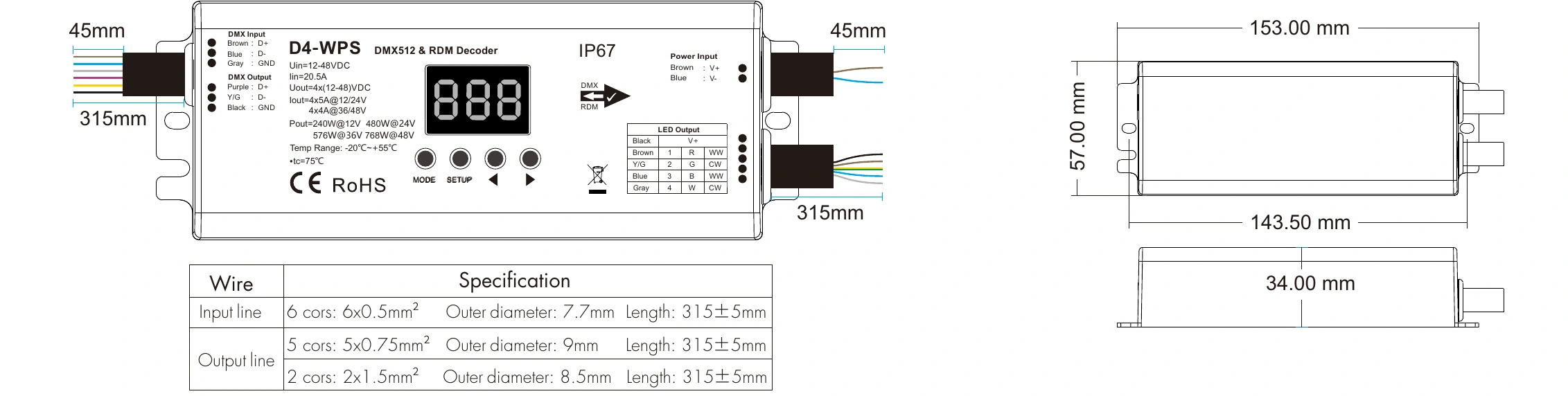

Technical specifications

ReferenciaD4-WPS
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-48V DC
Señal de salidaPWM tensión constante
Canales de salida4 canales
Corriente por canal5 A
Potencia total240W – 960W (12-48V)
Tipo de cargaLED RGBW
Direccionamiento DMXMicrointerruptores dip o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP67
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Frequently asked questions

¿Cuántos vatios admite el D4-WPS?
Admite de 240W a 960W en total, según la tensión de alimentación empleada (12V a 48V) y repartidos entre sus 4 canales a 5A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D4-WPS?
Está pensado para LED RGBW de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 48V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante microinterruptores DIP incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

DMX512 decoder D4-WPS: 4 channels at 5A

The D4-WPS is a constant voltage DMX512 decoder converting the digital signal from a DMX console or master into 0-100% regulated PWM output. With 4 output channels and up to 5A per channel it handles 240W to 960W depending on supply voltage.

Protocol compatibility

Compatible with DMX512, DMX512(1990), DMX512-A and RDM V1.0 (E1.20-2006 ESTA). RDM allows remote reading and setting of the DMX address from the console.

Recommended use

Designed to control RGBW LED lighting, with IP67 protection rating.

Protections

Over-heat, over-load, short circuit and reverse polarity protection. Output power can be expanded with power repeaters. A 120 ohm termination resistor is recommended at the end of the DMX line.
