DMX512 RDM Decoder 24 channels 3A 12-24V IP20 – D24

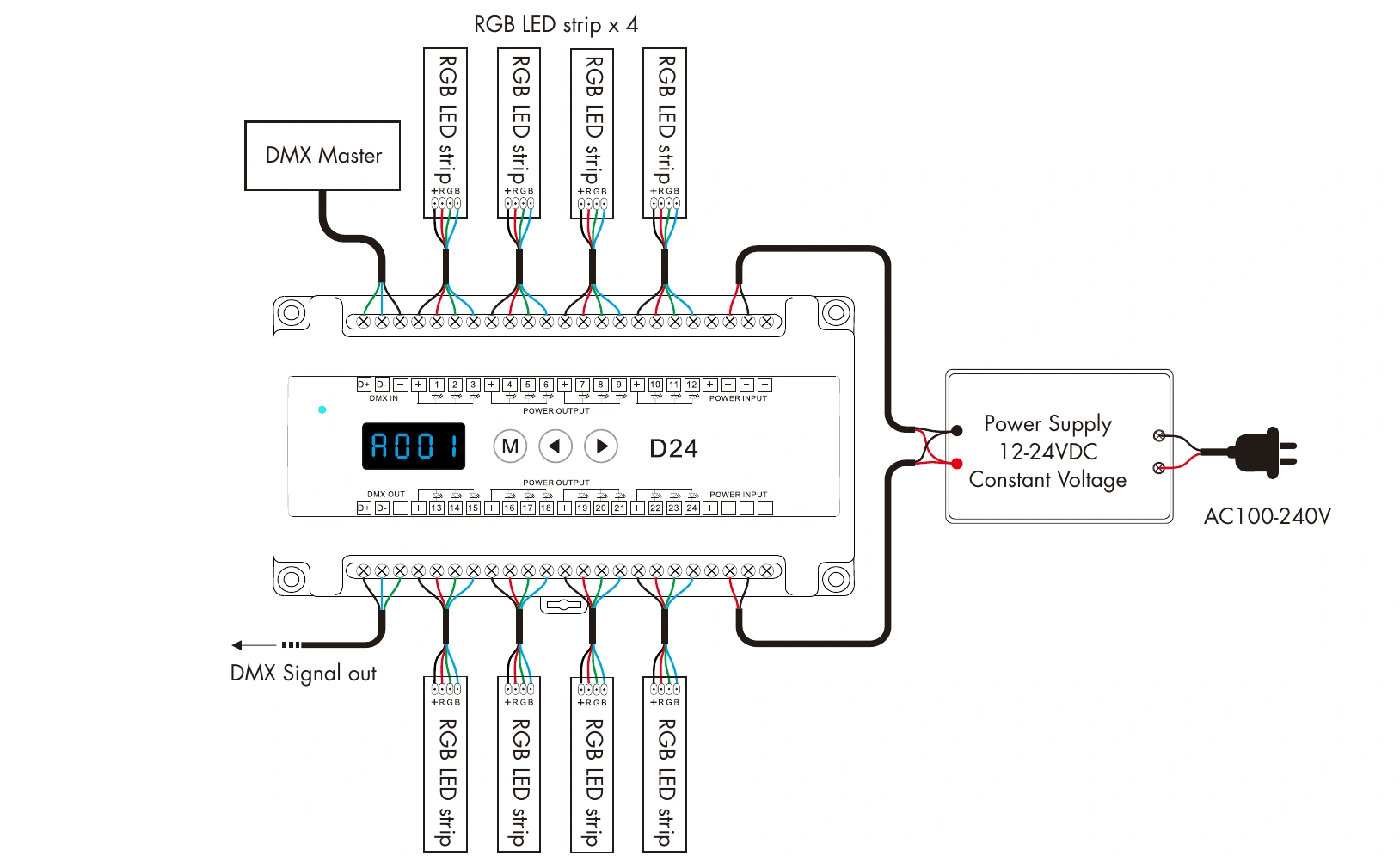

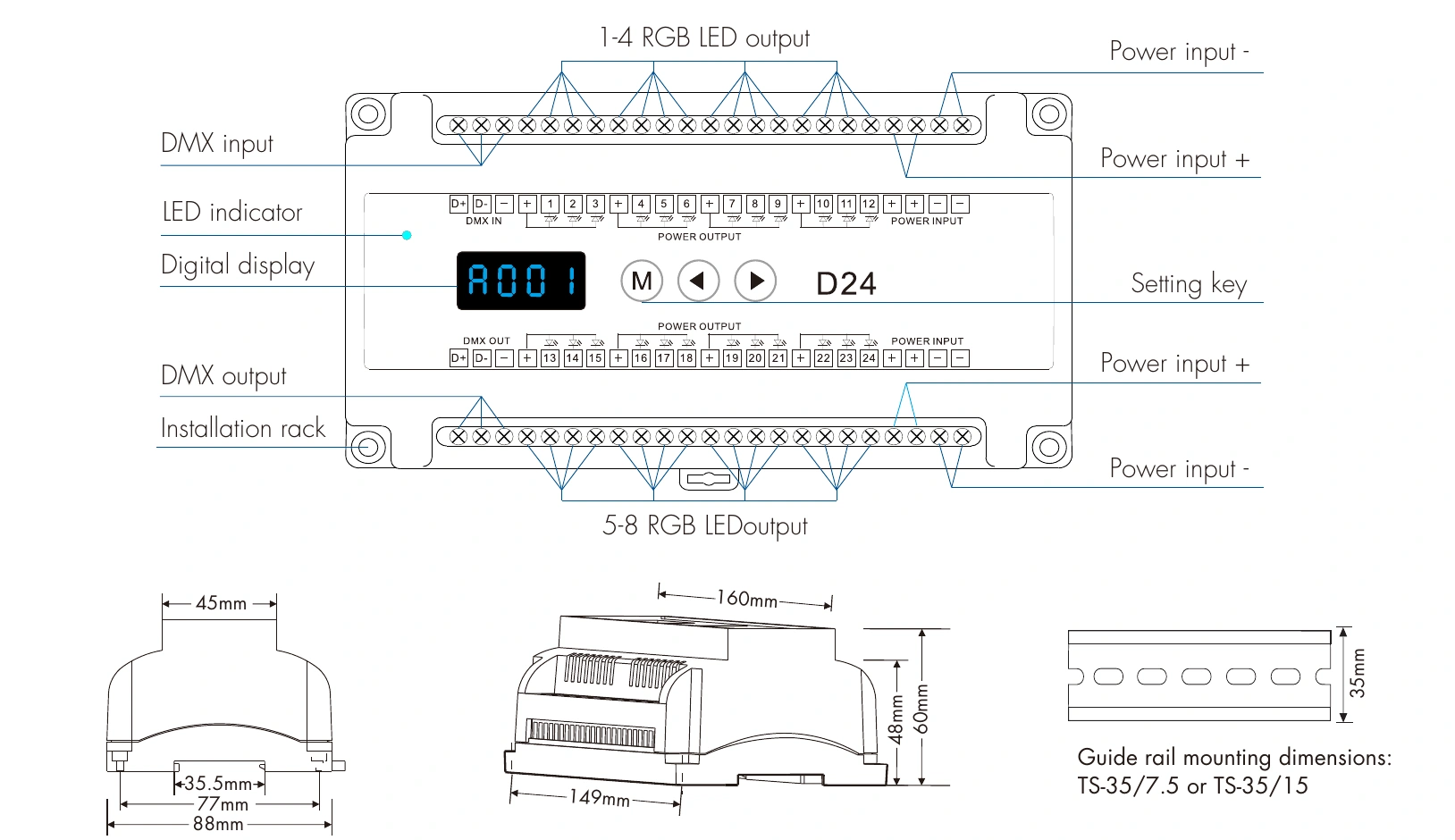

DMX512 RDM decoder D24, 24 channels 3A 12-24V DMX512 RDM Decoder 24 channels 3A 12-24V IP20 – D24 — dmx d24 wiring DMX512 RDM Decoder 24 channels 3A 12-24V IP20 – D24 — dmx d24 technical

Specifications reviewed:

Constant voltage DMX512/RDM decoder with 24 output channels at 3A per channel, 12-24VDC input and PWM output. Drives 24 independent circuits LED loads with IP20 rating.

60.29 € (VAT incl.) per unit SKU: D24 Out of stock Minimum order: 10 units

Technical specifications

ReferenciaD24
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-24V DC
Señal de salidaPWM tensión constante
Canales de salida24 canales
Corriente por canal3 A
Potencia total864W – 1728W (12-24V)
Tipo de cargaLED 24 circuitos independientes
Direccionamiento DMXDisplay digital o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Frequently asked questions

¿Cuántos vatios admite el D24?
Admite de 864W a 1728W en total, según la tensión de alimentación empleada (12V a 24V) y repartidos entre sus 24 canales a 3A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D24?
Está pensado para LED 24 circuitos independientes de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 24V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante display digital incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

DMX512 decoder D24: 24 channels at 3A

The D24 is a constant voltage DMX512 decoder converting the digital signal from a DMX console or master into 0-100% regulated PWM output. With 24 output channels and up to 3A per channel it handles 864W to 1728W depending on supply voltage.

Protocol compatibility

Compatible with DMX512, DMX512(1990), DMX512-A and RDM V1.0 (E1.20-2006 ESTA). RDM allows remote reading and setting of the DMX address from the console.

Recommended use

Designed to control 24 independent circuits LED lighting, with IP20 protection rating.

Protections

Over-heat, over-load, short circuit and reverse polarity protection. Output power can be expanded with power repeaters. A 120 ohm termination resistor is recommended at the end of the DMX line.
