DMX512 RDM Decoder 12 channels 5A 12-24V IP20 – D12

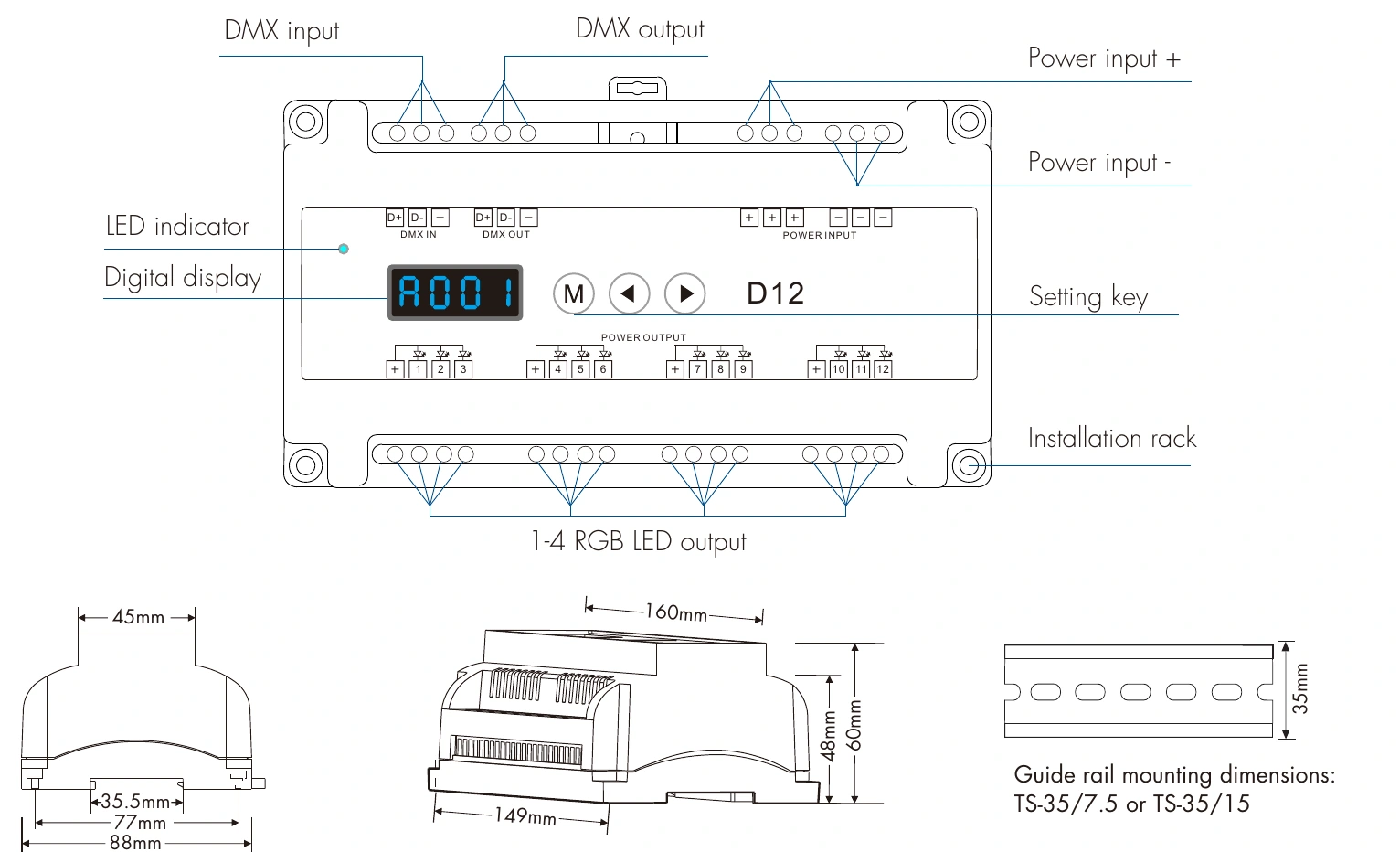

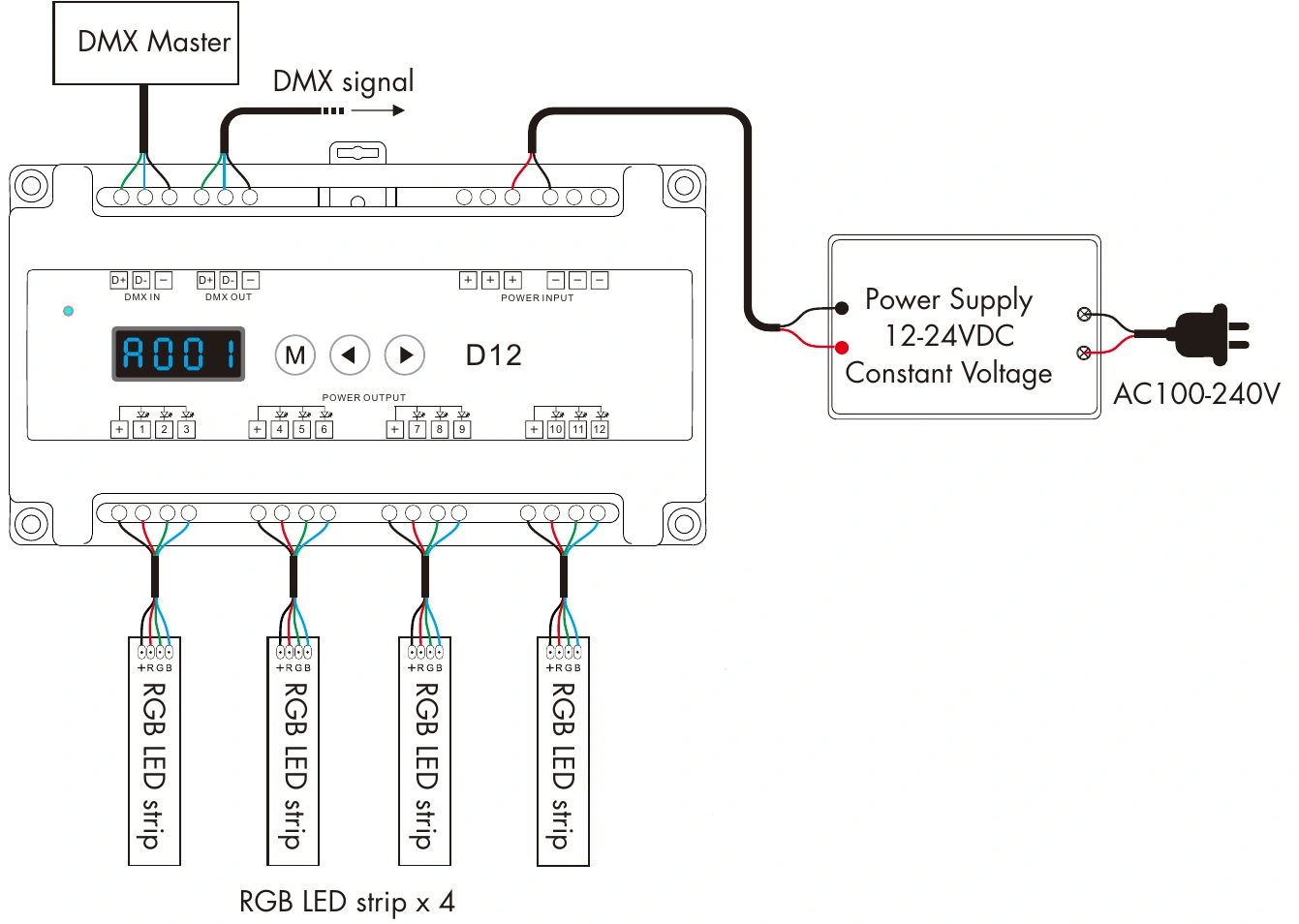

DMX512 RDM decoder D12, 12 channels 5A 12-24V DMX512 RDM Decoder 12 channels 5A 12-24V IP20 – D12 — dmx d12 wiring DMX512 RDM Decoder 12 channels 5A 12-24V IP20 – D12 — dmx d12 technical

Specifications reviewed:

Constant voltage DMX512/RDM decoder with 12 output channels at 5A per channel, 12-24VDC input and PWM output. Drives 12 independent circuits LED loads with IP20 rating.

41.19 € (VAT incl.) per unit SKU: D12 Out of stock Minimum order: 10 units

Technical specifications

ReferenciaD12
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-24V DC
Señal de salidaPWM tensión constante
Canales de salida12 canales
Corriente por canal5 A
Potencia total720W – 1440W (12-24V)
Tipo de cargaLED 12 circuitos independientes
Direccionamiento DMXDisplay digital o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Frequently asked questions

¿Cuántos vatios admite el D12?
Admite de 720W a 1440W en total, según la tensión de alimentación empleada (12V a 24V) y repartidos entre sus 12 canales a 5A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D12?
Está pensado para LED 12 circuitos independientes de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 24V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante display digital incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

DMX512 decoder D12: 12 channels at 5A

The D12 is a constant voltage DMX512 decoder converting the digital signal from a DMX console or master into 0-100% regulated PWM output. With 12 output channels and up to 5A per channel it handles 720W to 1440W depending on supply voltage.

Protocol compatibility

Compatible with DMX512, DMX512(1990), DMX512-A and RDM V1.0 (E1.20-2006 ESTA). RDM allows remote reading and setting of the DMX address from the console.

Recommended use

Designed to control 12 independent circuits LED lighting, with IP20 protection rating.

Protections

Over-heat, over-load, short circuit and reverse polarity protection. Output power can be expanded with power repeaters. A 120 ohm termination resistor is recommended at the end of the DMX line.
