DMX512 to 0/1-10V Converter 4CH 12-24V DC – DL

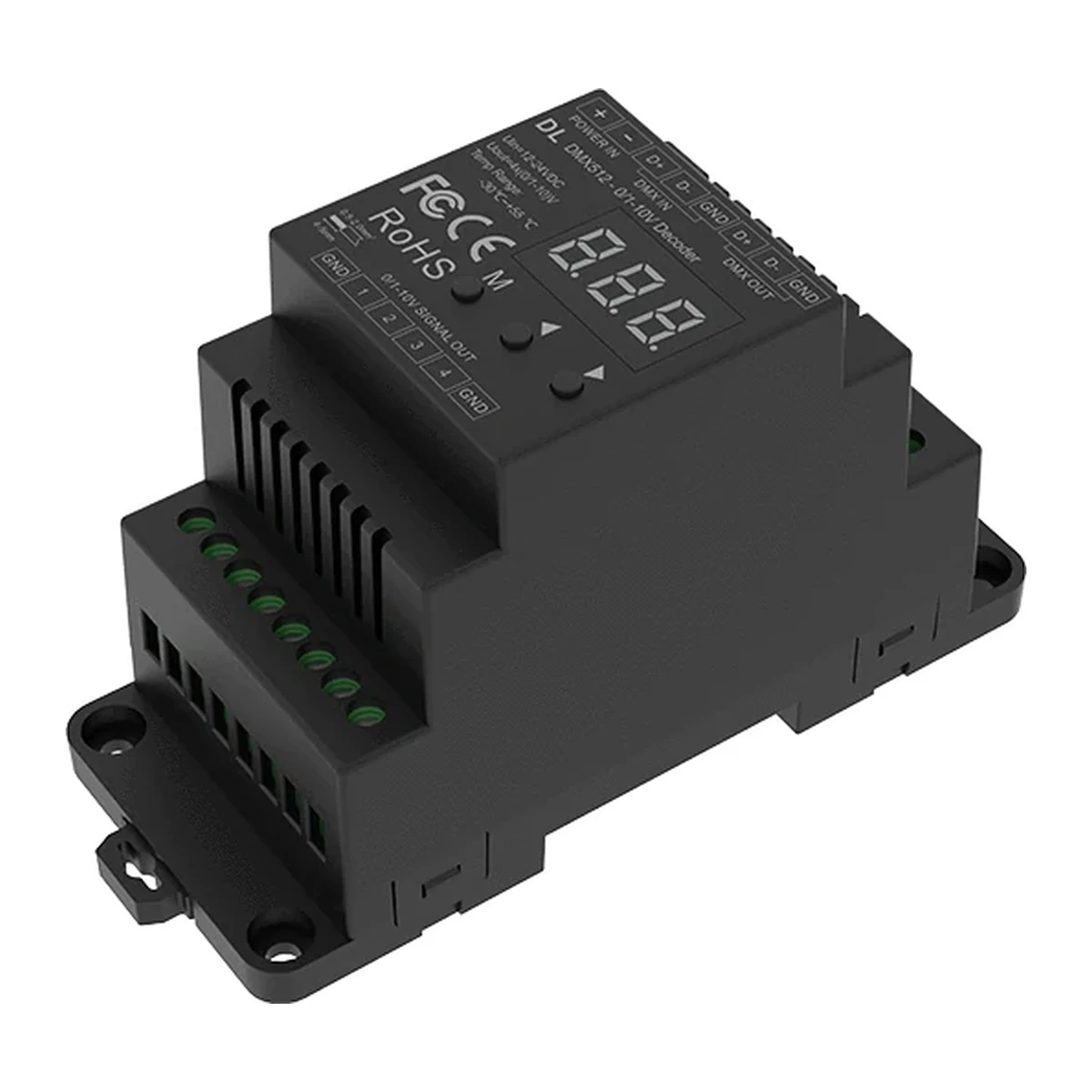

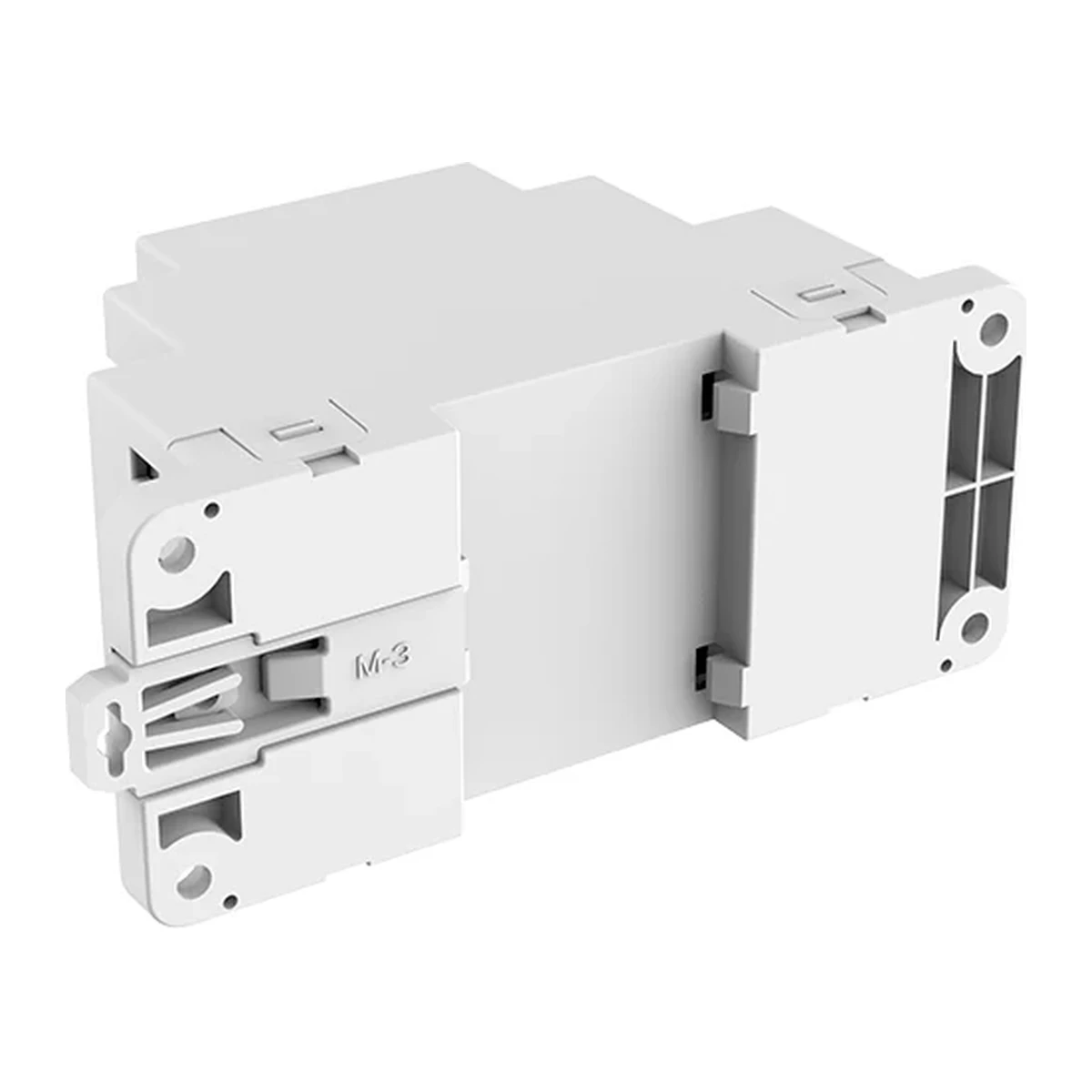

DMX512 to 0/1-10V Converter DL Skydance DMX512 to 0/1-10V Converter 4CH 12-24V DC – DL — skydance dmx dl 2 1200 v2 DMX512 to 0/1-10V Converter 4CH 12-24V DC – DL — skydance dmx dl 3 1200 v2

Specifications reviewed:

DMX512 to 0/1-10V converter, 4 channels. 12-24V DC supply, IP20 rating, DMX512 and RDM protocols. Professional use in architectural lighting and LED signage.

19.61 € (VAT incl.) per unit SKU: DL Out of stock Minimum order: 10 units

Technical specifications

ReferenciaDL
Tipo de dispositivoConvertidor DMX512 a 0/1-10V
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-24V DC
Señal de salida0/1-10V
Canales de salida4
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Frequently asked questions

¿Con qué mesas y software DMX es compatible el DL?
Con cualquier equipo que emita DMX512 estándar: mesas profesionales, software de PC vía interfaz USB-DMX, mástiles de pared Skydance y consolas de arquitectura. Cumple DMX512(1990), DMX512-A y RDM V1.0.
¿Cómo se asigna la dirección DMX en el DL?
Mediante el selector o display incorporado en el propio equipo y, si tu consola admite RDM, de forma remota sin necesidad de acceder físicamente al decodificador, algo muy útil en falsos techos y fachadas.
¿Sirve para drivers regulables 0-10V de cualquier marca?
Sí, siempre que el driver acepte una señal analógica 0-10V o 1-10V, como las series regulables de Mean Well. El convertidor genera la tensión de control; la potencia la sigue entregando el propio driver.
¿Necesito resistencia de terminación en la línea DMX?
Sí, se recomienda cerrar el último dispositivo de la cadena con una resistencia de 120 ohmios para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros o con muchos receptores.
¿Cómo funciona la compra en packs de 10 unidades?
Este artículo se sirve bajo reserva en cajas indivisibles de 10 unidades, hasta un máximo de 50 al precio publicado. Abonas un 20% al reservar y el 80% restante cuando la mercancía llega a nuestro almacén, con entrega estimada en unos 30 días. Para más de 50 unidades, solicita precio especial por volumen.
¿Qué garantía y soporte técnico ofrece GP Trader?
3 años de garantía, factura con IVA europeo, soporte técnico en español para el dimensionado de la instalación y devoluciones en 15 días si el producto está sin abrir y en su embalaje original.

DMX512 to 0/1-10V converter, 4 channels

The DL converts the DMX512 signal into 4 analogue 0/1-10V outputs, the dimming standard used by most LED drivers and electronic ballasts in the European market. It lets you integrate 0-10V luminaires into a DMX-governed installation.

Key features

Compatibility and protocols

It complies with DMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA), so it works with any DMX desk, master or software on the market. RDM compatibility lets you read and change the address remotely from the console, without physically reaching the unit.

Installation and wiring

The DMX bus is wired in a daisy chain using 120-ohm shielded twisted-pair cable. Terminate the end of the line with a 120-ohm resistor and keep each segment under 300 metres; for longer runs or more than 32 receivers, insert a DMX signal amplifier.

Recommended applications

Architectural and façade lighting, retail and window displays, hospitality, museums, illuminated signage, stage and studio lighting, and professional building-automation projects governed by DMX512.
