Módulo LED SMD2835 Alta Eficiência 170lm/W 0,72W 12V IP67
Especificações revistas:
🔥 170 lm/W de eficiência! Módulo LED SMD2835 com 2 LEDs ultra eficientes, ângulo de 175° para iluminação uniforme, caixa ABS com injeção IP67, design de corrente constante e certificações UL, CE e RoHS.
Desenho técnico do módulo de duas lentes: 44 × 16,9 mm, 9,24 mm de altura, lentes de Ø12 mm separadas 24 mm, orifício de fixação R3,5 e 153 mm entre centros na cadeia.
Especificações técnicas
Número de LEDs
2 LEDs
Tipo LED
SMD2835 Alta Eficiencia
Voltaje
DC 12V
Potencia
0,72 W / módulo
Flujo luminoso
122 lm / módulo
Eficiencia
170 lm/W (récord del mercado)
Ángulo de apertura
175° (iluminación uniforme y amplia)
Protección IP
IP67 (resistente al agua y polvo)
Material carcasa
ABS con inyección
Dimensiones
44 x 16,9 x 10,2 mm
Conexión en cadena
Hasta 20 módulos
Diseño eléctrico
Corriente constante (mayor vida útil y baja atenuación)

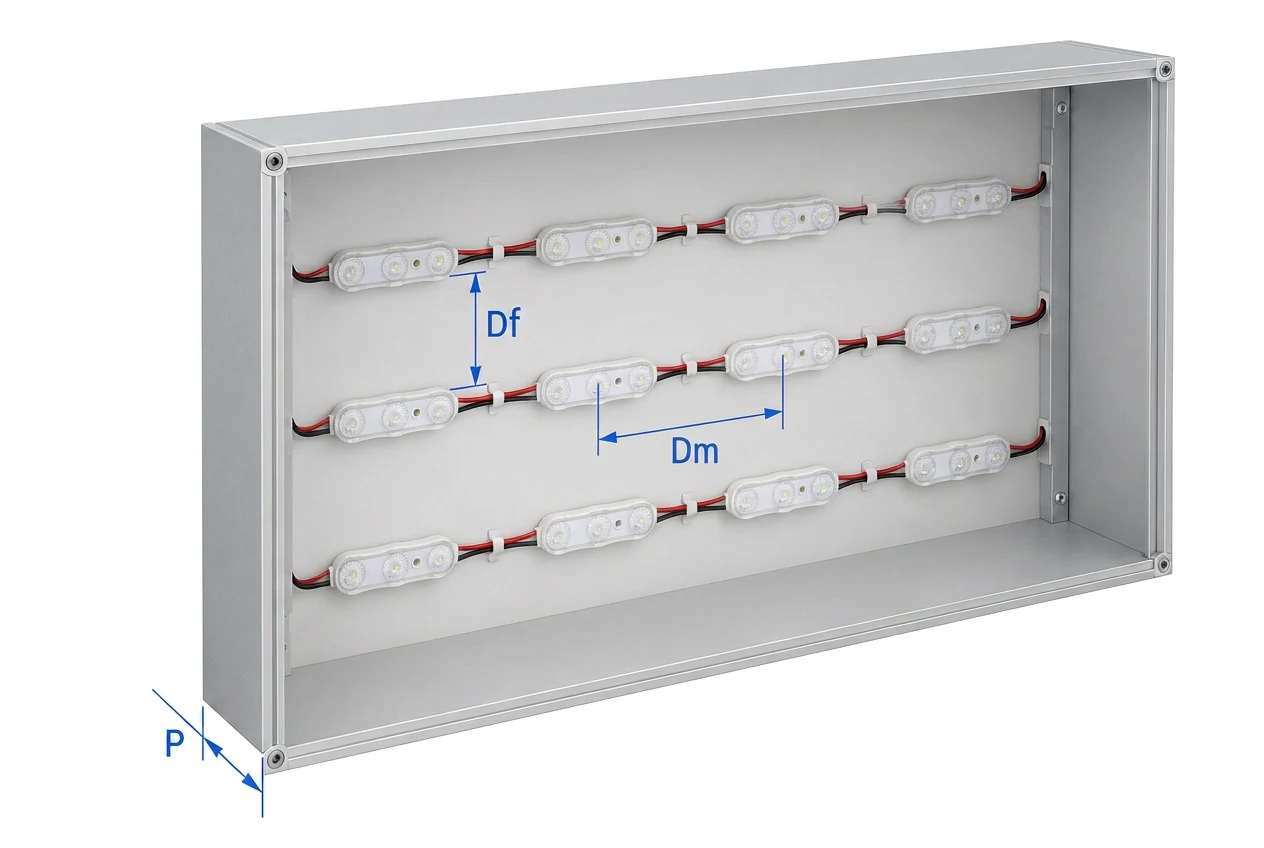

Separação entre módulos LED de acordo com a profundidade da caixa de luz
Guia de distribuição para o módulo LED 12V de 2 díodos, 0,72 W, 170 lm/W e IP67, pensado para letras monobloco, reclames e caixas de luz de pouca e média profundidade. A tabela relaciona a profundidade da caixa com a separação entre módulos, a densidade de instalação e a iluminância na superfície.
Dm: separação entre módulos da mesma fila. Df: separação entre filas de módulos. P: profundidade da caixa de luz. Todas as distâncias são expressas em milímetros.
Distâncias recomendadas e densidade de módulos LED de 2 díodos de acordo com a profundidade da caixa de luz
Profundidade P (mm)
Separação Dm (mm)
Separação Df (mm)
Densidade (módulos/m²)
Iluminância (lux)
40
80
60
208
7000–8000
60
100
80
125
4000–5000
80
140
120
60
2000–2500
100
180
160
35
1200–1500
130
200
200
25
700–900
160
200
200
25
700–900
Valores indicativos da tabela de instalação do fabricante. A iluminância final depende do difusor, do material da frente e das condições de montagem; verifique a uniformidade com um teste antes de concluir a instalação.
Nota:
Os dados da tabela provêm da ficha de instalação do fabricante para este módulo de 2 díodos, 0,72 W e 170 lm/W.
A iluminância corresponde à superfície do difusor frontal; o material e a transmitância do difusor alteram o nível obtido.
A densidade de instalação diminui com o aumento da profundidade, com menos módulos por metro quadrado e menos tempo de montagem.
Os dados acima são apenas indicativos.
Perguntas frequentes
¿Para qué tipo de rótulos está pensado el Módulo LED 12V 170 lm/W (2 Diodos 0,72W 175° IP67)?
Está diseñado para retroiluminación profesional de letras corpóreas, cajas de luz y rótulos con óptica de 175° de apertura. Su formato compacto permite distribuir la luz de forma uniforme evitando puntos calientes en el frontal traslúcido.
¿Qué fuente de alimentación necesito y cómo la dimensiono?
Necesita una fuente de 12 V DC estabilizada. Multiplica 0,72 W por el número de módulos instalados y añade un 20 % de margen de seguridad para calcular la potencia de la fuente.
¿Cuántos módulos puedo conectar en serie en la misma línea?
La conexión máxima recomendada en serie es de 20 módulos por línea sobre el mismo cable. Como referencia, con cable de 1,5 mm² y módulos de baja potencia (0,72 W – 1,44 W) se mantienen los 20 módulos por tirada con caída de tensión <5 %. Si necesitas más de 20 módulos, reparte las cadenas en varias líneas alimentadas desde la fuente o alimentando desde ambos extremos.
¿Se puede instalar en exterior?
Sí: su grado de protección IP67 permite el uso en exterior e instalaciones expuestas a lluvia y humedad, siempre que las conexiones y empalmes se sellen correctamente.
¿En qué temperaturas de color está disponible?
Las opciones disponibles se muestran en el selector de variaciones de esta ficha (por ejemplo blanco frío, neutro o cálido, según modelo). Para rotulación corporativa recomendamos mantener la misma temperatura de color en todo el proyecto para evitar diferencias visibles entre paneles.
¿Hay pedido mínimo y cuánto tarda el envío?
El pedido mínimo de este artículo es de 100 unidades. Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 30 días siempre que el producto esté sin abrir y en su embalaje original.
Módulo LED SMD2835 Alta Eficiência 170lm/W
A máxima eficiência do mercado! Com uma incrível eficiência de 170 lúmenes por watt, estes módulos LED SMD2835 oferecem o melhor desempenho luminoso com o mínimo consumo energético.
🔥 Características em destaque:
Eficiência recorde: 170 lm/W - LED SMD2835 de alta eficiência luminosa
Ângulo de abertura: 175° - Iluminação mais uniforme e ampla cobertura
Caixa ABS com injeção IP67 - Totalmente resistente à água e pó
Menor consumo, maior brilho - Poupança energética garantida
Design de corrente constante - Maior vida útil e baixa atenuação
Certificações: UL, CE e RoHS - Qualidade e segurança garantidas
