GP Trader Electronics

Módulo LED Alta Eficiencia 170 lm/W - 2 diodos - 175° - 0,72W - 12VDC - IP67

Módulo LED alta eficiencia 170 lm/W con 2 diodos SMD2835, ángulo 175°, 0,72W, 12VDC, IP67

Especificaciones revisadas:

🔥 ¡170 lm/W de eficiencia! Módulo LED SMD2835 con 2 LEDs ultra eficientes, ángulo 175° para iluminación uniforme, carcasa ABS con inyección IP67, diseño de corriente constante y certificaciones UL, CE y RoHS.

0.59 € (IVA incl.) por módulo SKU: GPT-2835HE-072 En stock Pedido mínimo: 100 módulos

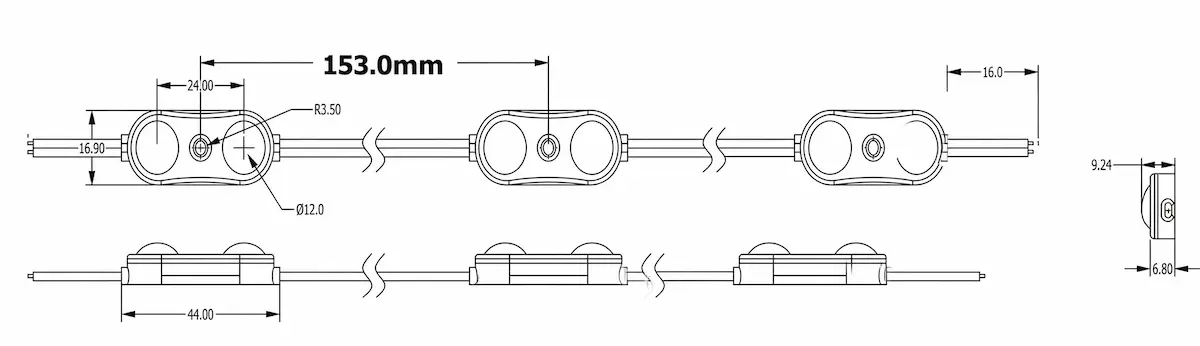

Esquema de medidas

Croquis de medidas del módulo LED 12V 170 lm/W de 2 diodos 0,72W 175° IP67: 44 × 16,9 mm y 153 mm entre módulos
Plano técnico del módulo de dos lentes: 44 × 16,9 mm, 9,24 mm de altura, lentes de Ø12 mm separadas 24 mm, orificio de fijación R3,5 y 153 mm de centro a centro en la cadena.

Especificaciones técnicas

Número de LEDs2 LEDs
Tipo LEDSMD2835 Alta Eficiencia
VoltajeDC 12V
Potencia0,72 W / módulo
Flujo luminoso122 lm / módulo
Eficiencia170 lm/W (récord del mercado)
Ángulo de apertura175° (iluminación uniforme y amplia)
Protección IPIP67 (resistente al agua y polvo)
Material carcasaABS con inyección
Dimensiones44 x 16,9 x 10,2 mm
Conexión en cadenaHasta 20 módulos
Diseño eléctricoCorriente constante (mayor vida útil y baja atenuación)
Ahorro energéticoMenor consumo y mayor brillo por vatio
Vida útil (L70)> 50.000 h
Temperatura de operación-25 °C a +60 °C
CertificacionesUL, CE, RoHS
Garantía3 años
Formato de ventaBolsa de 100 unidades
Colores disponiblesBlanco Frío 6000K | Blanco Neutro 4000K | Blanco Cálido 3000K

Separación entre módulos LED según la profundidad de la caja de luz

Guía de distribución para el módulo LED 12V de 2 diodos, 0,72 W, 170 lm/W e IP67, pensado para letras corpóreas, rótulos y cajas de luz de poca y media profundidad. La tabla relaciona la profundidad de la caja con la separación entre módulos, la densidad de instalación y la iluminancia en la superficie.

Croquis de distribución de módulos LED dentro de una caja de luz: Dm entre módulos, Df entre filas y P de profundidad
Dm: separación entre módulos de una misma fila. Df: separación entre filas de módulos. P: profundidad de la caja de luz. Todas las distancias se expresan en milímetros.
Distancias recomendadas y densidad de módulos LED de 2 diodos según profundidad de caja de luz
Profundidad P (mm)Separación Dm (mm)Separación Df (mm)Densidad (módulos/m²)Iluminancia (lux)
4080602087000–8000
60100801254000–5000
80140120602000–2500
100180160351200–1500
13020020025700–900
16020020025700–900

Valores orientativos de la tabla de instalación del fabricante. La iluminancia final depende del difusor, del material del frontal y de las condiciones de montaje; comprueba la uniformidad con una prueba antes de realizar la instalación completa.

Nota:

  1. Los datos de la tabla proceden de la ficha de instalación del fabricante para este módulo de 2 diodos, 0,72 W y 170 lm/W.
  2. La iluminancia corresponde a la superficie del frontal difusor; el material y la transmitancia del difusor modifican el nivel obtenido.
  3. La densidad de instalación baja al aumentar la profundidad, con menos módulos por metro cuadrado y menos tiempo de montaje.
  4. Los datos anteriores son únicamente orientativos.

Preguntas frecuentes

¿Para qué tipo de rótulos está pensado el Módulo LED 12V 170 lm/W (2 Diodos 0,72W 175° IP67)?
Está diseñado para retroiluminación profesional de letras corpóreas, cajas de luz y rótulos con óptica de 175° de apertura. Su formato compacto permite distribuir la luz de forma uniforme evitando puntos calientes en el frontal traslúcido.
¿Qué fuente de alimentación necesito y cómo la dimensiono?
Necesita una fuente de 12 V DC estabilizada. Multiplica 0,72 W por el número de módulos instalados y añade un 20 % de margen de seguridad para calcular la potencia de la fuente.
¿Cuántos módulos puedo conectar en serie en la misma línea?
La conexión máxima recomendada en serie es de 20 módulos por línea sobre el mismo cable. Como referencia, con cable de 1,5 mm² y módulos de baja potencia (0,72 W – 1,44 W) se mantienen los 20 módulos por tirada con caída de tensión <5 %. Si necesitas más de 20 módulos, reparte las cadenas en varias líneas alimentadas desde la fuente o alimentando desde ambos extremos.
¿Se puede instalar en exterior?
Sí: su grado de protección IP67 permite el uso en exterior e instalaciones expuestas a lluvia y humedad, siempre que las conexiones y empalmes se sellen correctamente.
¿En qué temperaturas de color está disponible?
Las opciones disponibles se muestran en el selector de variaciones de esta ficha (por ejemplo blanco frío, neutro o cálido, según modelo). Para rotulación corporativa recomendamos mantener la misma temperatura de color en todo el proyecto para evitar diferencias visibles entre paneles.
¿Hay pedido mínimo y cuánto tarda el envío?
El pedido mínimo de este artículo es de 100 unidades. Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 30 días siempre que el producto esté sin abrir y en su embalaje original.

¡La máxima eficiencia del mercado! Con una increíble eficiencia de 170 lúmenes por vatio, estos módulos LED SMD2835 ofrecen el mejor rendimiento lumínico con el mínimo consumo energético, ideales para rotulación, cajas de luz y aplicaciones profesionales que exigen homogeneidad y durabilidad.

Consulta todos los datos técnicos en la tabla de especificaciones que aparece debajo.
