Módulo LED Perimetral CREE 6W 12V

Módulo LED perimetral CREE 6W 12V com ótica assimétrica 15°x55° para retroiluminação de caixas de luz Módulos LED perimetrais CREE 6W 12V acesos em branco puro 6000K com alta luminosidade em caixa de luz Módulos LED perimetrais CREE 6W 12V acesos em branco neutro 4500K para retroiluminação de caixas de luz Módulos LED perimetrais CREE 6W 12V acesos em branco quente 3000K a iluminar uma caixa de luz Módulo LED perimetral CREE 6W 12V com ótica assimétrica 15°x55° para caixas de luz, vista superior Parte traseira em alumínio do módulo LED perimetral CREE 6W 12V para dissipação térmica e fixação adesiva 3M Vista lateral do módulo LED perimetral CREE 6W 12V mostrando o perfil ultrafino e a lente assimétrica Desenho técnico com dimensões em mm do módulo LED perimetral CREE 6W 12V: 140 x 29 x 13,5 mm e ótica 15°x55° Módulo LED Perimetral CREE 6W 12V — PROD 1764796011968 modulo led perimetral cree 6w resultado 1 scaled Módulo LED Perimetral CREE 6W 12V — gallery/PROD 1764796011968 mod perimetral cree 6w 12v 1

Especificações revistas:

Módulo LED perimetral com chip CREE de 6W. Máxima qualidade luminosa e durabilidade. Para iluminação de bordas em rótulos premium. Eficiência profissional.

4.50 € por módulo SKU: GPT-3x2WC055 Em stock Pedido mínimo: 10 módulos

Especificações técnicas

MarcaGP Trader
Tipo de LEDCREE XB-D (3 diodos de alta potencia)
Potencia6 W
Tensión de trabajo12 V DC
Flujo luminoso460 lm
Eficacia luminosa≈ 77 lm/W
Ángulo de apertura15° x 55° (haz ovalado asimétrico)
Temperatura de colorBlanco cálido 3000-3500K · Blanco frío 6000-6500K
IRC (CRI)> 75
Grado de protecciónIP65
LenteAcrílica óptica, resistente a UV e ignífuga
CarcasaABS inyectado
PCBAluminio (alta disipación térmica)
CircuitoCorriente constante integrado

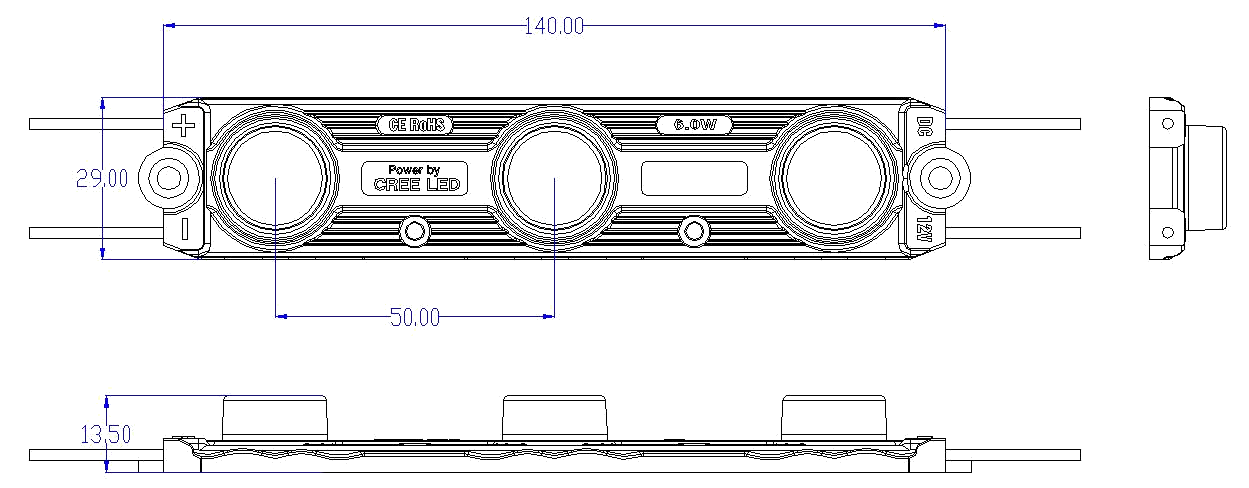

Dimensiones módulo140 × 29 × 13,5 mm
Distancia entre módulos270 mm (paso de cadena)
Temperatura de trabajo-20 °C a +60 °C
Temperatura de almacenamiento-25 °C a +70 °C
Vida útil50.000 horas
Conexión máxima en serie20 módulos por línea
FijaciónCinta adhesiva térmica doble cara + tornillos
Embalaje10 ud/bolsa · 500 ud/caja
CertificacionesCE, RoHS
Garantía3 años

Perguntas frequentes

¿Para qué aplicaciones está pensado el módulo perimetral CREE 6W?
Está diseñado para iluminar el perímetro de rótulos, banderolas y cajas de luz de una o dos caras con profundidades de 10 a 25 cm. Sus 3 diodos CREE XB-D y la lente asimétrica 15°x55° proyectan el haz lateralmente, creando una iluminación uniforme de ambas caras hasta aproximadamente 2 m de altura.
¿Cuántos módulos puedo conectar en una sola línea?
Hasta 20 módulos por línea conectados en serie (consumo total 120 W a 12 V ≈ 10 A). Para tiradas superiores, divide la instalación en varias líneas alimentadas en paralelo desde la fuente para evitar caídas de tensión.
¿Qué fuente de alimentación necesito?
Una fuente de 12 V DC dimensionada al consumo total con margen del 20%. Para una cadena de 10 módulos (60 W) basta una fuente Meanwell de 12 V / 75-100 W. Calcula la instalación completa con nuestra calculadora de módulos LED.
¿Es apto para instalación en exterior?
Sí. Su grado IP65 lo protege frente a polvo y chorros de agua a baja presión, válido para rótulos exteriores. Para inmersión o ambientes salinos consulta nuestros módulos IP67/IP68.
¿Cómo se fija el módulo?
Lleva cinta adhesiva térmica de doble cara en la base como ayuda al posicionado, pero la fijación definitiva siempre debe hacerse con tornillos a través de los anclajes laterales para garantizar la sujeción a largo plazo.
¿Qué distancia hay entre módulos en la cadena?
El paso estándar entre módulos es de 270 mm. Cada módulo es individualmente cortable, por lo que puedes recortar la cadena justo después de cualquier unidad para ajustarla a tu rótulo.
¿Es adecuado para iluminar cajas de luz de doble cara?
Sí, es uno de sus usos estrella. Gracias al haz asimétrico 15°x55° y los 3 diodos CREE de alta potencia, el módulo proyecta luz a lo largo del lateral interior, iluminando uniformemente ambas caras sin generar puntos calientes. Recomendamos una separación entre módulos de 25-30 cm para cajas de hasta 2 m de altura.
¿Qué ventaja aporta el diodo CREE frente a un SMD convencional?
Los diodos CREE XB-D ofrecen mayor eficacia lumínica, mejor consistencia de color entre lotes y vida útil superior (50.000 h) frente a SMD chinos de gama media. El resultado es una iluminación más uniforme y duradera, especialmente importante en instalaciones perimetrales visibles desde gran distancia.

Módulo LED CREE de 6 W de potência, ideal para iluminação perimetral de cartazes, bandeirolas, caixas de luz, ou inclusive como banhador de parede. Até uma altura de 2 metros. Dispõe de uma alta intensidade luminosa com três díodos CREE de 2W de potência cada um. Total 6W de potência no módulo de LED. Tem medidas de 15 cm de comprimento e 3 cm de largura.



Módulo LED CREE 6W (Temperaturas de cor)

Disponível em stock em 6000ºK, para solicitação de LED CREE branco quente ou LED CREE branco neutro, pode ser feita a encomenda, sendo o prazo de entrega aproximado de 20 dias. Outras cores ou potências à medida, consultar.



Potências módulo LED CREE:

Para potências diferentes com díodos CREE, pode consultar a nossa barra LED de 11W com díodo CREE. Outros formatos de LED CREE sobre PCB podem ser consultados, para serem trazidos de acordo com as medidas solicitadas. Importante ter em conta as diferenças de voltagens que há em stock. O Módulo LED CREE funciona a 12VDC, enquanto a barra LED CREE funciona a 24V.



Acessórios

GLOGBAL PRODUCT TRADER, disponibiliza aos nossos clientes Fontes de alimentação Meanwell, de interior e exterior. Igualmente este produto pode ser utilizado com controladores para regular a intensidade de luz.
