Module LED Périmétrique CREE 6W 12V

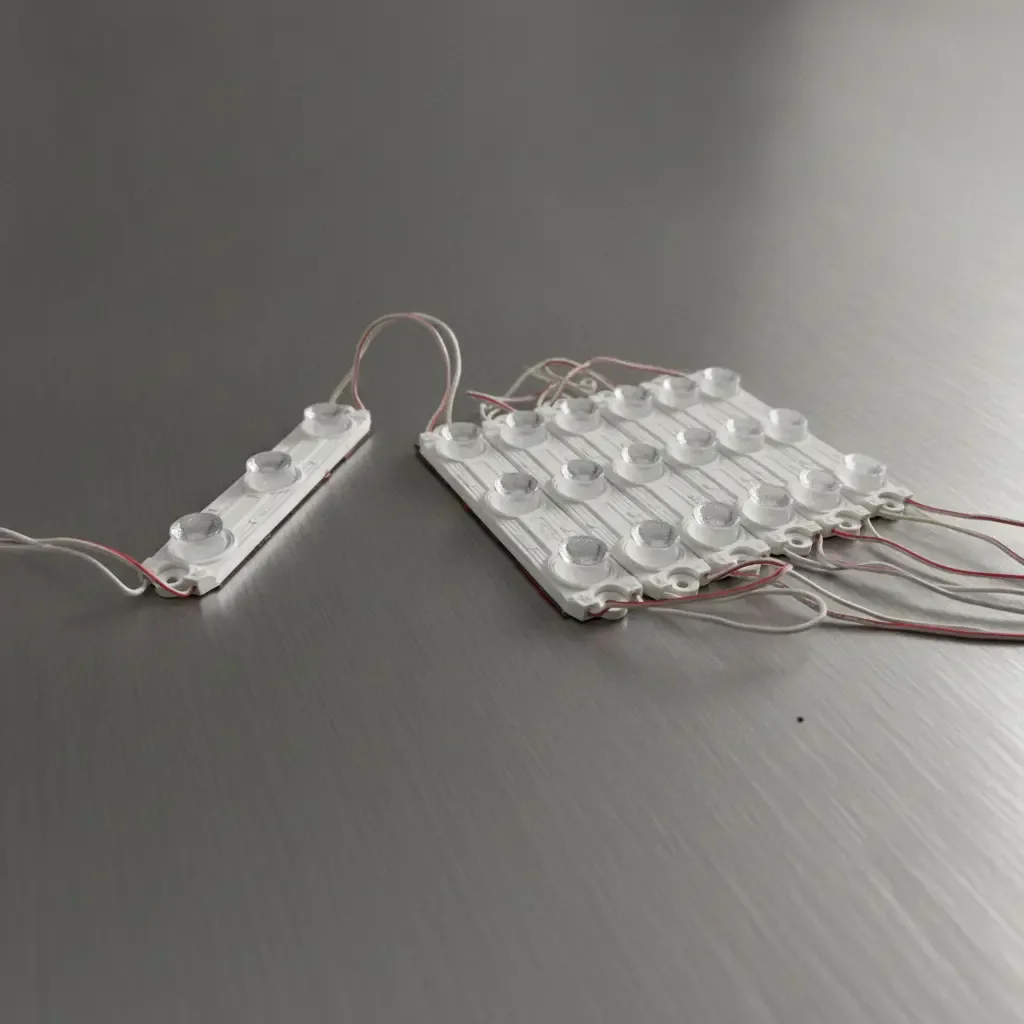

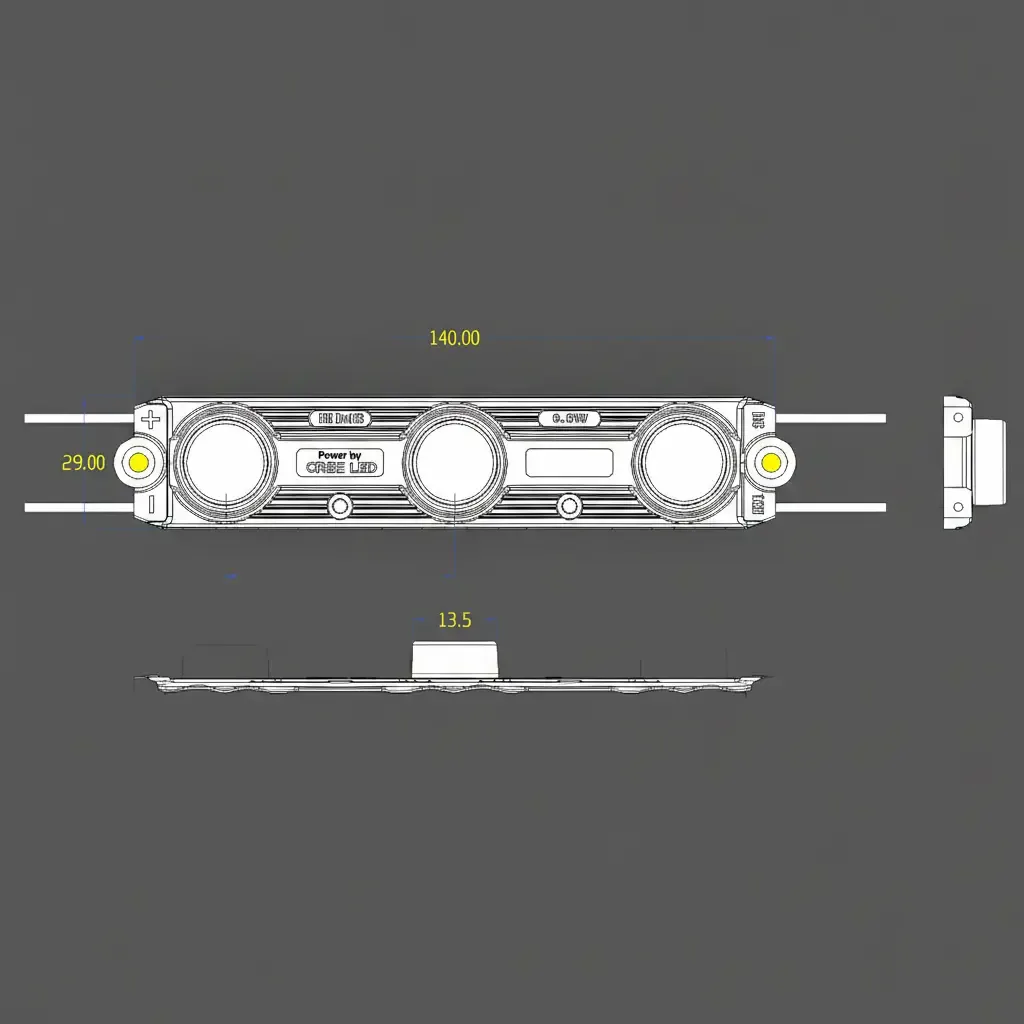

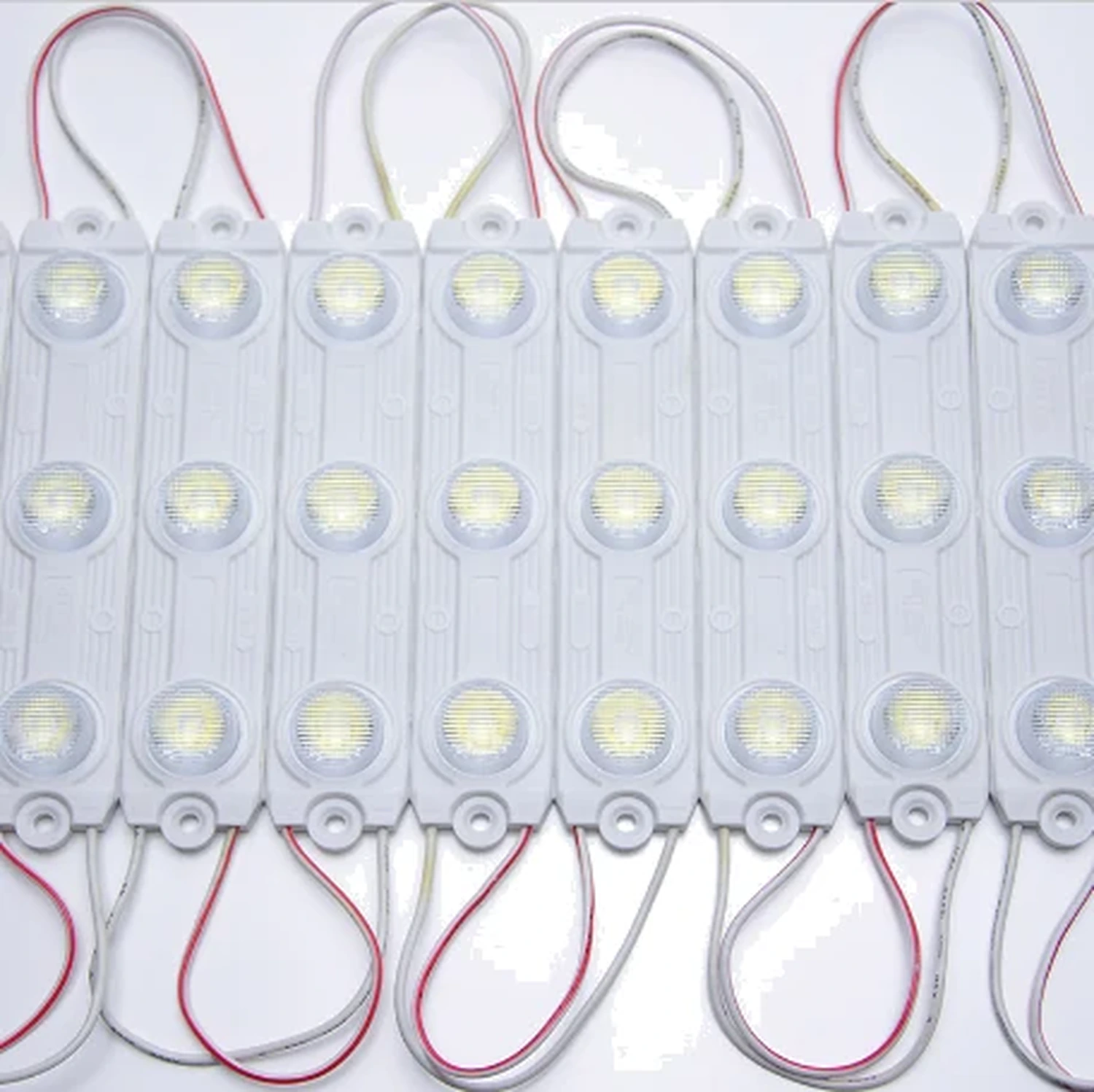

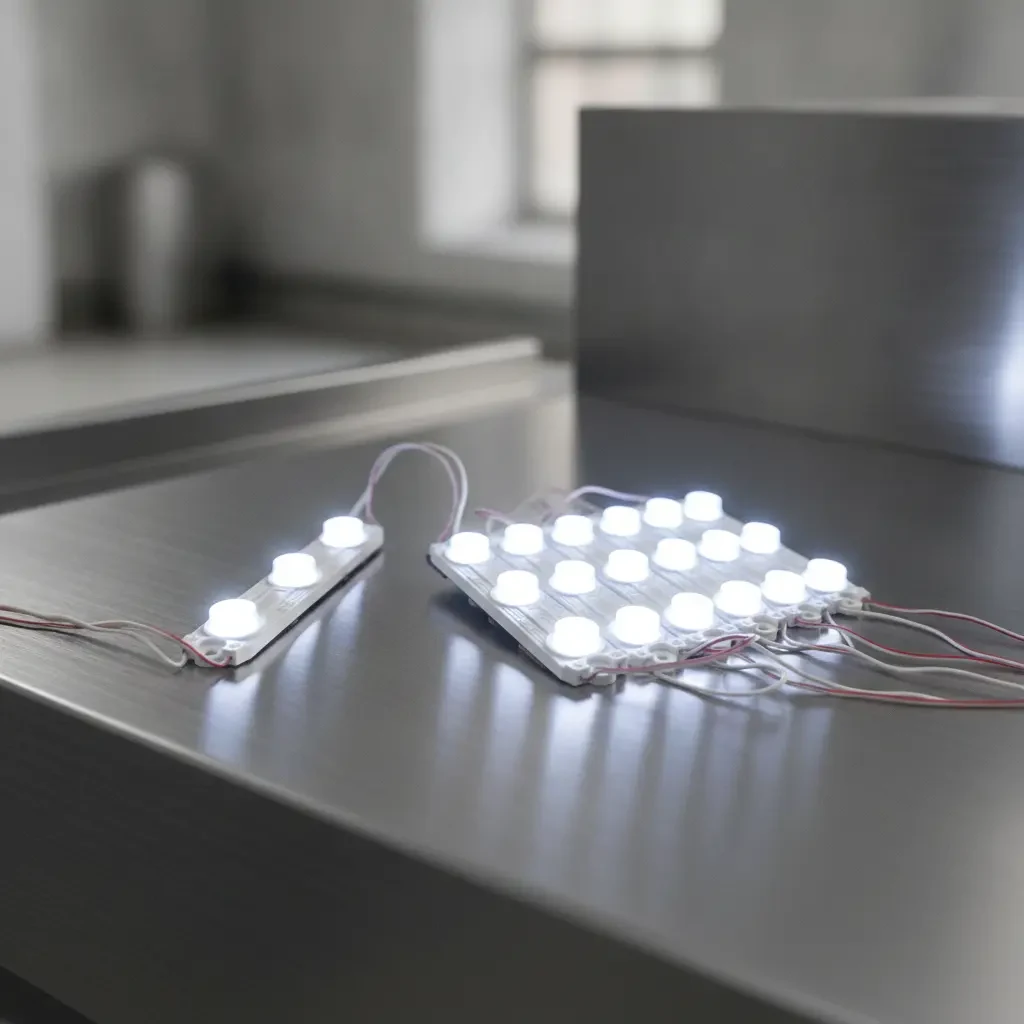

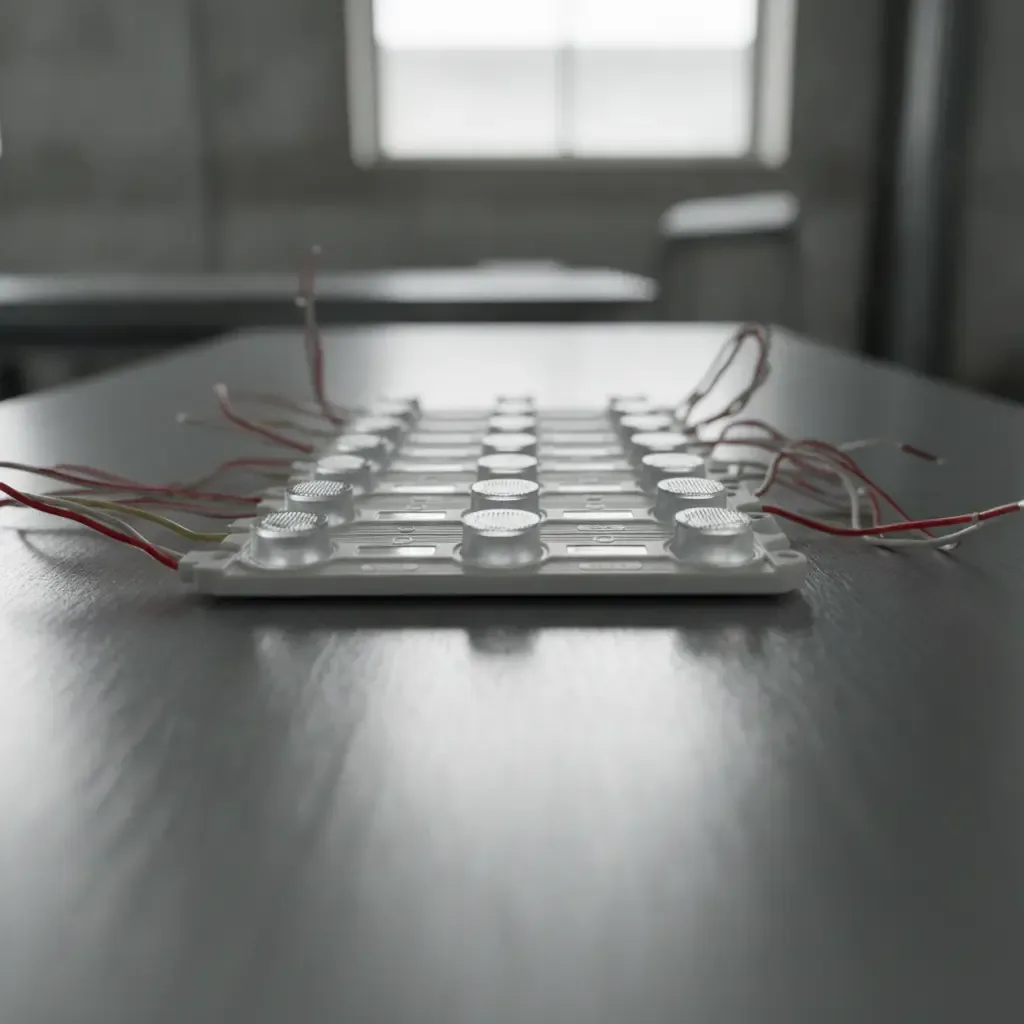

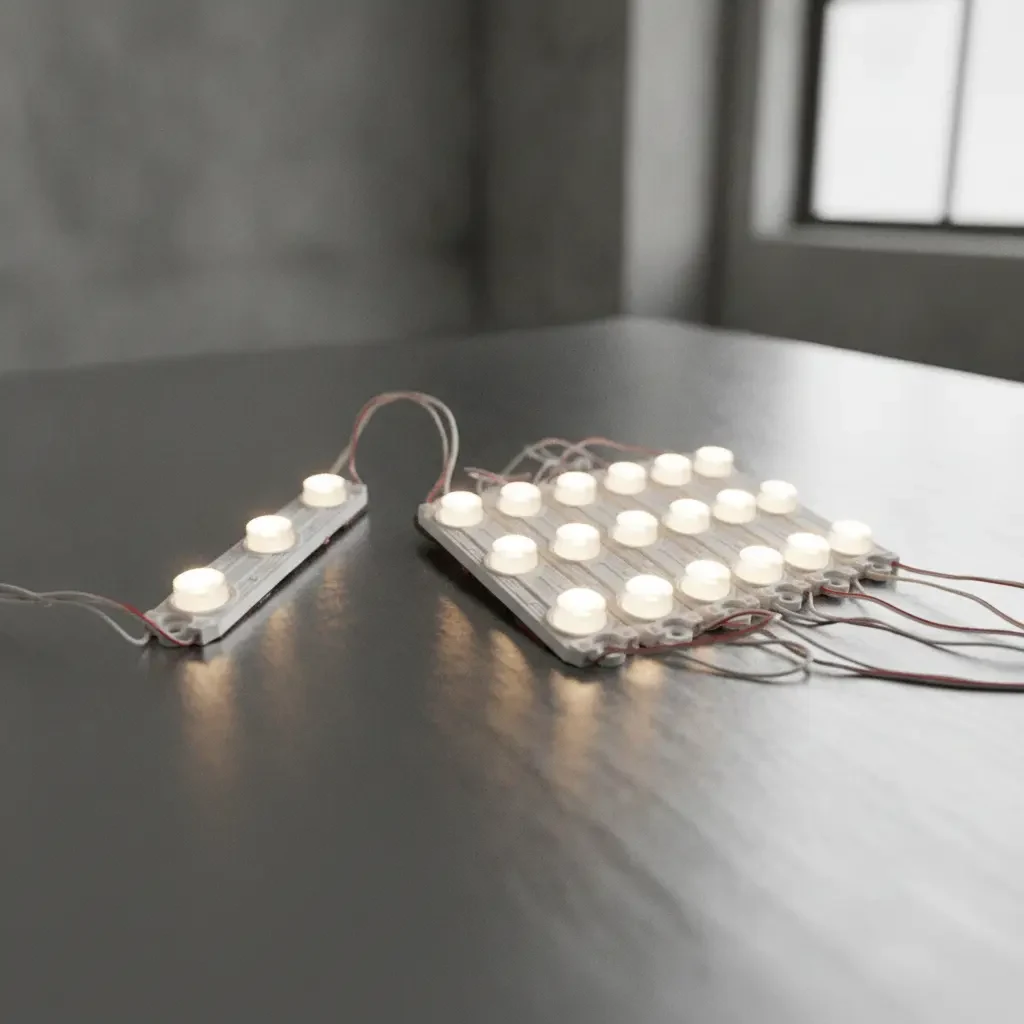

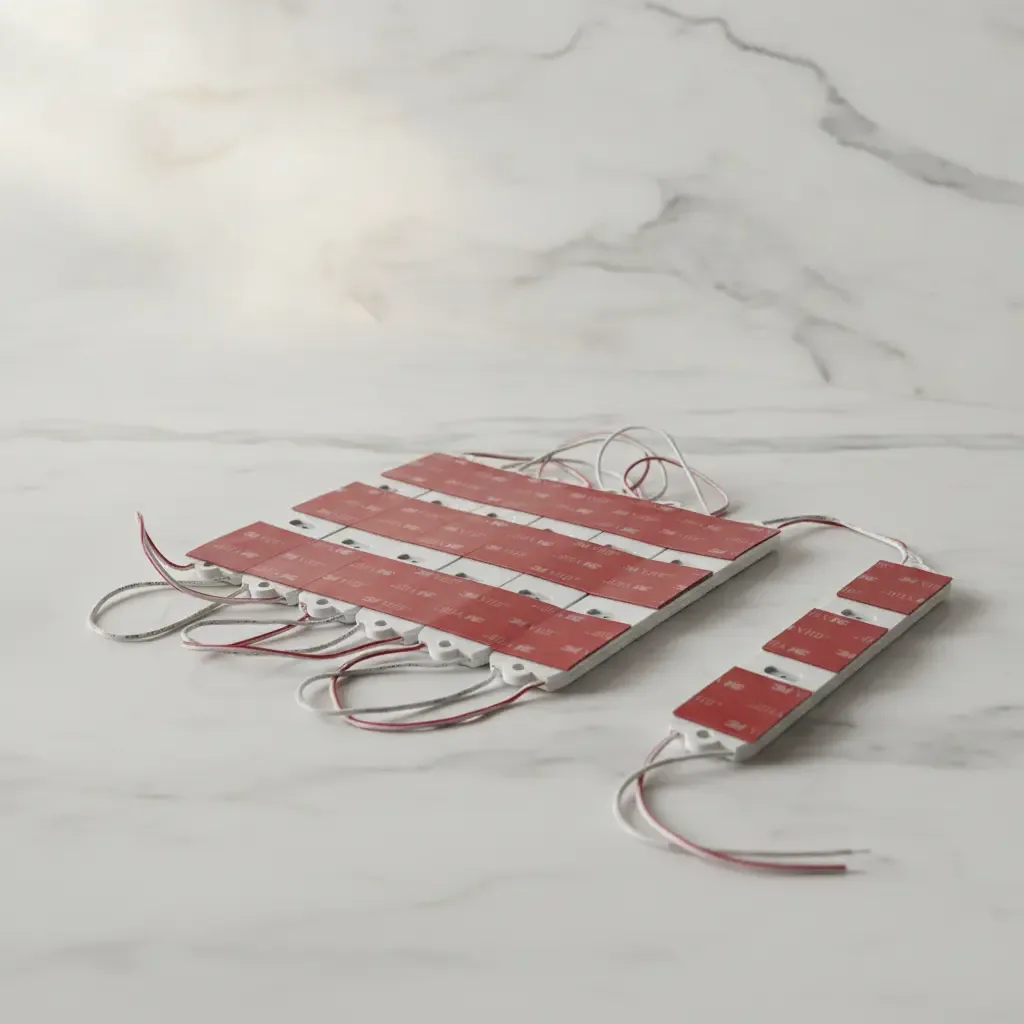

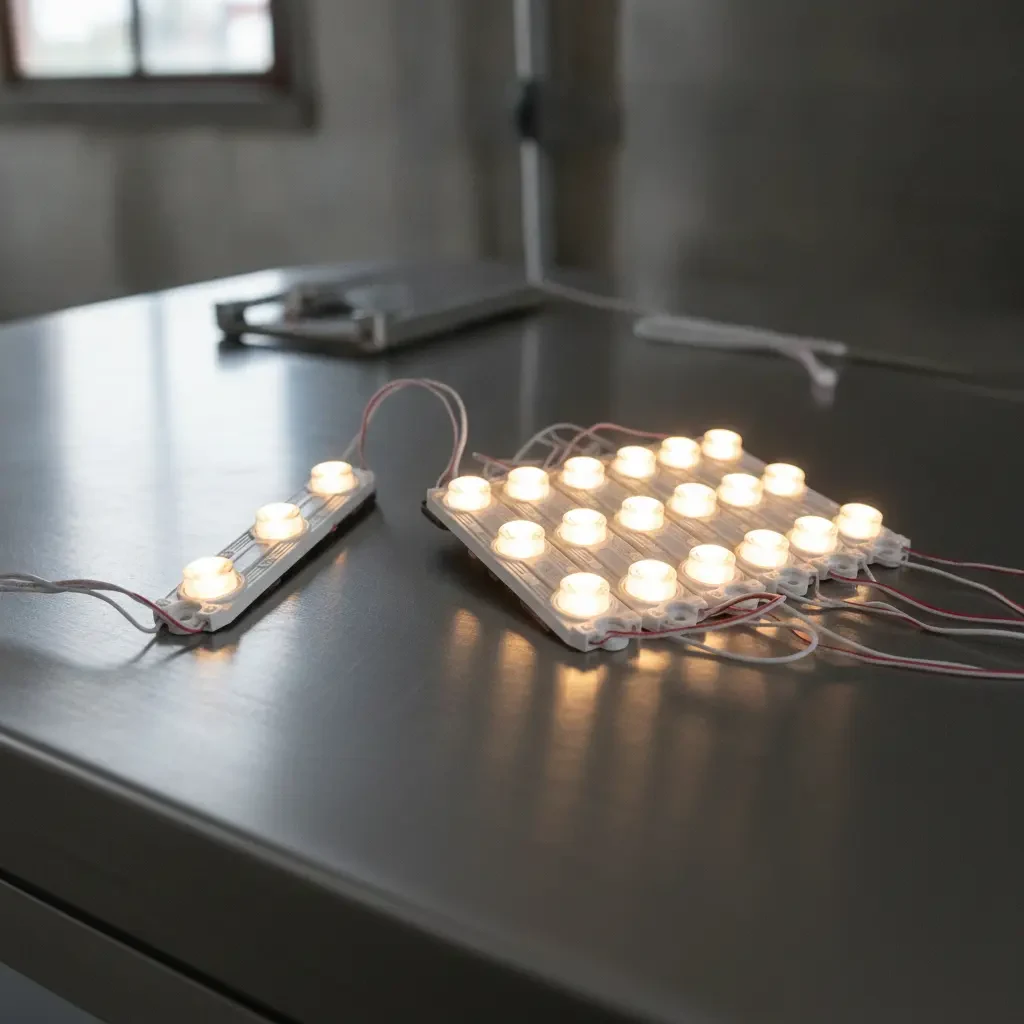

Module LED périmétrique CREE 6W 12V à optique asymétrique 15°x55° pour rétroéclairage de caissons lumineux Modules LED périmétriques CREE 6W 12V allumés en blanc pur 6000K à haute luminosité en caisson lumineux Modules LED périmétriques CREE 6W 12V allumés en blanc neutre 4500K pour rétroéclairage de caissons Modules LED périmétriques CREE 6W 12V allumés en blanc chaud 3000K éclairant un caisson lumineux Module LED périmétrique CREE 6W 12V à optique asymétrique 15°x55° pour caissons lumineux, vue de dessus Dos en aluminium du module LED périmétrique CREE 6W 12V pour dissipation thermique et fixation adhésive 3M Vue latérale du module LED périmétrique CREE 6W 12V montrant son profil ultra-fin et sa lentille asymétrique Plan technique coté en mm du module LED périmétrique CREE 6W 12V : 140 x 29 x 13,5 mm et optique 15°x55° Module LED Périmétrique CREE 6W 12V — PROD 1764796011968 modulo led perimetral cree 6w resultado 1 scaled Module LED Périmétrique CREE 6W 12V — gallery/PROD 1764796011968 mod perimetral cree 6w 12v 1

Fiche technique révisée:

Module LED périmétrique avec puce CREE de 6W. Qualité lumineuse et durabilité maximales. Pour l'éclairage des bords dans les enseignes premium. Efficacité professionnelle.

4.50 € par module SKU: GPT-3x2WC055 En stock Commande minimale : 10 modules

Spécifications techniques

MarcaGP Trader
Tipo de LEDCREE XB-D (3 diodos de alta potencia)
Potencia6 W
Tensión de trabajo12 V DC
Flujo luminoso460 lm
Eficacia luminosa≈ 77 lm/W
Ángulo de apertura15° x 55° (haz ovalado asimétrico)
Temperatura de colorBlanco cálido 3000-3500K · Blanco frío 6000-6500K
IRC (CRI)> 75
Grado de protecciónIP65
LenteAcrílica óptica, resistente a UV e ignífuga
CarcasaABS inyectado
PCBAluminio (alta disipación térmica)
CircuitoCorriente constante integrado
Dimensiones módulo140 × 29 × 13,5 mm
Distancia entre módulos270 mm (paso de cadena)
Temperatura de trabajo-20 °C a +60 °C
Temperatura de almacenamiento-25 °C a +70 °C
Vida útil50.000 horas
Conexión máxima en serie20 módulos por línea
FijaciónCinta adhesiva térmica doble cara + tornillos
Embalaje10 ud/bolsa · 500 ud/caja
CertificacionesCE, RoHS
Garantía3 años

Questions fréquentes

¿Para qué aplicaciones está pensado el módulo perimetral CREE 6W?
Está diseñado para iluminar el perímetro de rótulos, banderolas y cajas de luz de una o dos caras con profundidades de 10 a 25 cm. Sus 3 diodos CREE XB-D y la lente asimétrica 15°x55° proyectan el haz lateralmente, creando una iluminación uniforme de ambas caras hasta aproximadamente 2 m de altura.
¿Cuántos módulos puedo conectar en una sola línea?
Hasta 20 módulos por línea conectados en serie (consumo total 120 W a 12 V ≈ 10 A). Para tiradas superiores, divide la instalación en varias líneas alimentadas en paralelo desde la fuente para evitar caídas de tensión.
¿Qué fuente de alimentación necesito?
Una fuente de 12 V DC dimensionada al consumo total con margen del 20%. Para una cadena de 10 módulos (60 W) basta una fuente Meanwell de 12 V / 75-100 W. Calcula la instalación completa con nuestra calculadora de módulos LED.
¿Es apto para instalación en exterior?
Sí. Su grado IP65 lo protege frente a polvo y chorros de agua a baja presión, válido para rótulos exteriores. Para inmersión o ambientes salinos consulta nuestros módulos IP67/IP68.
¿Cómo se fija el módulo?
Lleva cinta adhesiva térmica de doble cara en la base como ayuda al posicionado, pero la fijación definitiva siempre debe hacerse con tornillos a través de los anclajes laterales para garantizar la sujeción a largo plazo.
¿Qué distancia hay entre módulos en la cadena?
El paso estándar entre módulos es de 270 mm. Cada módulo es individualmente cortable, por lo que puedes recortar la cadena justo después de cualquier unidad para ajustarla a tu rótulo.
¿Es adecuado para iluminar cajas de luz de doble cara?
Sí, es uno de sus usos estrella. Gracias al haz asimétrico 15°x55° y los 3 diodos CREE de alta potencia, el módulo proyecta luz a lo largo del lateral interior, iluminando uniformemente ambas caras sin generar puntos calientes. Recomendamos una separación entre módulos de 25-30 cm para cajas de hasta 2 m de altura.
¿Qué ventaja aporta el diodo CREE frente a un SMD convencional?
Los diodos CREE XB-D ofrecen mayor eficacia lumínica, mejor consistencia de color entre lotes y vida útil superior (50.000 h) frente a SMD chinos de gama media. El resultado es una iluminación más uniforme y duradera, especialmente importante en instalaciones perimetrales visibles desde gran distancia.

Module LED CREE de 6 W de puissance, idéal pour l'éclairage périmétrique d'enseignes, de banderoles, de caissons lumineux, ou même comme éclairage mural. Jusqu'à une hauteur de 2 mètres. Il dispose d'une haute intensité lumineuse avec trois diodes CREE de 2W de puissance chacune. Total 6W de puissance pour le module LED. Il mesure 15 cm de long et 3 cm de large.



Module LED CREE 6W (Températures de couleur)

Disponible en stock en 6000ºK. Pour une demande de LED CREE blanc chaud ou LED CREE blanc neutre, une commande peut être passée, le délai de livraison étant d'environ 20 jours. Pour d'autres couleurs ou puissances sur mesure, veuillez nous consulter.



Puissances module LED CREE :

Pour des puissances différentes avec des diodes CREE, vous pouvez consulter notre barre LED de 11W avec diode CREE. D'autres formats de LED CREE sur PCB peuvent être consultés, pour les obtenir selon les mesures demandées. Il est important de prendre en compte les différences de tensions disponibles en stock. Le Module LED CREE fonctionne à 12VDC, tandis que la barre LED CREE fonctionne à 24V.



Accessoires

GP TRADER met à la disposition de ses clients des alimentations Meanwell, pour intérieur et extérieur. Ce produit peut également être utilisé avec des contrôleurs pour réguler l'intensité lumineuse.
