Módulo LED perimetral 1 diodo 1,44W

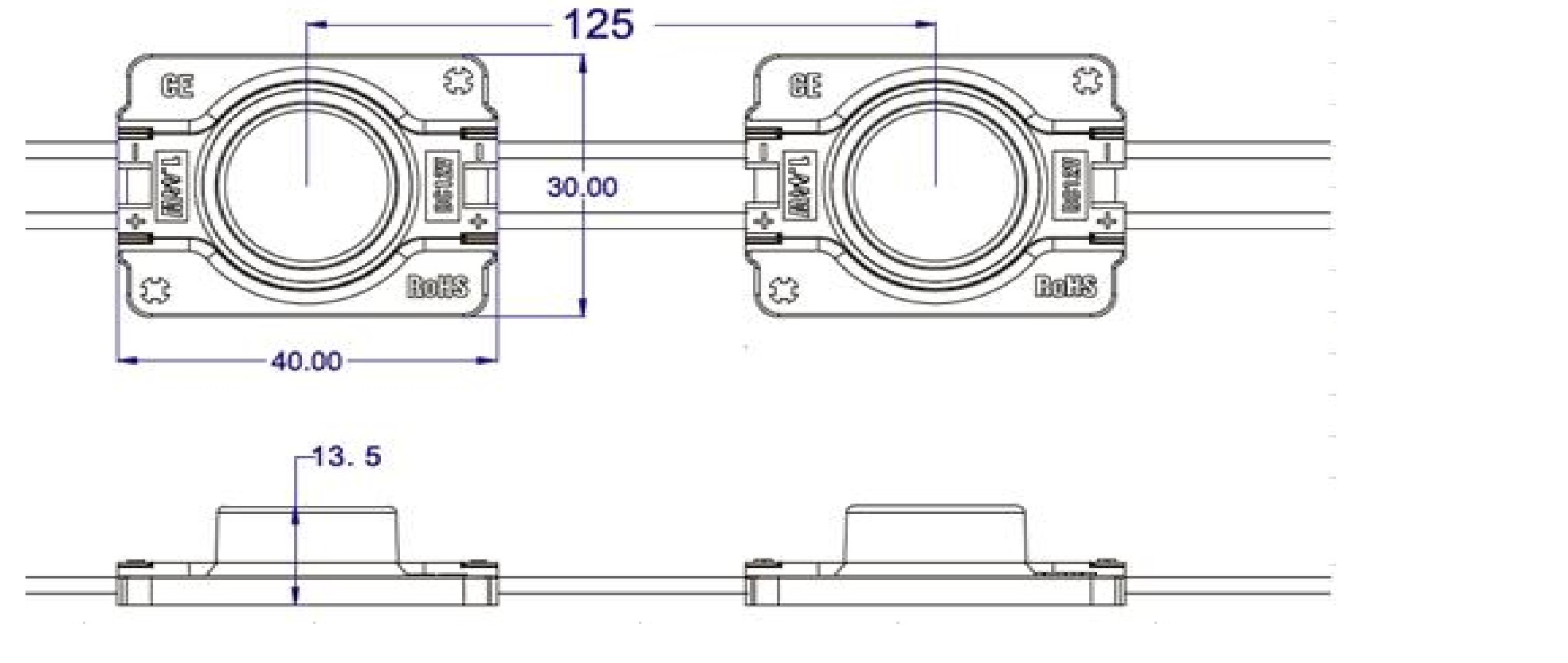

Módulo LED perimetral 12V 1,44W con lente asimétrica IP67 y cable de conexión sobre fondo blanco Banderola luminosa de doble cara iluminada con módulos LED perimetrales 12V en blanco frío 6000K Banderola luminosa retroiluminada lateralmente con módulos LED perimetrales 12V en blanco cálido 3000K Módulo LED perimetral 12V 1,44W con lente asimétrica IP67 aislado sobre fondo blanco para rotulación Vista superior de módulos LED perimetrales 12V 1,44W con óptica de emisión lateral para cajas de luz Perfil lateral de módulos LED perimetrales 12V 1,44W con encapsulado inyectado IP67 para cajas de luz Módulo LED perimetral 12V con cable de cobre estañado flexible para conexión en cadena Interconexión en cadena de módulos LED perimetrales 12V dentro del perfil de un rótulo luminoso Reverso de módulos LED perimetrales 12V con adhesivo 3M PE Foam para fijación rápida sin tornillos Embalaje industrial de módulos LED perimetrales 12V en bolsa con etiqueta técnica, marcado CE y lote Esquema de medidas del módulo LED perimetral 12V 1,44W: 40 x 30 x 13,5 mm y 125 mm entre centros Módulo LED perimetral 1 diodo 1,44W — PROD 1764796012993 mod perimetral 1d 144w 12v 1 Módulo LED perimetral 1 diodo 1,44W — PROD 1764796012993 mod perimetral 1d 144w 12v 3

Especificaciones revisadas:

Módulo LED perimetral 1 diodo 1,44W ideal para banderolas, cajas de luz doble cara y rótulos con iluminación lateral. Alta potencia concentrada y haz asimétrico 56°x12° para iluminación uniforme de bordes y contornos.

0.82 € (IVA incl.) por módulo SKU: PROD-1764796012993 En stock Pedido mínimo: 100 módulos

Especificaciones técnicas

MarcaGP Trader
Tipo de LEDSMD 3030 (1 diodo de alta potencia)
Potencia1,44 W
Tensión de trabajo12 V DC
Flujo luminoso120-140 lm
Eficacia luminosa≈ 95 lm/W
Ángulo de apertura56° x 12° (haz ovalado asimétrico)
Temperatura de colorBlanco cálido 3000-3300K · Neutro 4000-4500K · Frío 6000-6500K
IRC (CRI)> 75
Grado de protecciónIP66
LenteAcrílica óptica, resistente a UV e ignífuga
CarcasaABS inyectado
PCBAluminio (alta disipación térmica)
CircuitoCorriente constante integrado
Dimensiones módulo40 × 30 × 13,5 mm
Distancia entre módulos125 mm (paso de cadena)
Peso unitario11,2 g
Temperatura de trabajo-20 °C a +60 °C
Temperatura de almacenamiento-25 °C a +70 °C
Vida útil50.000 horas
Conexión máxima en serie30 módulos por línea
FijaciónCinta adhesiva 3M trasera + tornillos
Embalaje20 ud/tira · 100 ud/bolsa
CertificacionesCE, RoHS
Garantía3 años (política GP Trader)

Preguntas frecuentes

¿Para qué aplicaciones está pensado el módulo perimetral 1,44W?
Está diseñado para iluminar el perímetro de rótulos, banderolas y cajas de luz de una o dos caras con profundidades de 7 a 15 cm. Su lente asimétrica 56°x12° proyecta el haz de forma lateral, creando contornos uniformes y efectos wall-washer hasta aproximadamente 1 m de altura.
¿Cuántos módulos puedo conectar en una sola línea?
Hasta 30 módulos por línea conectados en serie (consumo total 43,2 W a 12 V ≈ 3,6 A). Para tiradas superiores, divide la instalación en varias líneas alimentadas en paralelo desde la fuente.
¿Qué fuente de alimentación necesito?
Una fuente de 12 V DC dimensionada al consumo total con un margen del 20%. Para una cadena de 20 módulos (28,8 W) basta una fuente Meanwell de 12 V / 40-60 W. Calcula la instalación completa con nuestra calculadora de módulos LED.
¿Es apto para instalación en exterior?
Sí. Su grado IP66 lo protege frente a polvo y chorros de agua a presión, por lo que es válido para rótulos exteriores. Para inmersión o ambientes salinos consulta nuestros módulos IP67/IP68.
¿Cómo se fija el módulo?
Lleva cinta adhesiva 3M en la base como ayuda al posicionado, pero la fijación definitiva siempre debe hacerse con tornillos a través de los anclajes laterales para garantizar la sujeción a largo plazo.
¿Qué distancia hay entre módulos en la cadena?
El paso estándar entre módulos es de 125 mm. Cada módulo es individualmente cortable, por lo que puedes recortar la cadena justo después de cualquier unidad para ajustarla a tu rótulo.
¿Es adecuado para iluminar banderolas de doble cara?
Sí, es uno de sus usos estrella. Gracias al haz asimétrico 56°x12°, el módulo proyecta luz a lo largo del lateral interior de la banderola, iluminando uniformemente ambas caras sin generar puntos calientes. Recomendamos una separación entre módulos de 8-10 cm para banderolas de hasta 1 m de altura.
¿Cuántos módulos necesito para una caja de luz doble cara?
Para cajas de luz doble cara o banderolas, calcule aproximadamente 10-12 módulos por metro lineal de perímetro interior, instalados en el canto interno. Esta densidad asegura una iluminación homogénea de ambas caras alimentando a 12V DC con fuente de tensión constante correctamente dimensionada.

Módulo LED perimetral de 1,44 W a 12 V DC equipado con un único diodo SMD 3030 de alta potencia y lente óptica acrílica 56° x 12°, diseñado específicamente para iluminar el contorno de rótulos, banderolas y cajas de luz de una o dos caras con profundidades de 7 a 15 cm. Su haz asimétrico ovalado proyecta la luz de forma lateral creando un acabado uniforme tipo wall-washer hasta 1 m de altura.

Construido con carcasa ABS inyectado, PCB de aluminio para máxima disipación térmica y circuito de corriente constante integrado, garantiza un flujo luminoso estable de 120-140 lm y una vida útil de 50.000 horas. Grado de protección IP66, certificado CE y RoHS. Disponible en blanco cálido (3000K), neutro (4000K), frío (6500K) y frío extremo (9000-10000K).

Dimensiones reales 40 × 30 × 13,5 mm, paso de cadena 125 mm, peso unitario 11,2 g. Conexión máxima en serie de 30 módulos por línea. Fijación por cinta 3M y tornillos. Embalaje en tiras de 20 unidades. Garantía 3 años.

Especialista en banderolas y cajas de luz doble cara

Las banderolas (rótulos perpendiculares a fachada) son una de las aplicaciones donde este módulo LED perimetral rinde mejor. Su haz asimétrico de 56°x12° proyecta la luz a lo largo del lateral de la banderola, iluminando uniformemente ambas caras de cajas de luz de doble cara sin puntos calientes. Recomendamos una separación entre módulos de 8-10 cm para banderolas de hasta 1 m de altura, alimentadas a 12V DC con fuente de tensión constante. Ideal también para rótulos corpóreos retroiluminados, letras corpóreas perimetrales y banderolas LED comerciales en farmacias, hoteles y locales de hostelería.
