Module LED périmétrique 1 diode 1,44W - 12V

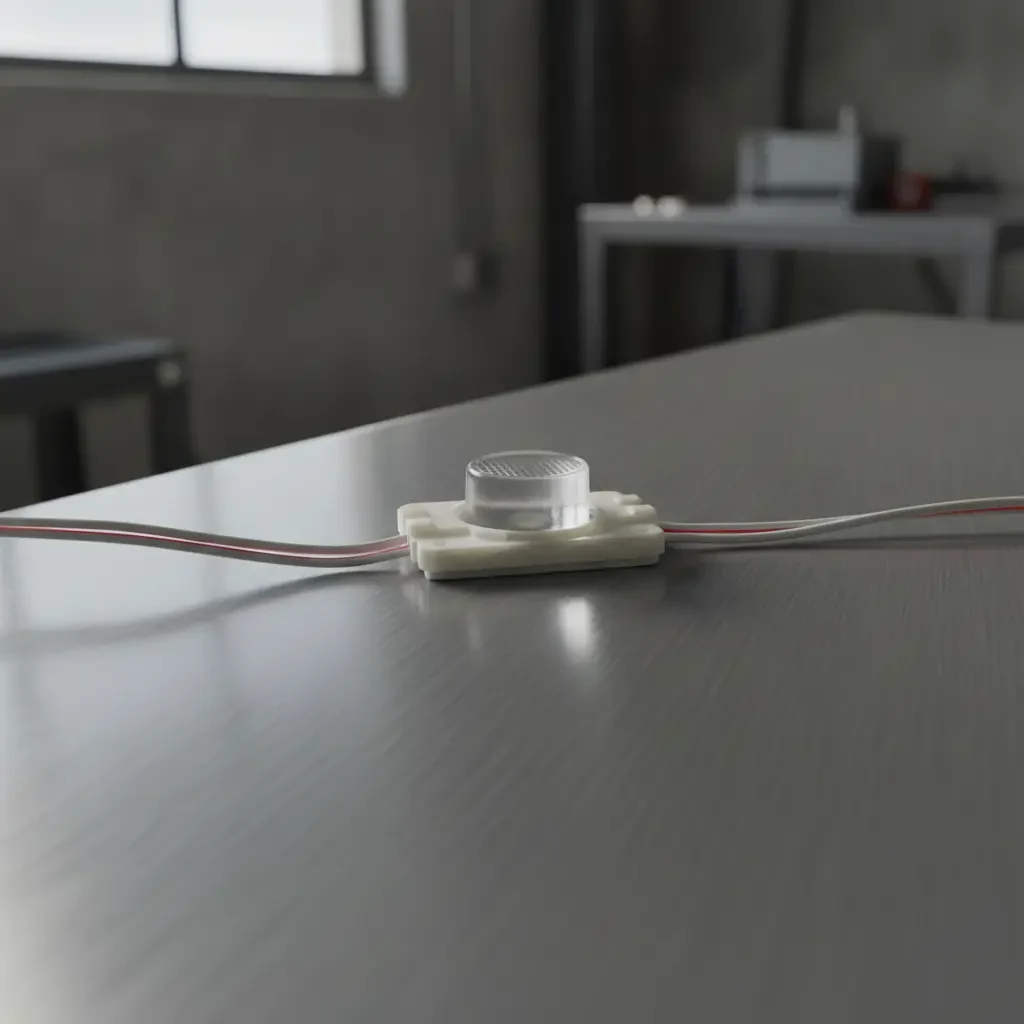

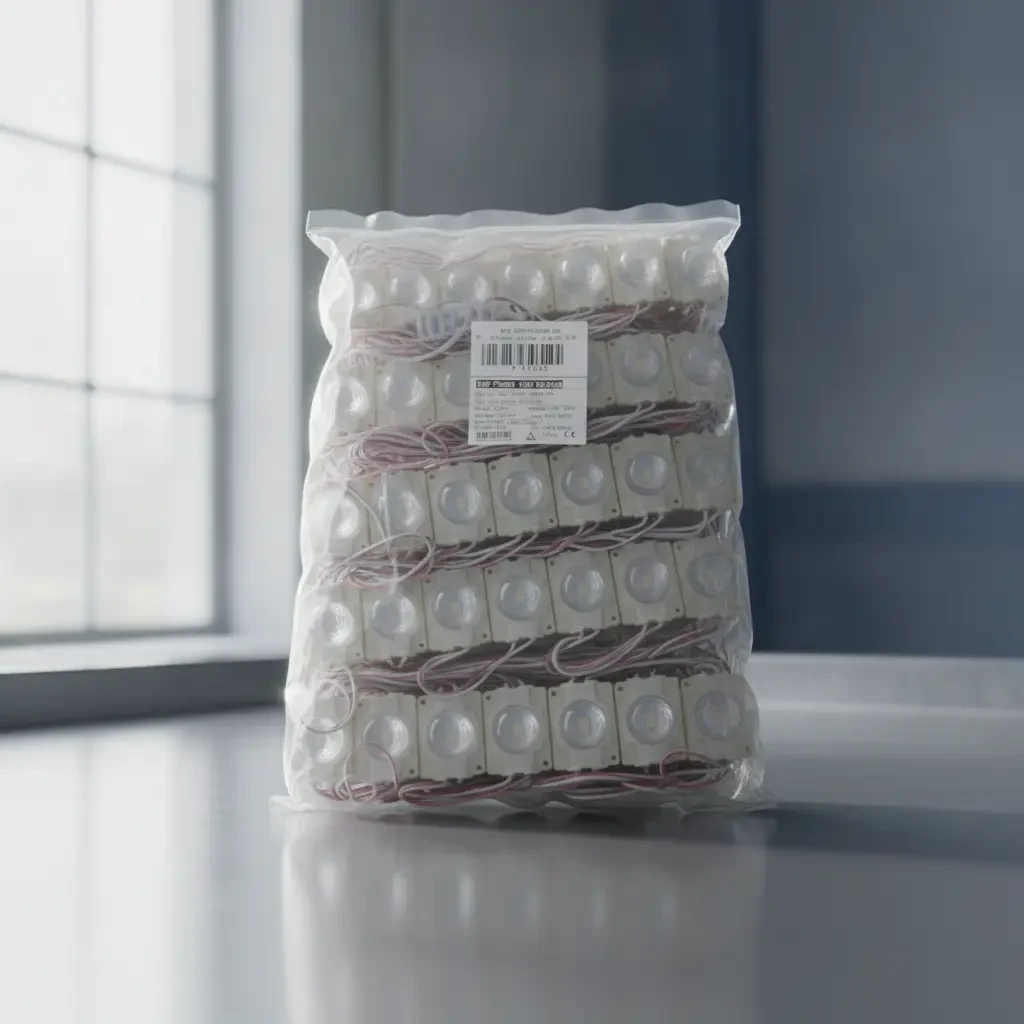

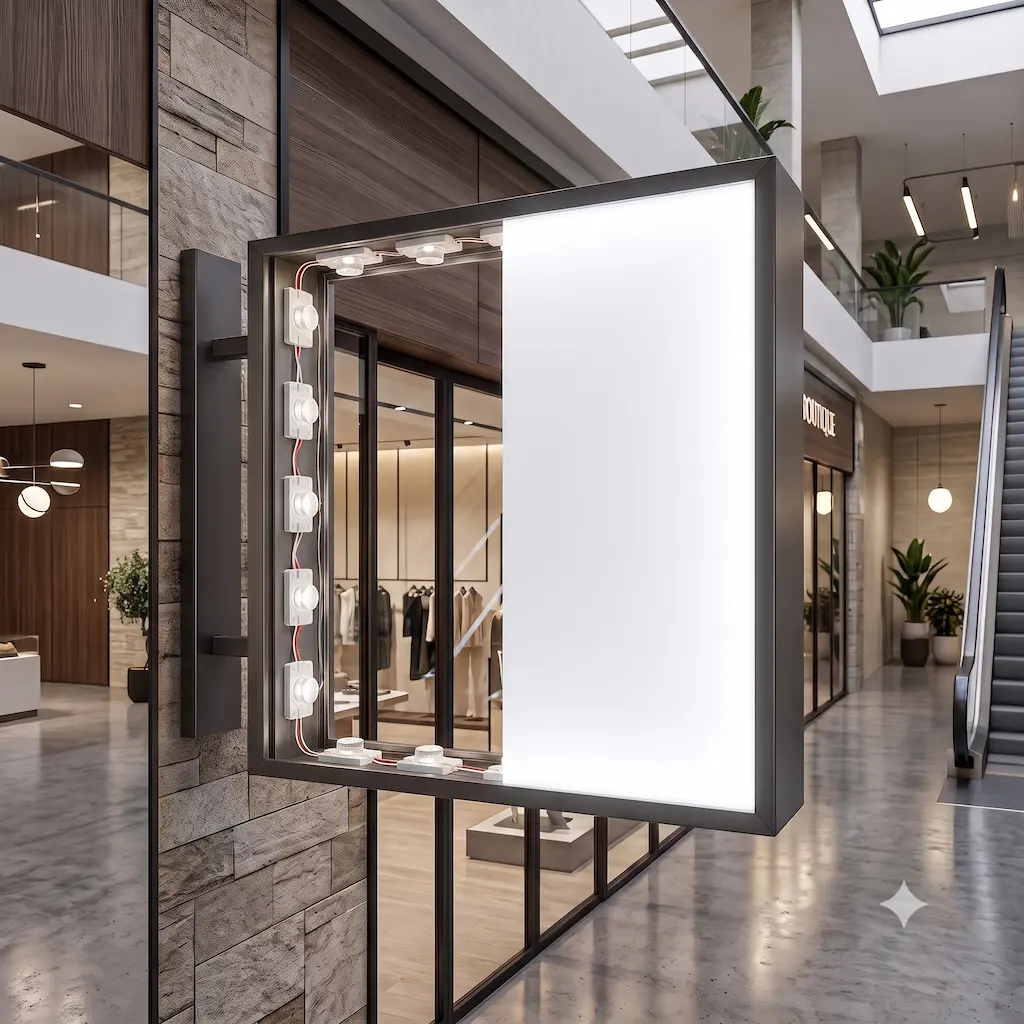

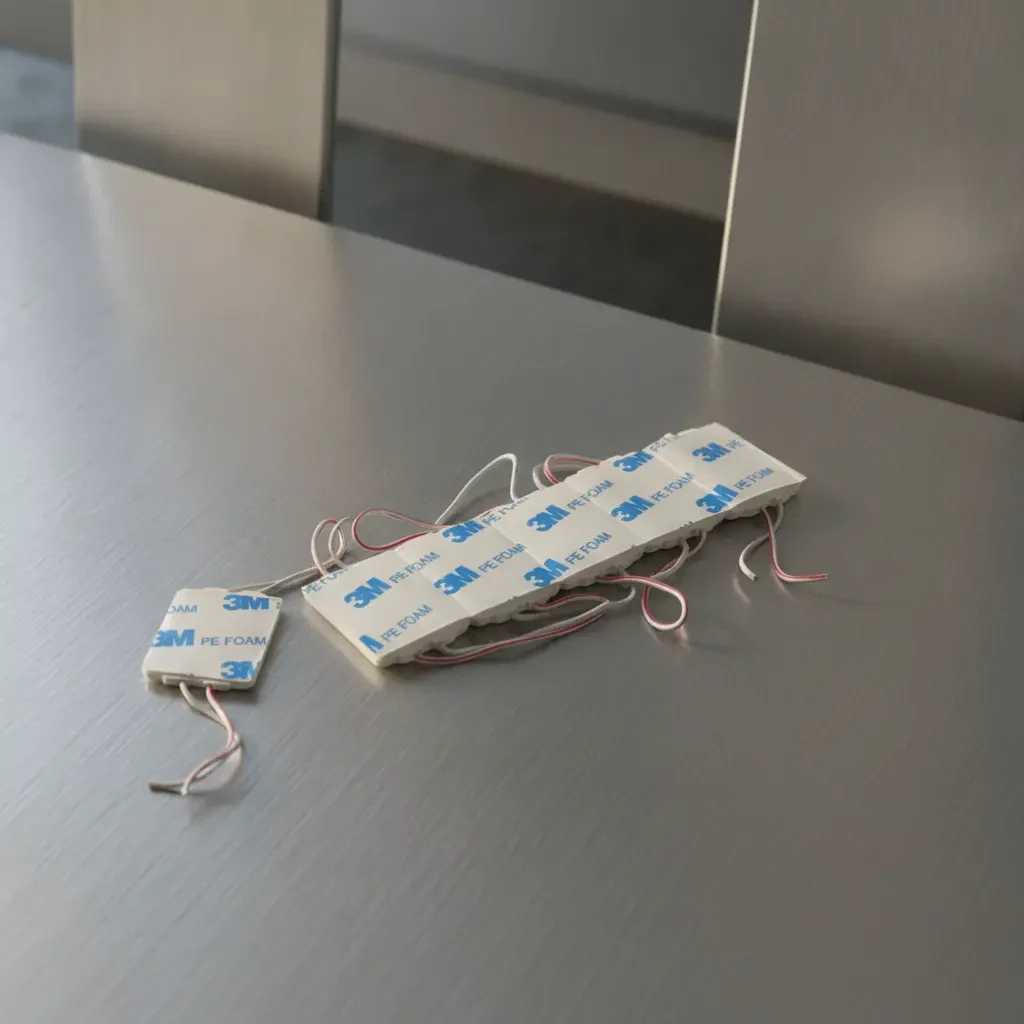

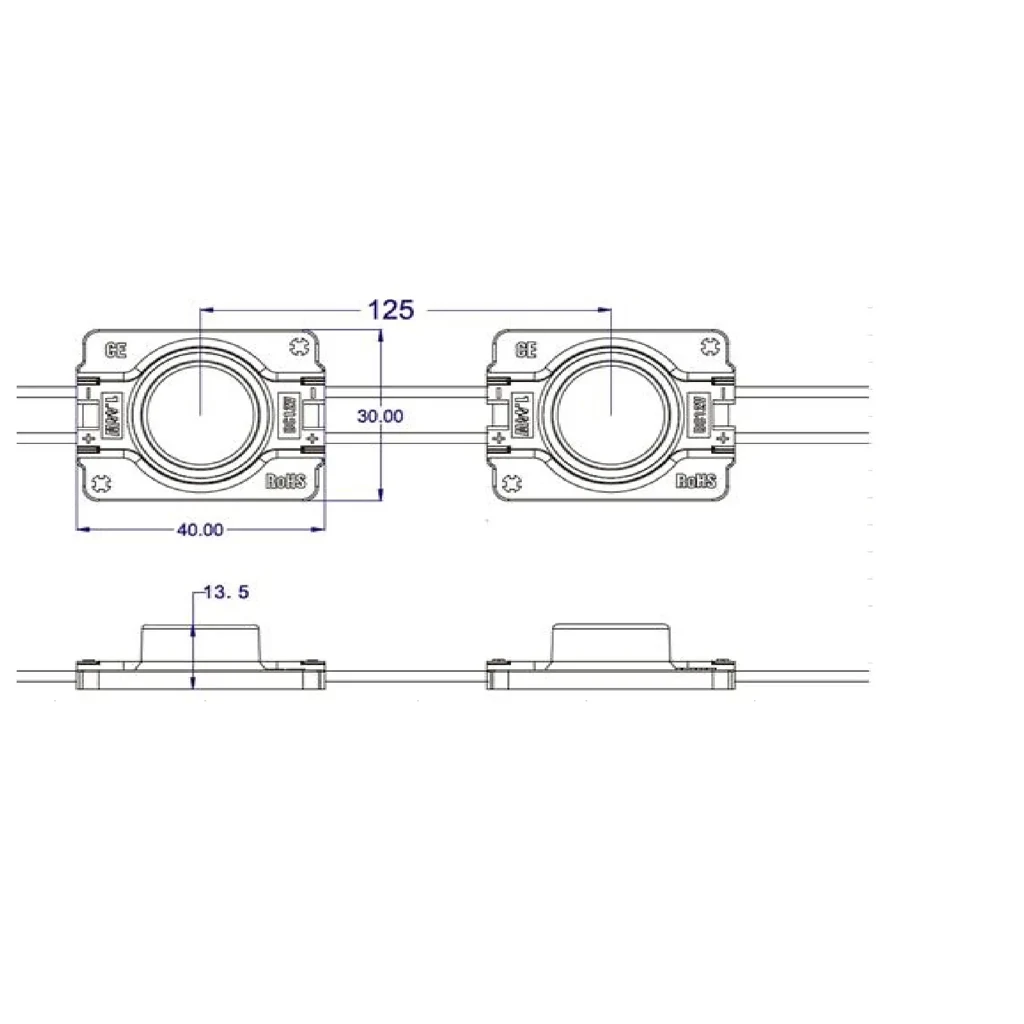

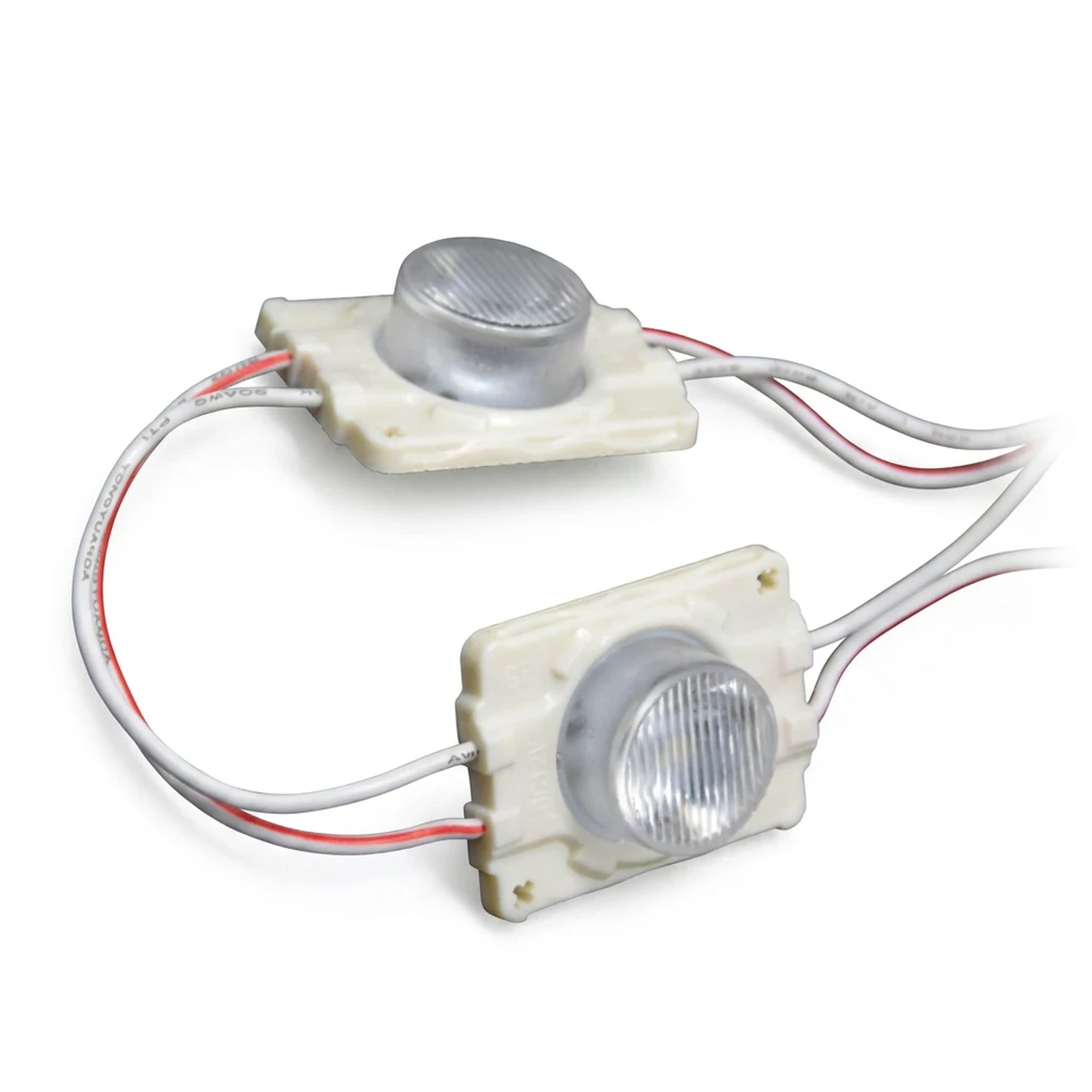

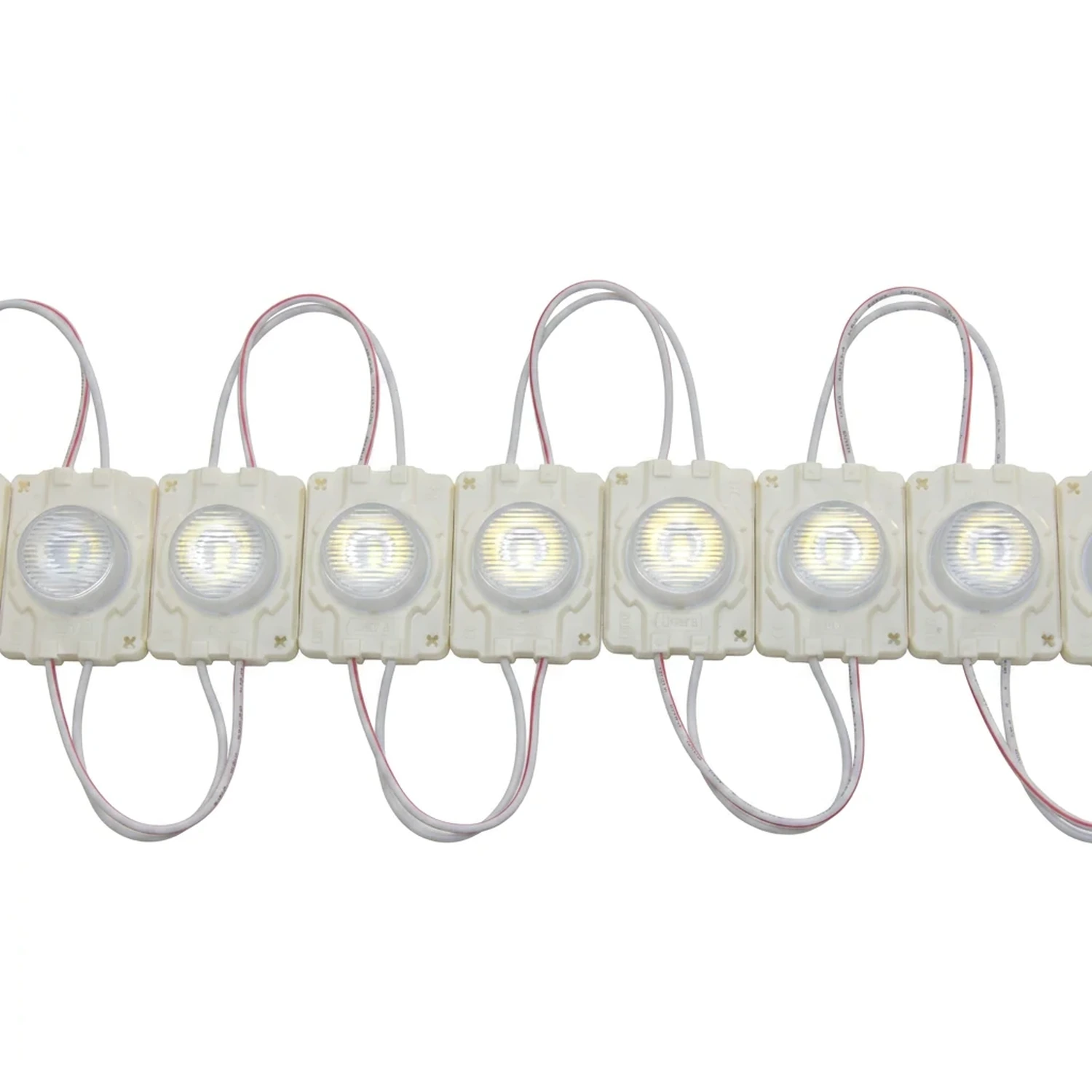

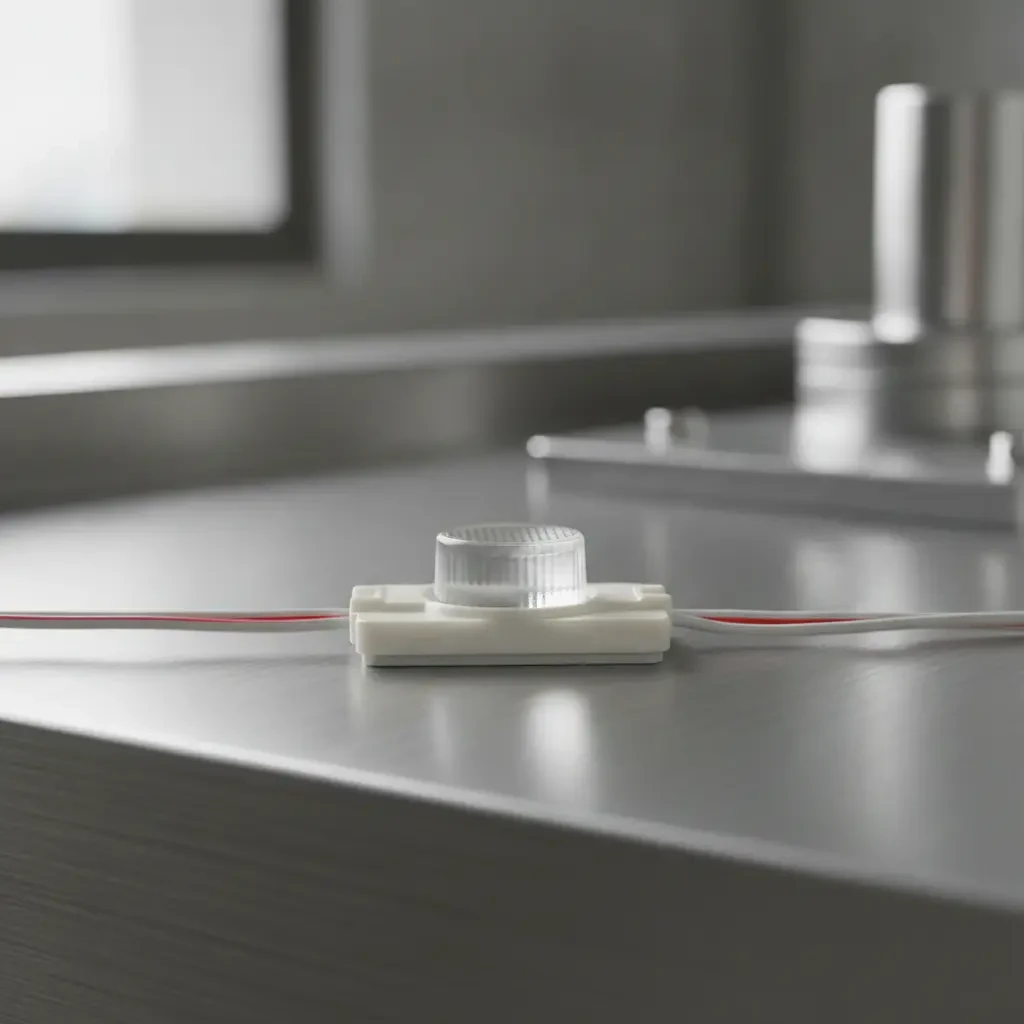

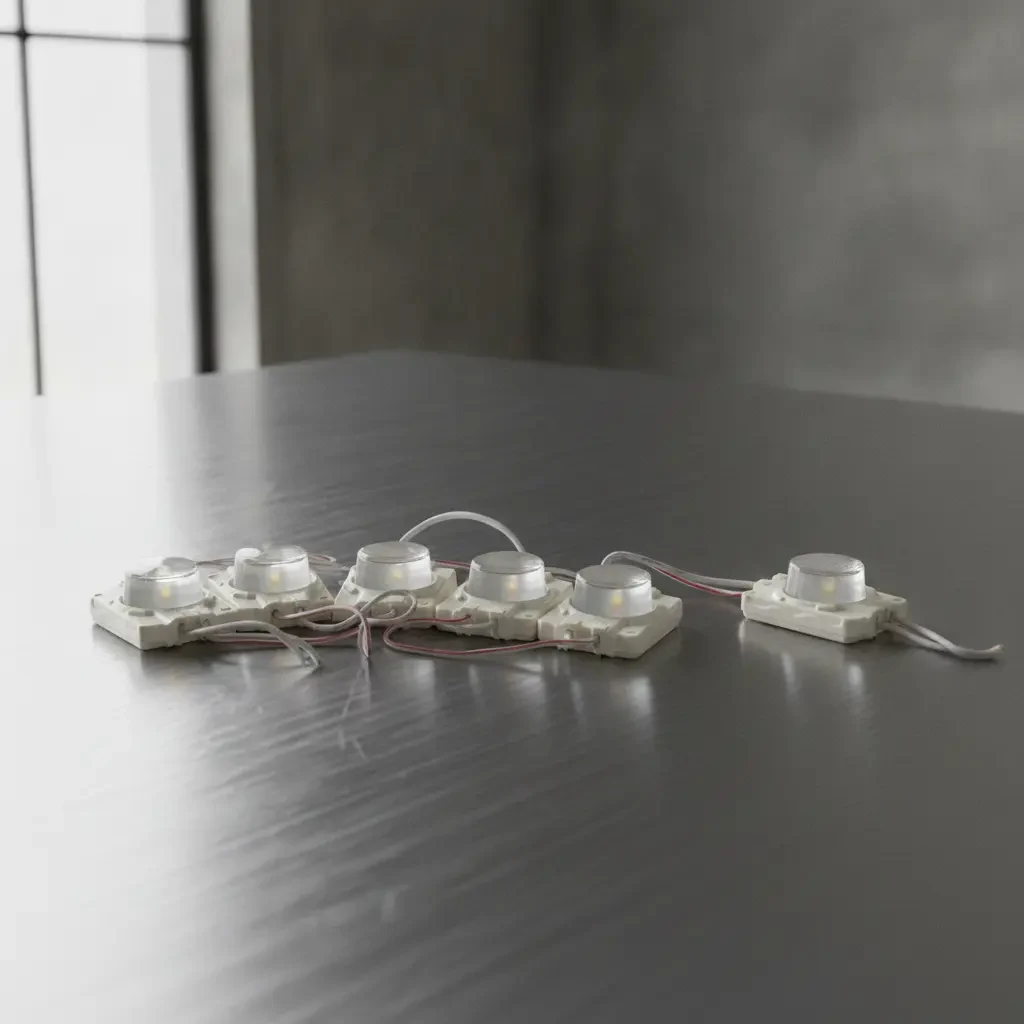

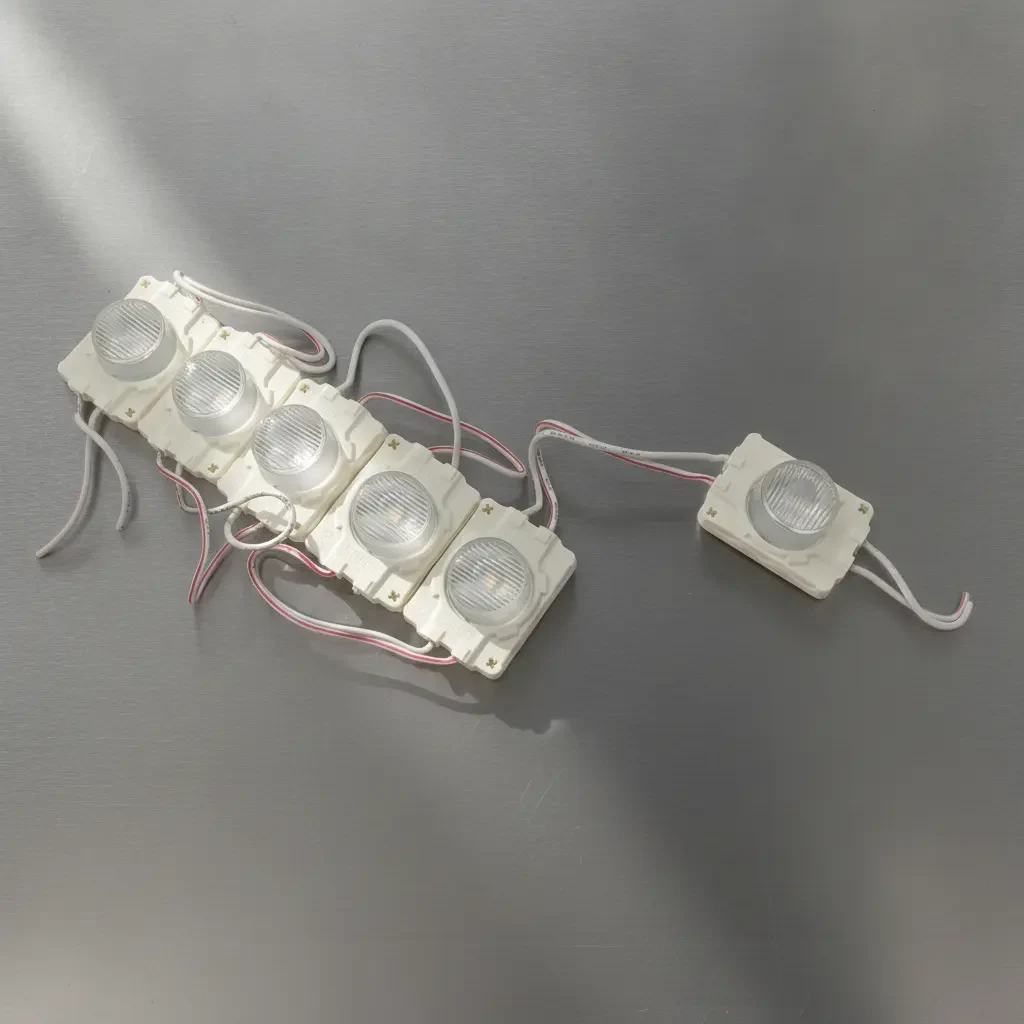

Module LED périmétrique 12V 1,44W à lentille asymétrique IP67 avec câble sur fond blanc Enseigne drapeau double face éclairée par des modules LED périmétriques 12V en blanc froid 6000K Enseigne drapeau rétroéclairée latéralement par des modules LED périmétriques 12V en blanc chaud 3000K Module LED périmétrique 12V 1,44W à lentille asymétrique IP67 isolé sur fond blanc pour enseignes Vue de dessus de modules LED périmétriques 12V 1,44W à optique latérale pour caissons lumineux Profil latéral de modules LED périmétriques 12V 1,44W à encapsulation injectée IP67 pour caissons Module LED périmétrique 12V avec câble en cuivre étamé souple pour raccordement en chaîne Interconnexion en chaîne de modules LED périmétriques 12V dans le profilé d’une enseigne Dos de modules LED périmétriques 12V avec adhésif 3M PE Foam pour fixation rapide sans vis Emballage industriel de modules LED périmétriques 12V en sachet avec étiquette technique, marquage CE et lot Schéma coté du module LED périmétrique 12V 1,44W : 40 x 30 x 13,5 mm et 125 mm entre axes Module LED périmétrique 1 diode 1,44W - 12V — PROD 1764796012993 mod perimetral 1d 144w 12v 1 Module LED périmétrique 1 diode 1,44W - 12V — PROD 1764796012993 mod perimetral 1d 144w 12v 3

Fiche technique révisée:

Module LED périmétrique 1 diode 1,44W idéal pour banderoles, caissons lumineux double face et enseignes à éclairage latéral. Haute puissance concentrée et faisceau asymétrique 56°x12° pour un éclairage uniforme des bords.

0.82 € (TTC) par module SKU: PROD-1764796012993 En stock Commande minimale : 100 modules

Spécifications techniques

MarcaGP Trader
Tipo de LEDSMD 3030 (1 diodo de alta potencia)
Potencia1,44 W
Tensión de trabajo12 V DC
Flujo luminoso120-140 lm
Eficacia luminosa≈ 95 lm/W
Ángulo de apertura56° x 12° (haz ovalado asimétrico)
Temperatura de colorBlanco cálido 3000-3300K · Neutro 4000-4500K · Frío 6000-6500K
IRC (CRI)> 75
Grado de protecciónIP66
LenteAcrílica óptica, resistente a UV e ignífuga
CarcasaABS inyectado
PCBAluminio (alta disipación térmica)
CircuitoCorriente constante integrado
Dimensiones módulo40 × 30 × 13,5 mm
Distancia entre módulos125 mm (paso de cadena)
Peso unitario11,2 g
Temperatura de trabajo-20 °C a +60 °C
Temperatura de almacenamiento-25 °C a +70 °C
Vida útil50.000 horas
Conexión máxima en serie30 módulos por línea
FijaciónCinta adhesiva 3M trasera + tornillos
Embalaje20 ud/tira · 100 ud/bolsa
CertificacionesCE, RoHS
Garantía3 años (política GP Trader)

Questions fréquentes

¿Para qué aplicaciones está pensado el módulo perimetral 1,44W?
Está diseñado para iluminar el perímetro de rótulos, banderolas y cajas de luz de una o dos caras con profundidades de 7 a 15 cm. Su lente asimétrica 56°x12° proyecta el haz de forma lateral, creando contornos uniformes y efectos wall-washer hasta aproximadamente 1 m de altura.
¿Cuántos módulos puedo conectar en una sola línea?
Hasta 30 módulos por línea conectados en serie (consumo total 43,2 W a 12 V ≈ 3,6 A). Para tiradas superiores, divide la instalación en varias líneas alimentadas en paralelo desde la fuente.
¿Qué fuente de alimentación necesito?
Una fuente de 12 V DC dimensionada al consumo total con un margen del 20%. Para una cadena de 20 módulos (28,8 W) basta una fuente Meanwell de 12 V / 40-60 W. Calcula la instalación completa con nuestra calculadora de módulos LED.
¿Es apto para instalación en exterior?
Sí. Su grado IP66 lo protege frente a polvo y chorros de agua a presión, por lo que es válido para rótulos exteriores. Para inmersión o ambientes salinos consulta nuestros módulos IP67/IP68.
¿Cómo se fija el módulo?
Lleva cinta adhesiva 3M en la base como ayuda al posicionado, pero la fijación definitiva siempre debe hacerse con tornillos a través de los anclajes laterales para garantizar la sujeción a largo plazo.
¿Qué distancia hay entre módulos en la cadena?
El paso estándar entre módulos es de 125 mm. Cada módulo es individualmente cortable, por lo que puedes recortar la cadena justo después de cualquier unidad para ajustarla a tu rótulo.
¿Es adecuado para iluminar banderolas de doble cara?
Sí, es uno de sus usos estrella. Gracias al haz asimétrico 56°x12°, el módulo proyecta luz a lo largo del lateral interior de la banderola, iluminando uniformemente ambas caras sin generar puntos calientes. Recomendamos una separación entre módulos de 8-10 cm para banderolas de hasta 1 m de altura.
¿Cuántos módulos necesito para una caja de luz doble cara?
Para cajas de luz doble cara o banderolas, calcule aproximadamente 10-12 módulos por metro lineal de perímetro interior, instalados en el canto interno. Esta densidad asegura una iluminación homogénea de ambas caras alimentando a 12V DC con fuente de tensión constante correctamente dimensionada.

Module LED périmétrique de 1,44 W à 12 V DC équipé d'une diode SMD 3030 de haute puissance et d'une lentille optique acrylique 56° x 12°, conçu pour éclairer le contour des enseignes, banderoles et caissons lumineux simple ou double face d'une profondeur de 7 à 15 cm. Son faisceau ovale asymétrique projette la lumière latéralement et crée un effet wall-washer uniforme jusqu'à 1 m de hauteur.

Boîtier ABS injecté, PCB en aluminium pour une dissipation thermique optimale et driver à courant constant intégré, garantissant un flux lumineux stable de 120-140 lm et une durée de vie de 50 000 heures. Indice de protection IP66, certifications CE et RoHS. Disponible en blanc chaud (3000K), neutre (4000K), froid (6500K) et très froid (9000-10000K).

Dimensions 40 × 30 × 13,5 mm, pas de chaîne 125 mm, poids unitaire 11,2 g. Jusqu'à 30 modules en série par ligne. Fixation par ruban 3M et vis. Garantie 3 ans.

Spécialiste des banderoles et caissons double face

Les banderoles (enseignes perpendiculaires à la façade) sont l'une des applications où ce module LED périmétrique excelle. Son faisceau asymétrique de 56°x12° projette la lumière le long du côté de la banderole, éclairant uniformément les deux faces des caissons lumineux double face sans points chauds. Espacement recommandé de 8-10 cm pour des banderoles jusqu'à 1 m de haut, alimentées en 12V DC. Idéal également pour les lettres boîtiers rétroéclairées et les enseignes drapeau LED commerciales.
