Regulador LED 1 canal 4A 5-24V IP20 – V1-A

Regulador LED V1-A de 1 canal e 4A para fitas LED de 5-24V

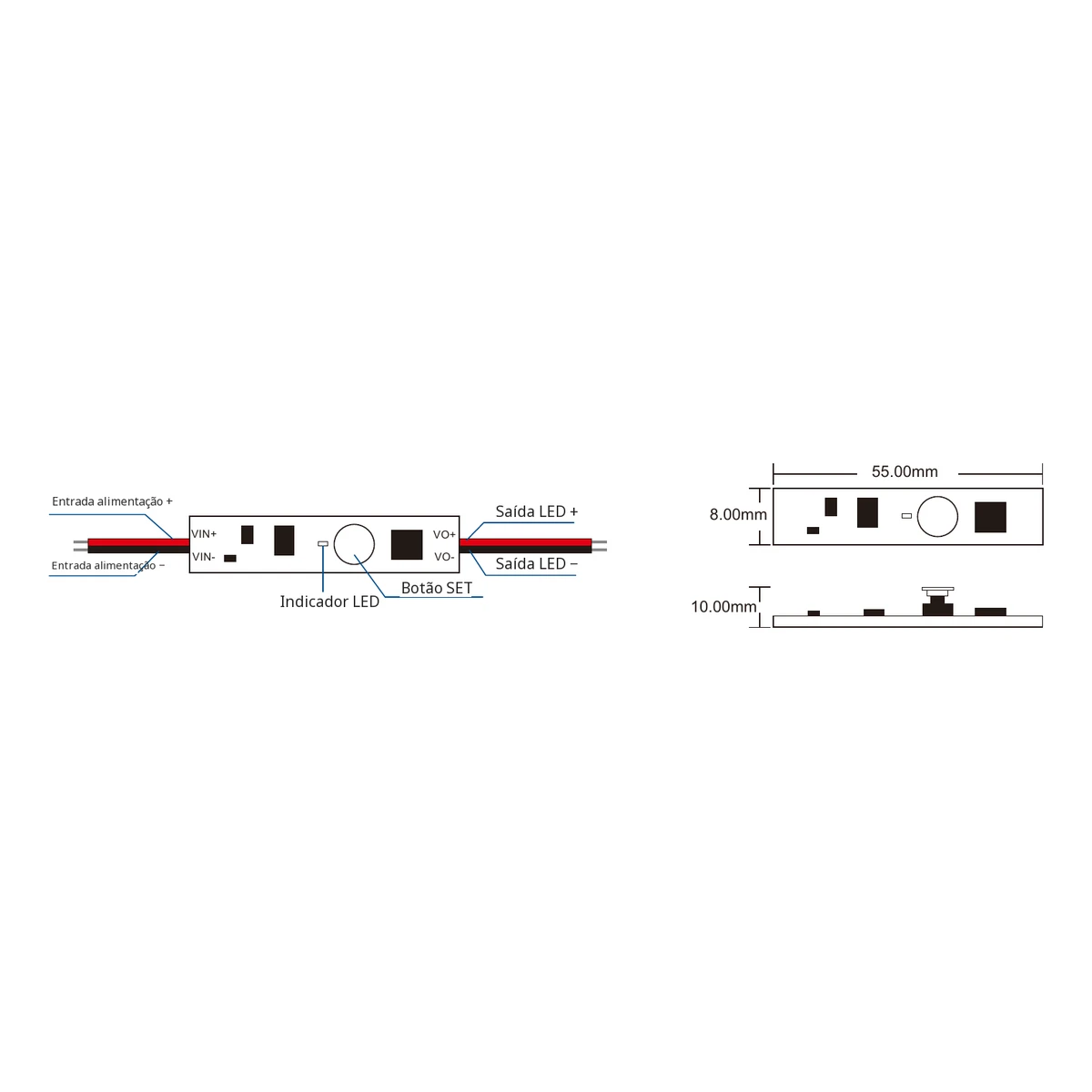

Dimmer LED Skydance V1-A: dados técnicos, controlos e desenho de dimensões
Infografia baseada na ficha oficial do dimmer LED Skydance V1-A, com parâmetros, controlos e medidas de montagem.

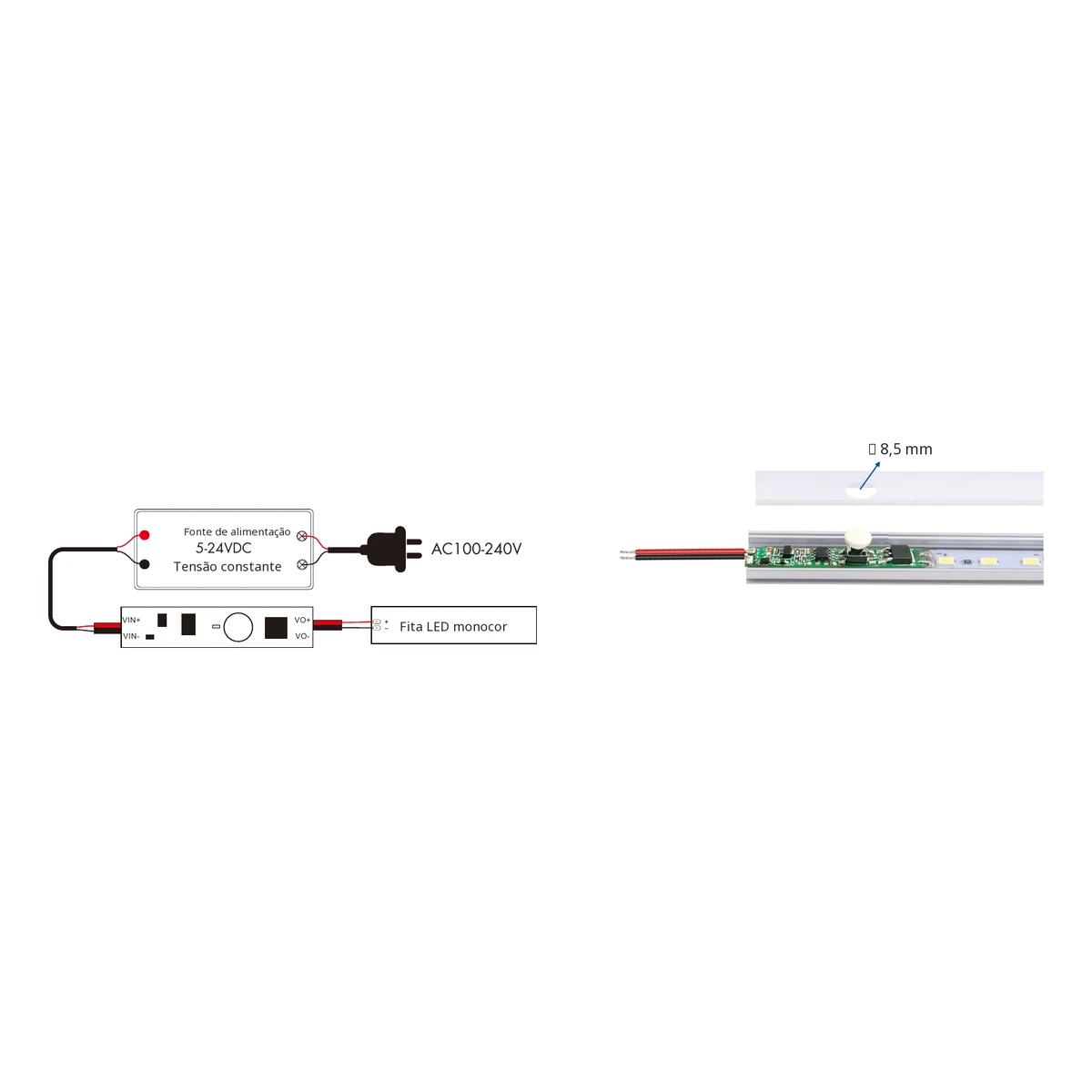

Dimmer LED Skydance V1-A: esquema oficial de ligação e instalação
Esquema técnico oficial de cablagem, ligação e instalação do dimmer LED Skydance V1-A.
Dimmer LED Skydance V1-A: esquema oficial de ligação e instalação
Esquema técnico oficial de cablagem, ligação e instalação do dimmer LED Skydance V1-A.

Especificações revistas:

Regulador LED de tensão constante com 1 canal a 4 A, entrada 5-24V DC e saída PWM. Controlo por Botão integrado (sem RF), proteção IP20 e regulação 0-100% sem cintilação.

2.67 € (IVA incl.) por unidade SKU: V1-A Sem stock Pedido mínimo: 10 unidades

Especificações técnicas

ReferenciaV1-A
Tipo de dispositivoRegulador LED de tensión constante (CV)
ControlPulsador integrado (sin RF)
Tensión de alimentación5-24V DC
Canales de salida1 canal
Corriente por canal4 A
Corriente máxima total4 A
Potencia total20-96W (5-24V)
Señal de salidaPWM tensión constante
Niveles de regulación4096 niveles de gris / 256 pasos de brillo
Rango de regulación0-100% sin parpadeo
Alcance RFNo aplica
Mandos emparejablesNo aplica
ProteccionesSobrecarga, cortocircuito y sobrecalentamiento
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
Dimensiones55*28*14 mm
CertificacionesCE, RoHS
Garantía3 años

Perguntas frequentes

¿Cuántos vatios admite el V1-A?
Admite 20-96W en total según la tensión de alimentación (5-24V), con 4 A por canal repartidos en 1 canal.
¿Qué tipo de iluminación puedo regular con el V1-A?
Tiras LED monocolor, módulos LED de rotulación, neón LED flexible y perfiles de aluminio que trabajen en tensión constante dentro del rango 5-24V en corriente continua.
¿Cómo se controla el V1-A?
Mediante Pulsador integrado (sin RF). La regulación se realiza en el secundario, después de la fuente de alimentación, con salida PWM de 4096 niveles para evitar el parpadeo.
¿Se puede instalar en exterior?
No directamente. Su grado de protección IP20 exige instalarlo en interior, en cuadro eléctrico, falso techo o caja estanca externa.
¿Necesito una fuente de alimentación aparte?
Sí. Este equipo regula en el secundario, por lo que debe conectarse después de una fuente de alimentación LED de tensión constante de 5-24V con potencia suficiente para la carga instalada.
¿Qué garantía y condiciones de compra tiene?
Incluye 3 años de garantía GP Trader. Se vende en packs indivisibles de 10 unidades a precio neto de fábrica, con un 20 % de anticipo en la reserva y entrega estimada en unos 30 días.

Regulador LED V1-A: regulação profissional de 20-96W em 5-24V

O V1-A é um regulador LED de tensão constante concebido para variar a intensidade de fitas LED monocor, módulos de sinalética e perfis de alumínio alimentados entre 5-24V em corrente contínua. Fornece 4 A por canal em 1 canal, com potência total de 20-96W, e trabalha sempre no secundário, depois da fonte de alimentação.

Controlo por Botão integrado (sem RF)

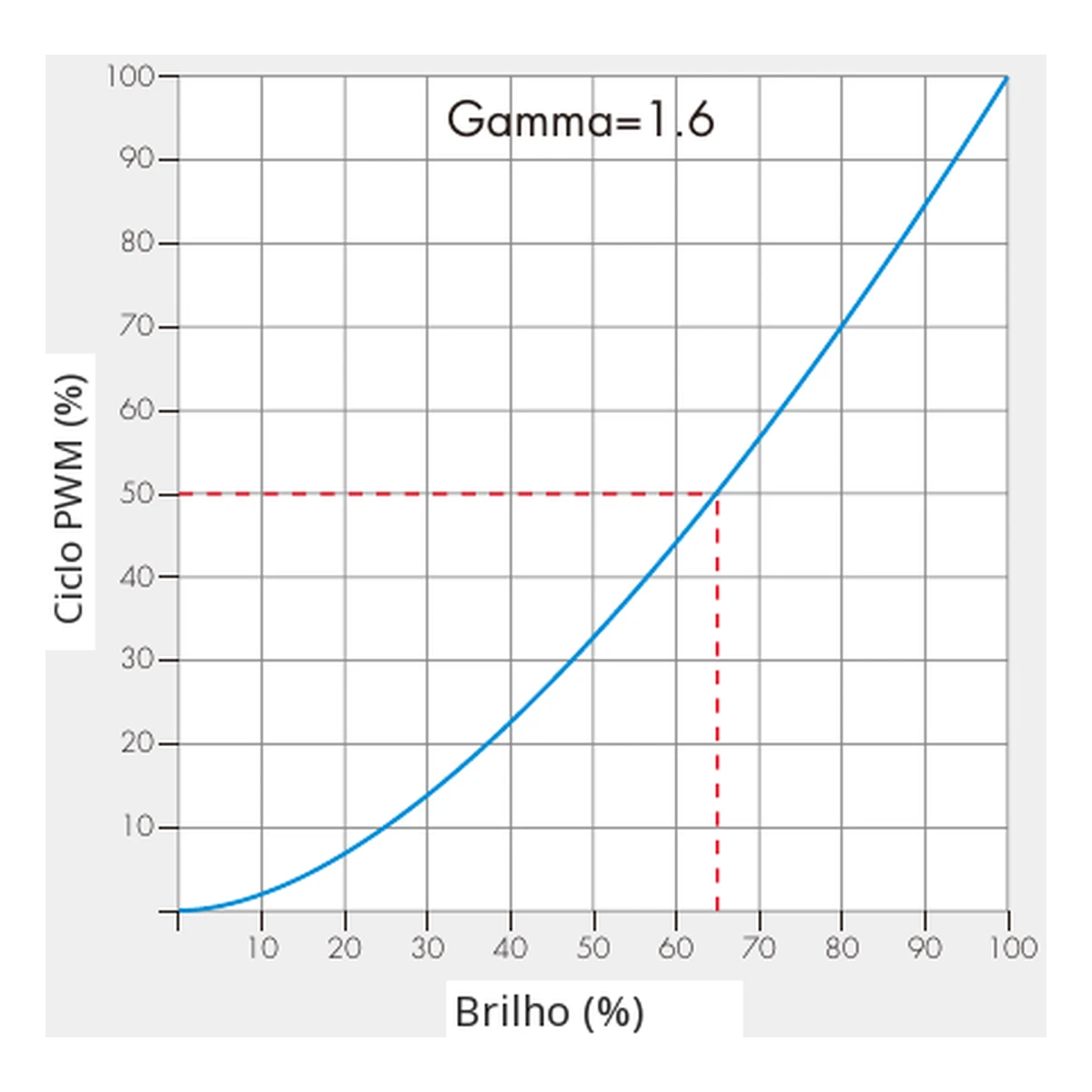

O equipamento é comandado por Botão integrado (sem RF). A eletrónica gera um sinal PWM de alta frequência com 4096 níveis de escala de cinzentos e 256 passos de brilho, eliminando a cintilação visível e em câmara, requisito habitual em montras, retalho, hotelaria e estúdios.

Instalação e proteções

A caixa IP20 mede 55*28*14 mm e fixa-se com parafusos ou abraçadeira. Integra proteção contra sobrecarga, curto-circuito e sobreaquecimento. Dimensione a carga deixando 20 % de margem abaixo dos 4 A máximos e use secção de cabo adequada em tramos longos.

Compatibilidade

Verificado com as fitas LED e módulos LED da GP Trader e com as fontes de alimentação LED de 5-24V que distribuímos. Certificado CE e RoHS, com 3 anos de garantia.
