Regulador LED 1 canal 3A 12-24V IP20 – V1-N

Regulador LED V1-N de 1 canal y 3A para tiras LED de 12-24V

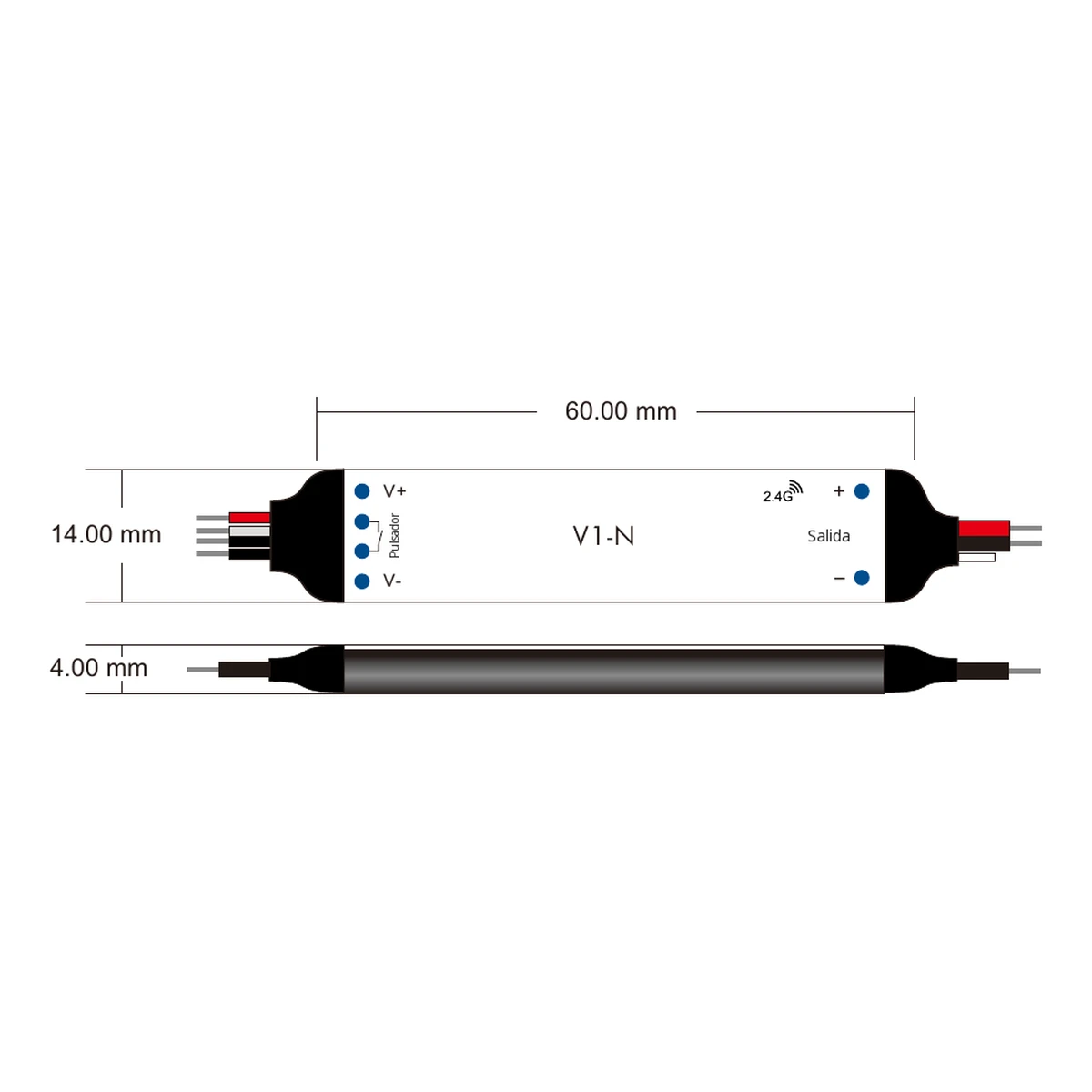

Dimmer LED Skydance V1-N: ficha técnica, controles y croquis de dimensiones
Infografía basada en la ficha oficial del dimmer LED Skydance V1-N, con parámetros, controles y medidas de montaje.

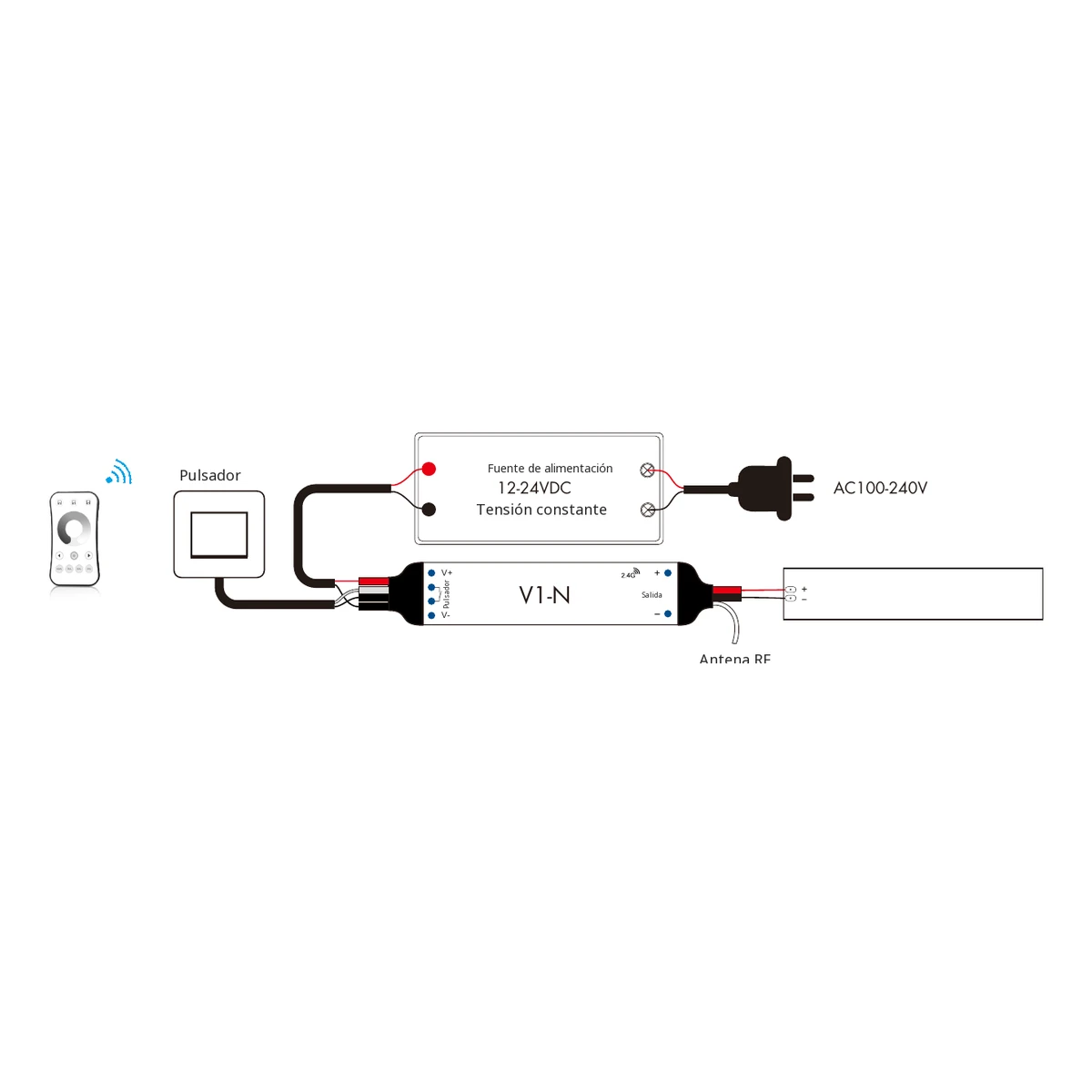

Dimmer LED Skydance V1-N: esquema oficial de conexión e instalación
Esquema técnico oficial de cableado, conexión e instalación del dimmer LED Skydance V1-N.
Dimmer LED Skydance V1-N: esquema oficial de conexión e instalación
Esquema técnico oficial de cableado, conexión e instalación del dimmer LED Skydance V1-N.

Especificaciones revisadas:

Regulador LED de tensión constante con 1 canal a 3 A, entrada 12-24V DC y salida PWM. Control por Push-Dim por pulsador, grado de protección IP20 y regulación 0-100% sin parpadeo.

4.39 € (IVA incl.) por unidad SKU: V1-N Sin stock Pedido mínimo: 10 unidads

Especificaciones técnicas

ReferenciaV1-N
Tipo de dispositivoRegulador LED de tensión constante (CV)
ControlPush-Dim por pulsador
Tensión de alimentación12-24V DC
Canales de salida1 canal
Corriente por canal3 A
Corriente máxima total3 A
Potencia total36-72W (12-24V)
Señal de salidaPWM tensión constante
Niveles de regulación4096 niveles de gris / 256 pasos de brillo
Rango de regulación0-100% sin parpadeo
Alcance RFNo aplica
Mandos emparejablesNo aplica
ProteccionesSobrecarga, cortocircuito y sobrecalentamiento
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
Dimensiones52*28*14 mm
CertificacionesCE, RoHS
Garantía3 años

Preguntas frecuentes

¿Cuántos vatios admite el V1-N?
Admite 36-72W en total según la tensión de alimentación (12-24V), con 3 A por canal repartidos en 1 canal.
¿Qué tipo de iluminación puedo regular con el V1-N?
Tiras LED monocolor, módulos LED de rotulación, neón LED flexible y perfiles de aluminio que trabajen en tensión constante dentro del rango 12-24V en corriente continua.
¿Cómo se controla el V1-N?
Mediante Push-Dim por pulsador. La regulación se realiza en el secundario, después de la fuente de alimentación, con salida PWM de 4096 niveles para evitar el parpadeo.
¿Se puede instalar en exterior?
No directamente. Su grado de protección IP20 exige instalarlo en interior, en cuadro eléctrico, falso techo o caja estanca externa.
¿Necesito una fuente de alimentación aparte?
Sí. Este equipo regula en el secundario, por lo que debe conectarse después de una fuente de alimentación LED de tensión constante de 12-24V con potencia suficiente para la carga instalada.
¿Qué garantía y condiciones de compra tiene?
Incluye 3 años de garantía GP Trader. Se vende en packs indivisibles de 10 unidades a precio neto de fábrica, con un 20 % de anticipo en la reserva y entrega estimada en unos 30 días.

Regulador LED V1-N: regulación profesional de 36-72W en 12-24V

El V1-N es un regulador LED de tensión constante diseñado para variar la intensidad de tiras LED monocolor, módulos de rotulación y perfiles de aluminio alimentados entre 12-24V en corriente continua. Entrega 3 A por canal sobre 1 canal, con una potencia total de 36-72W, y trabaja siempre en el secundario de la instalación, es decir, después de la fuente de alimentación.

Control por Push-Dim por pulsador

El equipo se gobierna mediante Push-Dim por pulsador. Su electrónica genera una señal PWM de alta frecuencia con 4096 niveles de escala de gris y 256 pasos de brillo, lo que elimina el parpadeo visible y el flicker en cámara, un requisito habitual en escaparates, retail, hostelería y platós.

Instalación y protecciones

La carcasa IP20 mide 52*28*14 mm y se fija con tornillos o brida. Integra protección frente a sobrecarga, cortocircuito y sobrecalentamiento. Recomendamos dimensionar la carga dejando un 20 % de margen sobre los 3 A máximos del equipo y utilizar cable de sección adecuada en tiradas largas.

Compatibilidad

Verificado con las tiras LED y los módulos LED de GP Trader y con las fuentes de alimentación LED de 12-24V que distribuimos. Certificado CE y RoHS, con 3 años de garantía.
