Módulo LED alta intensidad 140Lm/W - 4 diodos - 175º - 1.8W - 12VDC - IP67

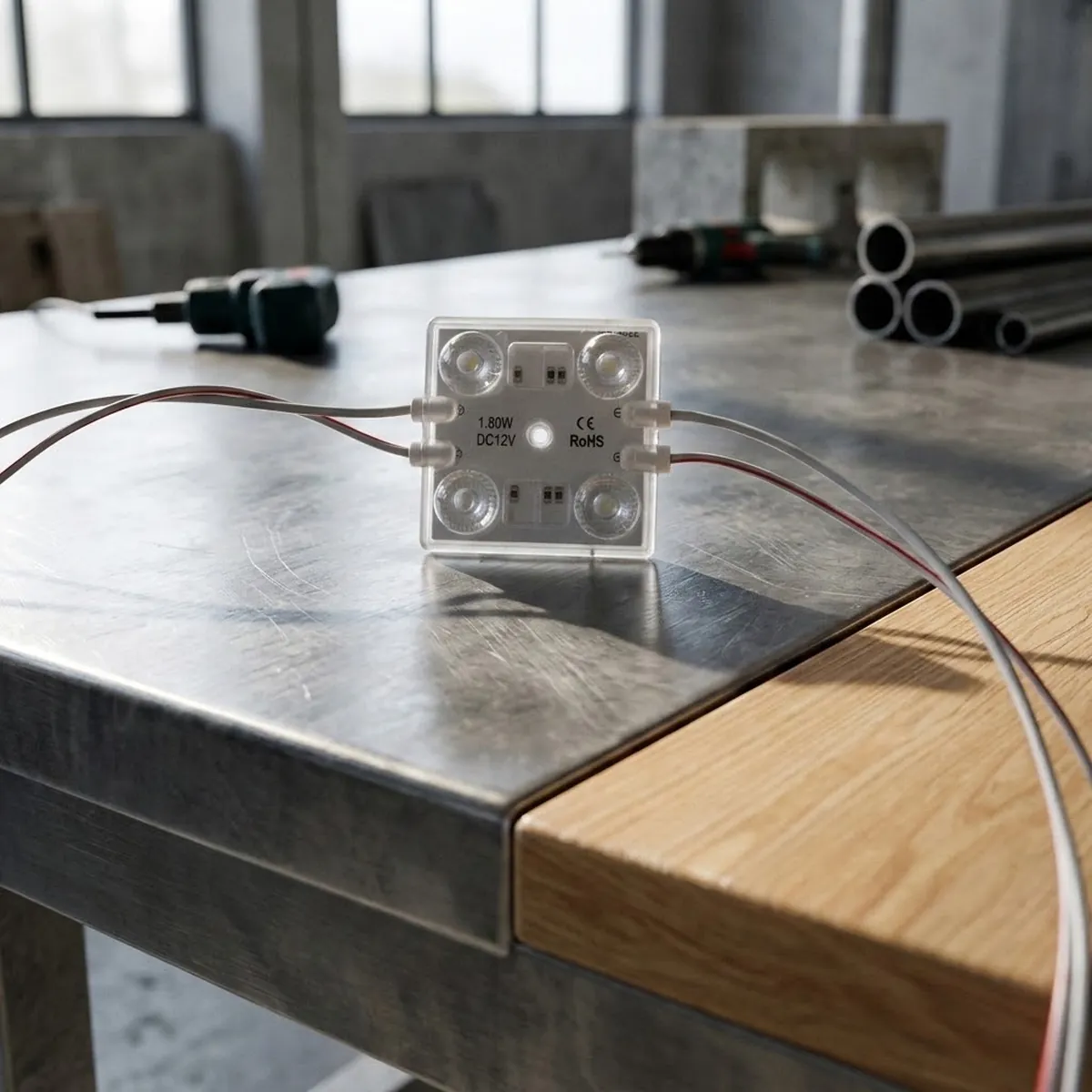

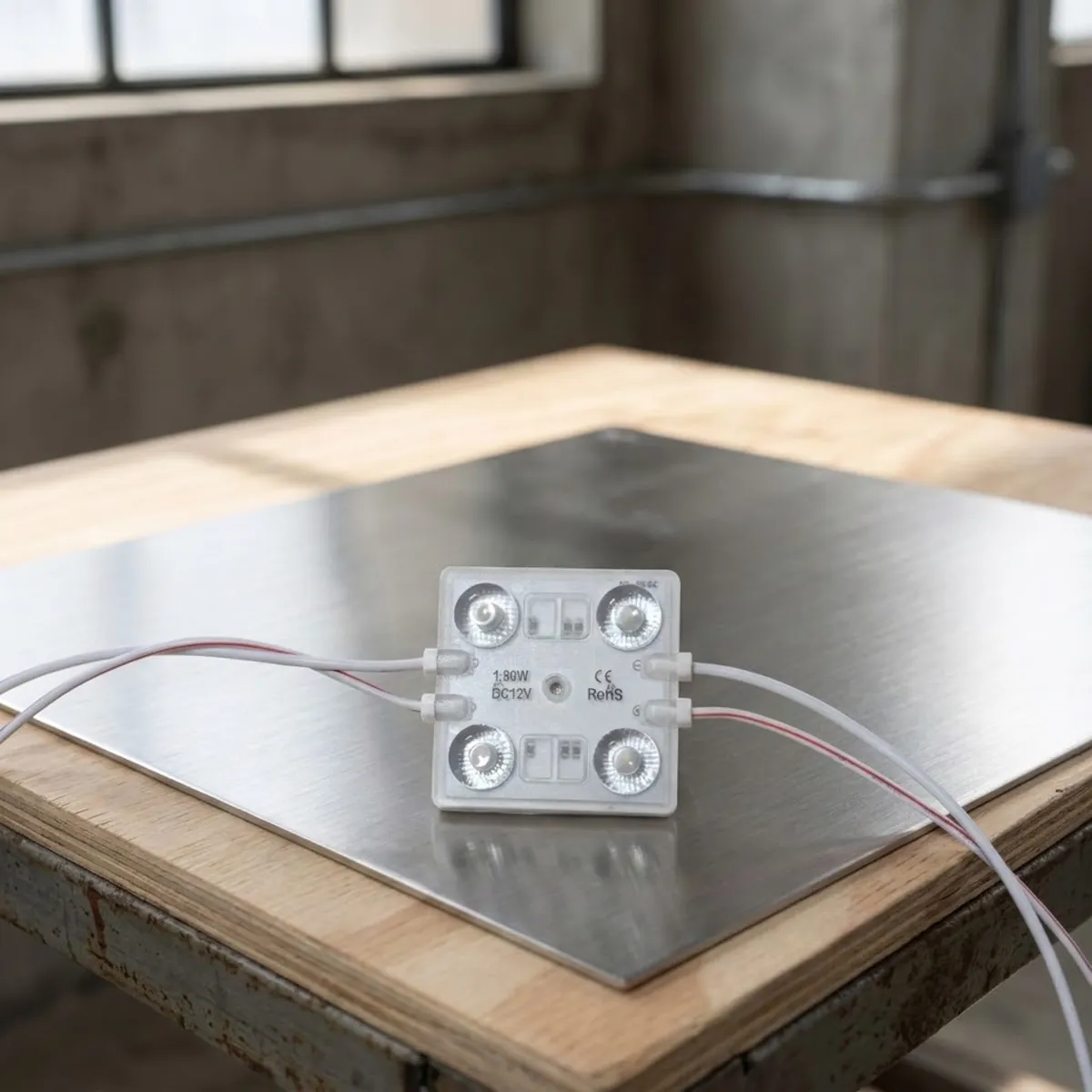

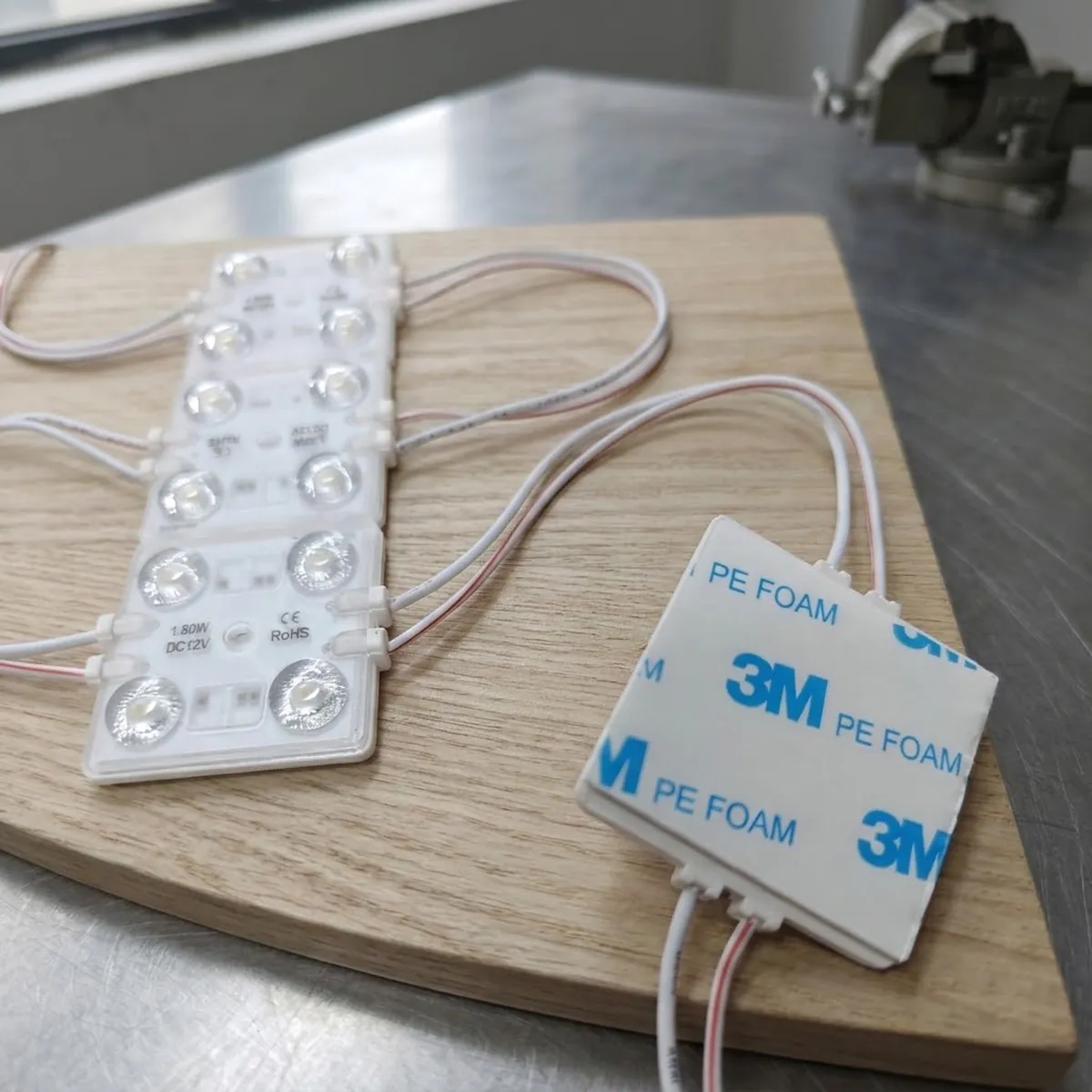

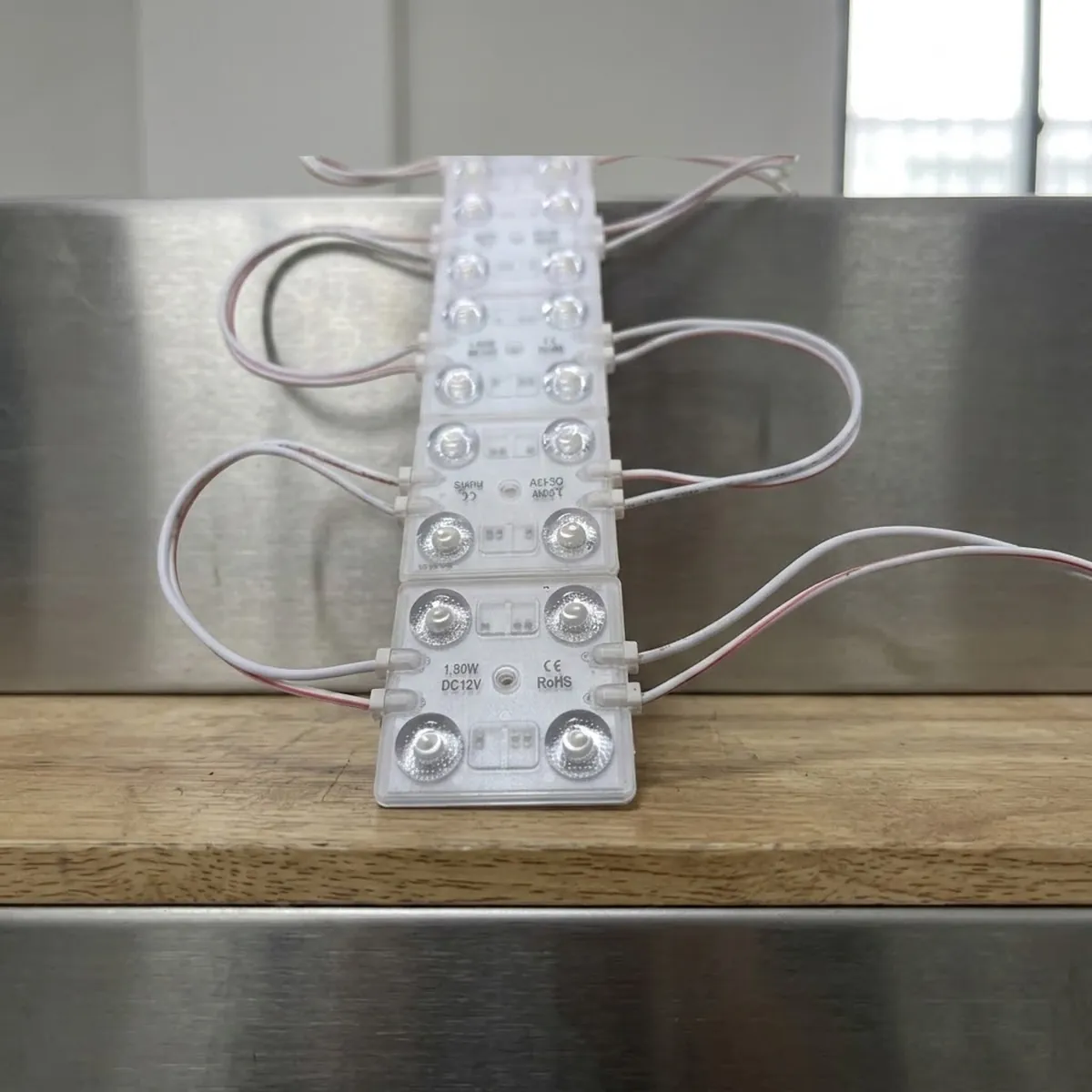

Módulo cuadrado de cuatro lentes sobre la chapa de fondo de una caja de luz. Se aprecian el marcaje 1,80 W DC12V, CE y RoHS y la entrada y salida de cable.El módulo de 1,8 W sobre un banco metálico de taller, junto a herramientas de montaje. Ilustra su uso profesional en rótulos, tótems y cajas de luz.Varios módulos encadenados en línea con cable rojo y blanco. Muestra cómo se suministran en cascada, con hasta 20 módulos por línea de alimentación a 12 V.Cara óptica de la cadena junto al reverso de un módulo con adhesivo 3M PE Foam. Basta retirar el protector para pegarlo sobre chapa, aluminio o PVC limpios.
Especificaciones revisadas:
Módulo LED de alta intensidad 4 diodos SMD2835, 1,8 W a 12 V DC, 252 lm y 175° de apertura. IP67 con PCB de aluminio y adhesivo 3M para rótulos y cajas de luz.

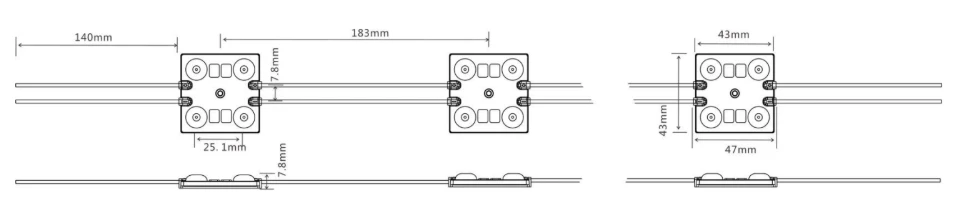

Plano técnico del módulo cuadrado de alta intensidad: 43 × 43 mm (47 mm con salidas de cable), 7,8 mm de altura, 25,1 mm entre lentes y 183 mm de centro a centro.
Especificaciones técnicas
Potencia
1,8 W / módulo
Voltaje
12 V DC
Diodos
4 LEDs SMD 2835
Eficacia lumínica
140 lm/W
Flujo luminoso
252 lm / módulo
Ángulo de apertura
175°
Grado de protección
IP67
Temperaturas de color
3000 K / 4000 K / 6000 K
Colores disponibles
Rojo, verde y azul
Consumo por módulo
0,15 A
Cascada estándar
20 módulos
Dimensiones
43,0 × 47,0 × 7,8 mm
Material PCB
Aluminio
Material carcasa
ABS con inyección posterior
Fijación
Adhesivo 3M trasero
Vida útil
50.000 h
Temperatura de trabajo
-20 °C a +50 °C
Certificaciones
CE, RoHS
Garantía
3 años
Separación entre módulos LED según la profundidad de la caja de luz
Guía de distribución para el módulo LED 12V de alta intensidad de 4 diodos, 1,8 W, 140 lm/W, 175° e IP67 en rótulos y cajas de luz de poca y media profundidad. La tabla relaciona la profundidad de la caja con la separación entre módulos, la densidad de instalación y la iluminancia en la superficie.
Dm: separación entre módulos de una misma fila. Df: separación entre filas de módulos. P: profundidad de la caja de luz. Todas las distancias se expresan en milímetros.
Distancias recomendadas y densidad de módulos LED de 4 diodos y 1,8 W según profundidad de caja de luz
Profundidad P (mm)
Separación Dm (mm)
Separación Df (mm)
Densidad (módulos/m²)
Iluminancia (lux)
40
90
90
121
9600–13000
50
100
100
100
6000–7200
60
120
120
64
4200–6000
80
140
140
49
3000–4200
100
160
160
36
2600–3600
120
180
180
30
2200–2700
Valores orientativos de la tabla de instalación del fabricante. La iluminancia final depende del difusor, del material del frontal y de las condiciones de montaje; comprueba la uniformidad con una prueba antes de realizar la instalación completa.
Nota:
Los datos de la tabla proceden de la ficha de instalación del fabricante para este módulo de 4 diodos, 1,8 W y 140 lm/W.
La iluminancia corresponde a la superficie del frontal difusor; el material y la transmitancia del difusor modifican el nivel obtenido.
La densidad de instalación baja al aumentar la profundidad, con menos módulos por metro cuadrado y menos consumo por metro cuadrado.
Los datos anteriores son únicamente orientativos.
Guía de densidad y distribución lumínica: módulo LED 140 lm/W (1,8 W · 175°)
Cálculo de módulos recomendados por metro cuadrado y separación entre centros (Dx / Dy) según la profundidad de la caja de luz o del rótulo.
Guía de densidad y distribución lumínica: módulo LED 140 lm/W (1,8 W · 175°)
Profundidad de caja / rótulo
Distancia entre centros (Dx · Dy)
Módulos (pcs/m²)
Iluminación (lux)
Consumo (W/m²)
40 mm
Dx = 80 mm · Dy = 80 mm
156
9.000 – 15.000
281
60 mm
Dx = 100 mm · Dy = 100 mm
100
6.500 – 9.000
180
80 mm
Dx = 140 mm · Dy = 140 mm
49
4.000 – 5.000
88
100 mm
Dx = 180 mm · Dy = 180 mm
31
2.800 – 3.400
56
130 mm
Dx = 200 mm · Dy = 200 mm
25
2.200 – 2.700
45
160 mm
Dx = 220 mm · Dy = 220 mm
20
1.800 – 2.200
36
Valores orientativos para cajas de luz con difusor opal estándar y frontal traslúcido. A mayor profundidad, menor densidad de módulos y menor consumo por m².
Variaciones · SKU y GTIN
Referencias internas (SKU) y códigos GTIN/EAN de cada variación de color disponible.
Variaciones · SKU y GTIN
Variación
SKU
GTIN / EAN
Blanco Cálido 3000K
TBD-MOD-HE140-4D-3K_W55
8436615501007
Blanco Neutro 4000K
TBD-MOD-HE140-4D-4K_W56
8436615501014
Blanco Puro 6000K
TBD-MOD-HE140-4D-6K_W57
8436615501021
Rojo
TBD-MOD-TBD-HE140-4D-R
8436615501038
Verde
TBD-MOD-TBD-HE140-4D-V
8436615501045
Azul
TBD-MOD-TBD-HE140-4D-A
8436615501052
Preguntas frecuentes
¿Por qué este producto es ''Bajo Pedido'' y cuánto tarda?
Este modelo de 140 lm/W se fabrica bajo pedido para garantizar lote fresco y precio óptimo. El plazo orientativo es de 4-6 semanas. Si necesitas entrega inmediata, consulta el modelo equivalente en gama 170 lm/W con stock en España.
¿Qué tensión de alimentación necesita este módulo LED?
Funciona a 12VDC. Es compatible con cualquier fuente de alimentación LED de 12V con potencia suficiente para el número total de módulos instalados (1.8W por módulo).
¿Cuántos módulos puedo conectar en cascada?
La cascada estándar es de 20 módulos por cadena. Para tiradas más largas, divide la instalación en varias cadenas conectadas en paralelo a la fuente.
¿Para qué aplicaciones está recomendado?
Rotulación luminosa, letras corpóreas, cajas de luz, banderolas, displays, mobiliario comercial y cualquier proyecto que exija un módulo LED IP67 de gran ángulo (175°) con eficiencia 140 lm/W.
¿Cuánto duran estos módulos?
Vida útil estimada superior a 50.000 horas en condiciones nominales. Garantía estándar GP Trader de 3 años.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 30 días siempre que el producto esté sin abrir y en su embalaje original.
El Módulo LED de alta intensidad 140 lm/W con 4 diodos SMD2835 es una solución de retroiluminación profesional de 1,8 W a 12 V DC con 252 lm por módulo y un ángulo de apertura de 175°. Está diseñado para cajas de luz, rótulos corpóreos y tótems publicitarios donde se necesita una luz potente y homogénea sin puntos calientes.
Ventajas técnicas del módulo 140 lm/W (1,8 W - 175°)
Alta eficiencia: chip SMD2835 con rendimiento de hasta 140 lm/W, 252 lm reales por módulo.
Apertura de 175°: mezcla lumínica uniforme incluso en cajas de poco fondo (40-60 mm).
PCB de aluminio: disipación térmica superior y mayor vida útil del diodo (50.000 h).
IP67 con inyección posterior: módulo fino, ligero y apto para instalaciones exteriores.
Adhesivo 3M trasero: instalación rápida sin tornillería sobre chapa, aluminio o PVC.
Cascada estándar de 20 módulos: diseño de tensión constante que simplifica el cableado.
Cálculo eléctrico y fuente de alimentación
Cada módulo consume 1,8 W a 12 V DC (0,15 A). Para una caja de 60 mm de fondo con 100 módulos/m², el consumo es de 180 W/m². Dimensiona la fuente con un margen de seguridad del 20 % y limita las series a un máximo de 20 módulos por cascada para evitar caídas de tensión y diferencias de brillo entre el primer y el último módulo.
Aplicaciones recomendadas
Rótulos luminosos de gran formato, letras corpóreas con frontal opal, cajas de luz de doble cara, tótems de gasolinera, señalización comercial y retroiluminación arquitectónica de superficies traslúcidas.
