Módulo LED Alta Eficiencia 170 lm/W - 4 diodos - 175° - 1,44W - 12VDC - IP67

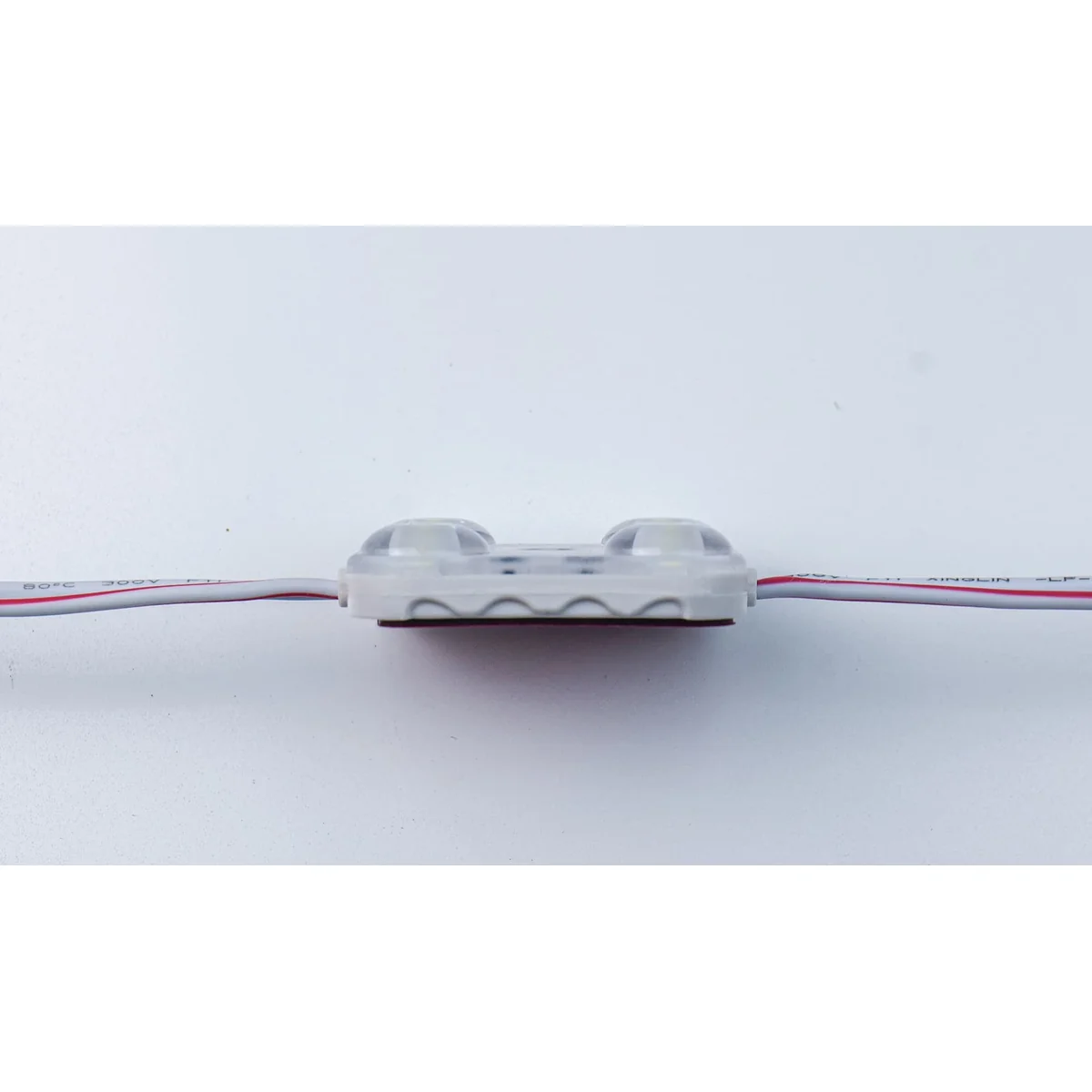

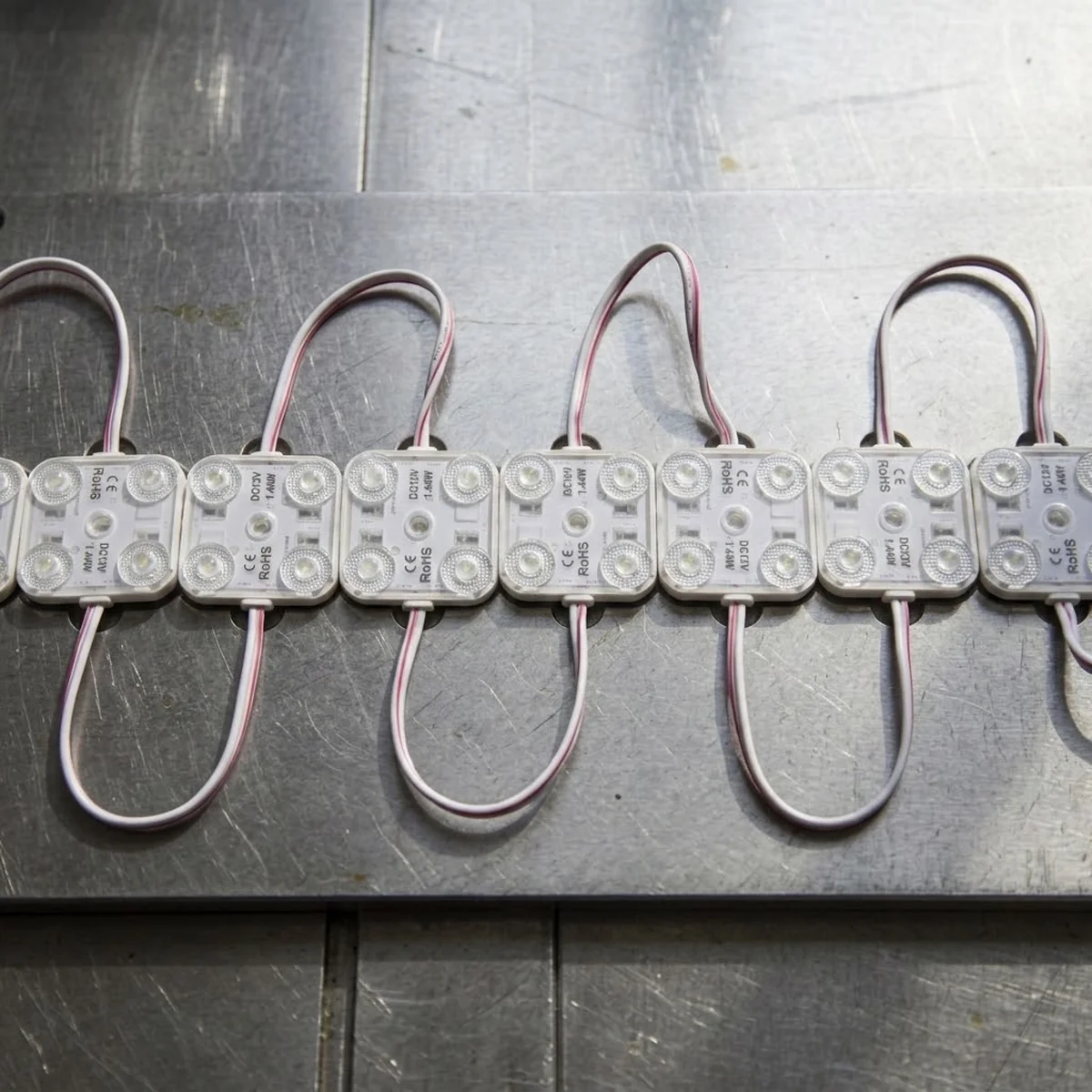

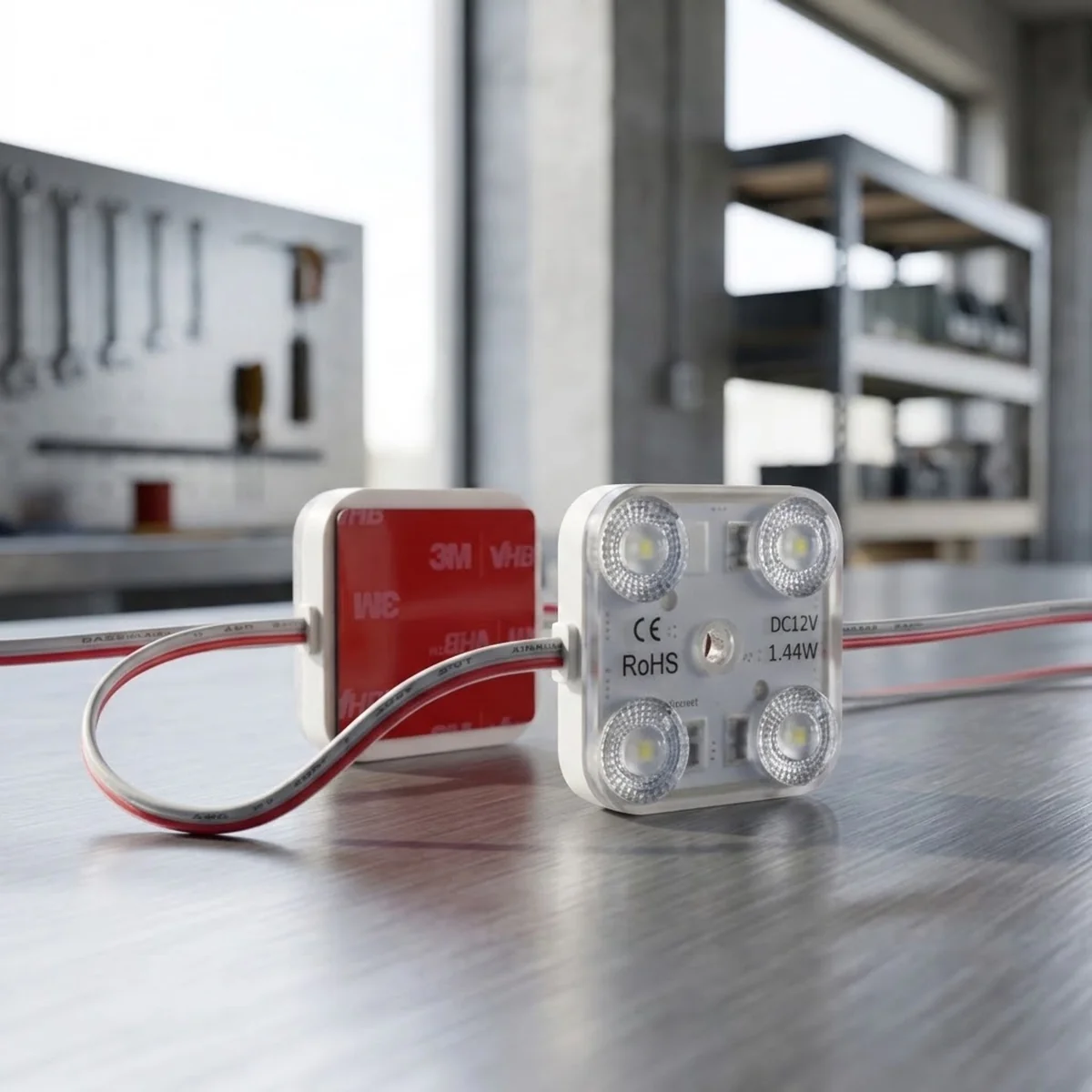

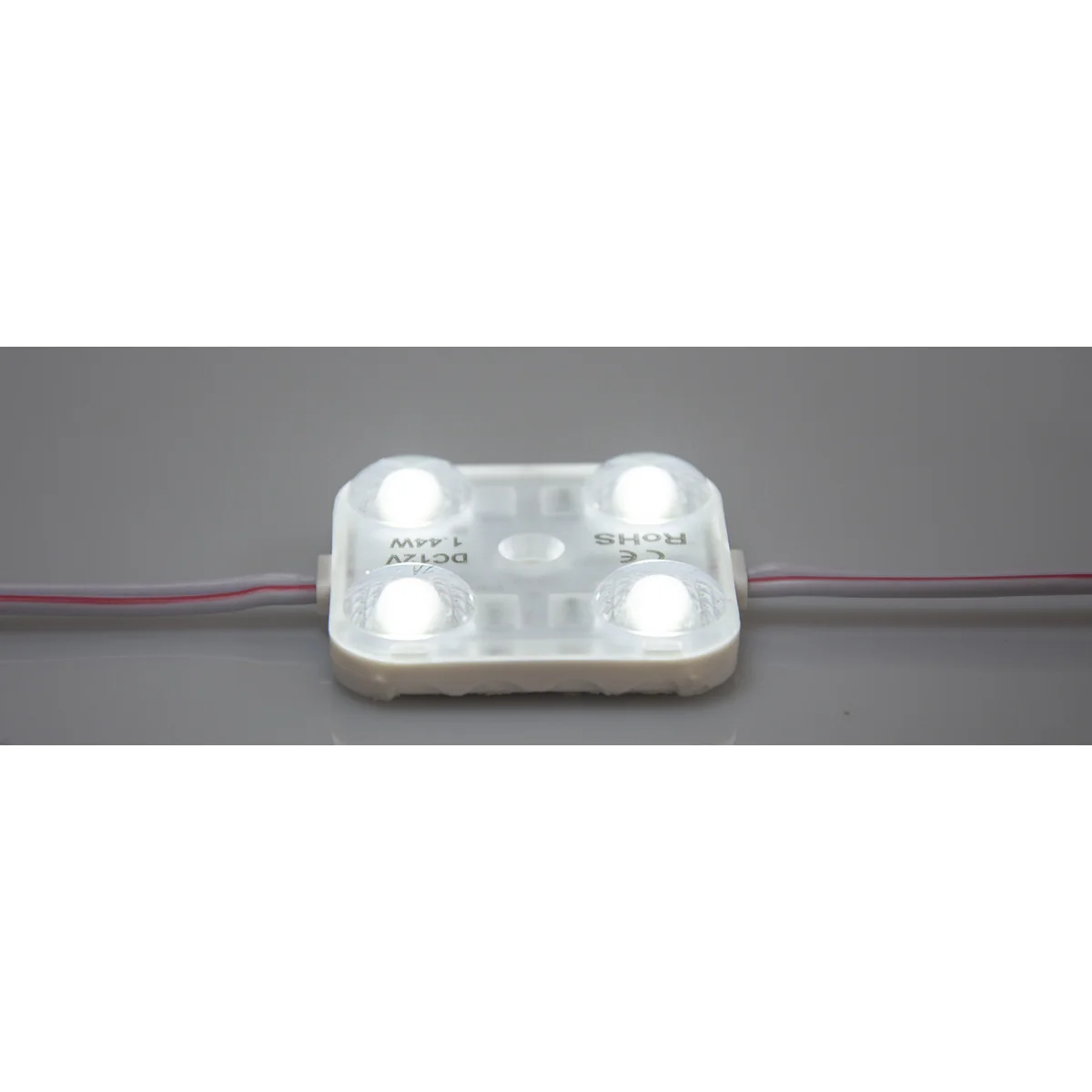

Vista principal del módulo de 1,44 W con cuatro lentes de 175°, orificio central de fijación y cableado. La ficha indica 245 lm para cajas de luz profundas.Fotografía del módulo en funcionamiento con sus cuatro ópticas encendidas. Muestra la emisión de luz blanca del modelo de 12 V y 1,44 W para rotulación.Disposición de varios módulos cuadrados enlazados por cable flexible sobre una superficie de trabajo. Muestra el formato de cadena para distribuirlos en cajas de luz.Vista conjunta de la cara óptica y del reverso con protector rojo 3M. Permite identificar las cuatro lentes, el orificio de fijación y la base adhesiva.Vista lateral a ras de la carcasa del módulo de cuatro diodos. Permite observar el relieve de las lentes, la base y la salida del cableado a ambos lados.
Especificaciones revisadas:
Módulo LED de 4 LEDs SMD2835 con eficiencia de 170lm/W. Flujo luminoso 245lm, potencia 1.44W, voltaje DC12V. Ángulo de haz 175°. Diseño ABS con inyección IP67. Dimensiones 42.6x39.6x9.1mm. Cadena estándar 20 unidades. Certificado UL, CE y RoHS.
Plano técnico con vista superior y lateral del módulo cuadrado de cuatro lentes: 42,6 × 39,6 mm, 9,1 mm de altura y 180 mm de centro a centro para cajas de luz profundas.
Especificaciones técnicas
Potencia
1,44 W
Voltaje
12 V DC
Diodos
4 LEDs SMD 2835
Eficacia lumínica
170 lm/W
Flujo luminoso
245 lm
Ángulo de apertura
175°
Grado de protección
IP67
Temperatura de color
6500 K (blanco frío)
Vida útil
50.000 h
Certificaciones
CE, RoHS, UL
Garantía
3 años
Pedido mínimo
100 módulos
Separación entre módulos LED según la profundidad de la caja de luz
Guía de distribución para el módulo LED 12V de 4 diodos, 1,44 W, 170 lm/W e IP67, pensado para cajas de luz profundas y rótulos de gran formato. La tabla relaciona la profundidad de la caja con la separación entre módulos, la densidad de instalación y la iluminancia en la superficie.

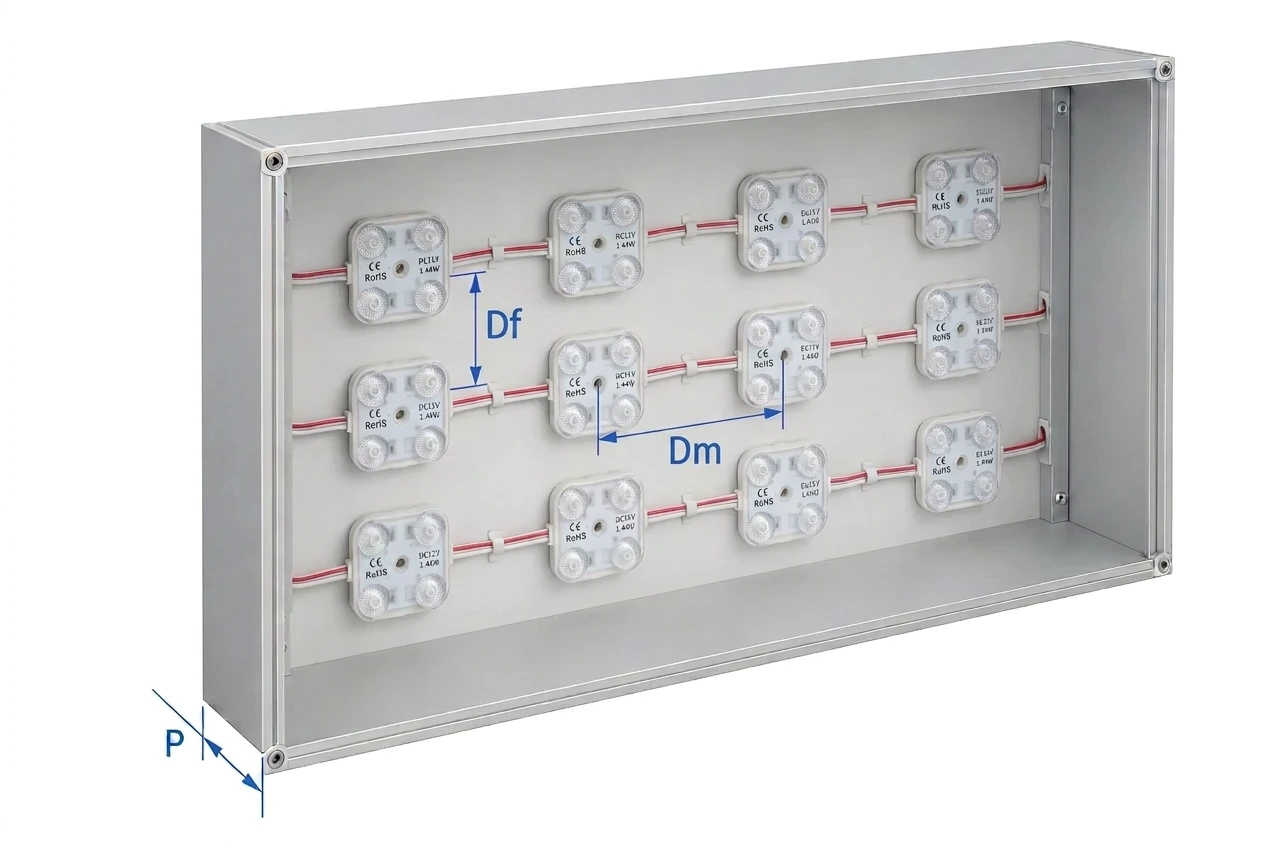

Dm: separación entre módulos de una misma fila. Df: separación entre filas de módulos. P: profundidad de la caja de luz. Todas las distancias se expresan en milímetros.
Distancias recomendadas y densidad de módulos LED de 4 diodos según profundidad de caja de luz
Profundidad P (mm)
Separación Dm (mm)
Separación Df (mm)
Densidad (módulos/m²)
Iluminancia (lux)
40
80
80
156
8000–14000
60
100
100
100
6000–8000
80
140
140
49
3500–4500
100
180
180
31
2500–3000
130
180
180
31
2000–2500
160
180
180
31
1800–2000
Valores orientativos de la tabla de instalación del fabricante. La iluminancia final depende del difusor, del material del frontal y de las condiciones de montaje; comprueba la uniformidad con una prueba antes de realizar la instalación completa.
Nota:
Los datos de la tabla proceden de la ficha de instalación del fabricante para este módulo de 4 diodos, 1,44 W y 170 lm/W.
La iluminancia corresponde a la superficie del frontal difusor; el material y la transmitancia del difusor modifican el nivel obtenido.
La densidad de instalación baja al aumentar la profundidad, con menos módulos por metro cuadrado y menos tiempo de montaje.
Los datos anteriores son únicamente orientativos.
Preguntas frecuentes
¿Para qué tipo de rótulos está pensado el Módulo LED 12V 170 lm/W (4 Diodos 1,44W 175° IP67)?
Está diseñado para retroiluminación profesional de letras corpóreas, cajas de luz y rótulos con óptica de 175° de apertura. Su formato compacto permite distribuir la luz de forma uniforme evitando puntos calientes en el frontal traslúcido.
¿Qué fuente de alimentación necesito y cómo la dimensiono?
Necesita una fuente de 12 V DC estabilizada. Multiplica 1,44 W por el número de módulos instalados y añade un 20 % de margen de seguridad para calcular la potencia de la fuente.
¿Cuántos módulos puedo conectar en serie en la misma línea?
La conexión máxima recomendada en serie es de 20 módulos por línea sobre el mismo cable. Como referencia, con cable de 1,5 mm² y módulos de baja potencia (0,72 W – 1,44 W) se mantienen los 20 módulos por tirada con caída de tensión <5 %. Si necesitas más de 20 módulos, reparte las cadenas en varias líneas alimentadas desde la fuente o alimentando desde ambos extremos.
¿Se puede instalar en exterior?
Sí: su grado de protección IP67 permite el uso en exterior e instalaciones expuestas a lluvia y humedad, siempre que las conexiones y empalmes se sellen correctamente.
¿En qué temperaturas de color está disponible?
Las opciones disponibles se muestran en el selector de variaciones de esta ficha (por ejemplo blanco frío, neutro o cálido, según modelo). Para rotulación corporativa recomendamos mantener la misma temperatura de color en todo el proyecto para evitar diferencias visibles entre paneles.
¿Hay pedido mínimo y cuánto tarda el envío?
El pedido mínimo de este artículo es de 100 unidades. Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 30 días siempre que el producto esté sin abrir y en su embalaje original.
Módulo LED 12V 170 lm/W: Eficiencia Profesional para Cajas de Luz y Rotulación
El módulo LED 12V de alta eficiencia (170 lm/W) con 4 diodos SMD2835 representa la solución técnica definitiva para profesionales de la rotulación y el diseño lumínico. Diseñado específicamente para cajas de luz profundas, techos tensados y grandes áreas luminosas, este componente garantiza una potencia lumínica excepcional de 1,44W por módulo con un consumo eléctrico optimizado, permitiendo dimensionar las fuentes de alimentación con la máxima rentabilidad y eficiencia energética.
Gracias a su avanzada lente integrada con un ángulo de apertura ultra amplio de 175°, este sistema de iluminación profesional logra una dispersión de la luz uniforme, homogénea y libre de sombras o puntos oscuros. Su avanzado diseño de corriente constante asegura una estabilidad lumínica superior y una baja atenuación a lo largo del tiempo, convirtiéndolo en el elemento indispensable para garantizar acabados de primera categoría en rótulos luminosos y proyectos comerciales exigentes.
Construido bajo estrictos estándares de calidad con protección IP67 y carcasa de ABS con inyección estanca, este módulo ofrece una resistencia total frente al polvo, el agua y las condiciones adversas. Respaldado por certificaciones CE y RoHS, combina durabilidad, seguridad y un rendimiento lumínico superior para asegurar instalaciones profesionales duraderas y libres de mantenimiento en cualquier entorno comercial.
