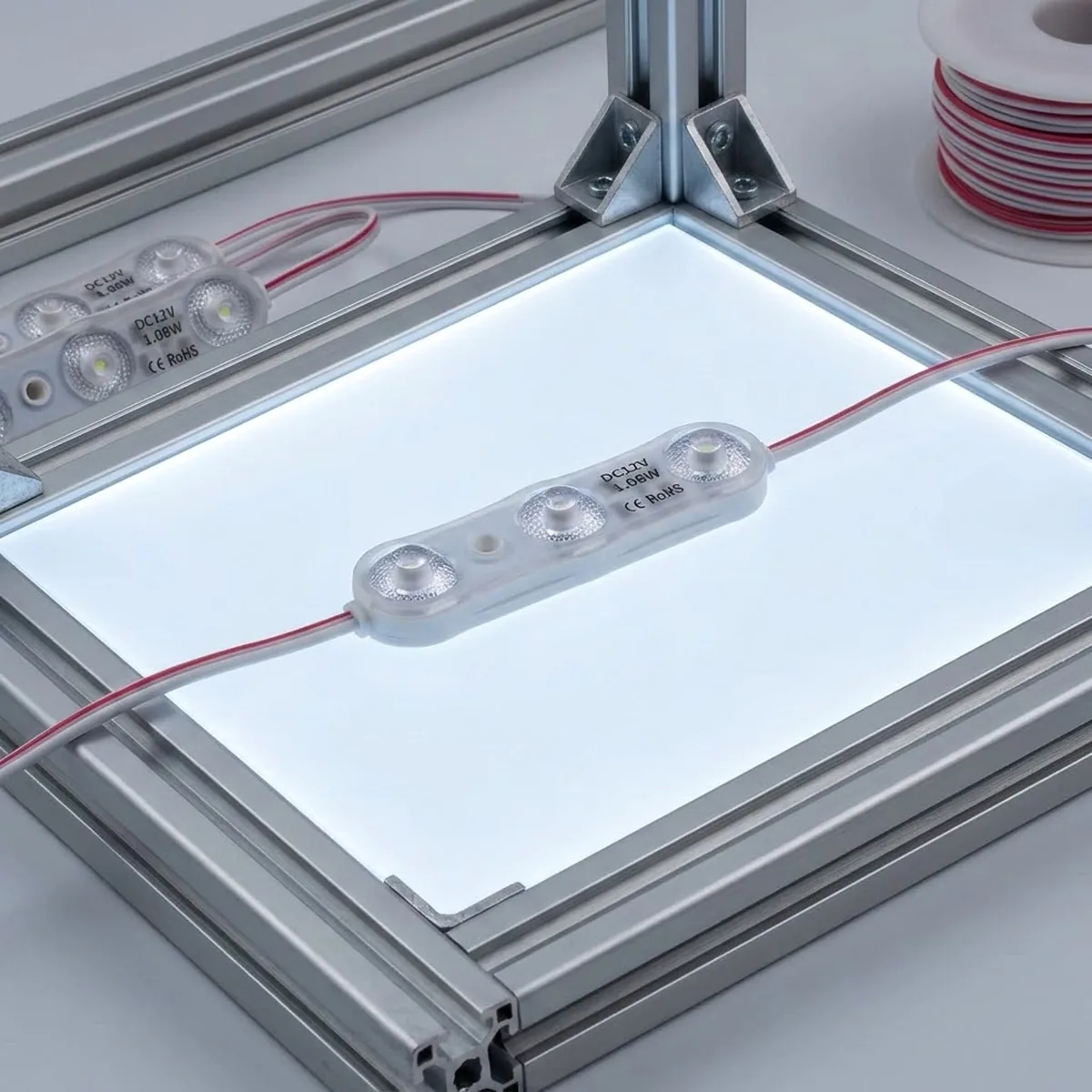

Módulo LED Alta Eficiencia 170 lm/W - 3 diodos - 175° - 1,1W - 12VDC - IP67
Especificaciones revisadas:
Módulo LED de alta eficiencia 170 lm/W con ángulo de apertura de 175º, potencia de 1,1W y alimentación a 12VDC. Ideal para letras corpóreas y retroiluminación.
Separación entre módulos LED según la profundidad de la caja de luz
Guía de distribución para el módulo LED 12V de 3 diodos, 1,1 W, 170 lm/W e IP67 en rótulos y cajas de luz. La tabla relaciona la profundidad de la caja con la separación entre módulos, la densidad de instalación y la iluminancia en la superficie.

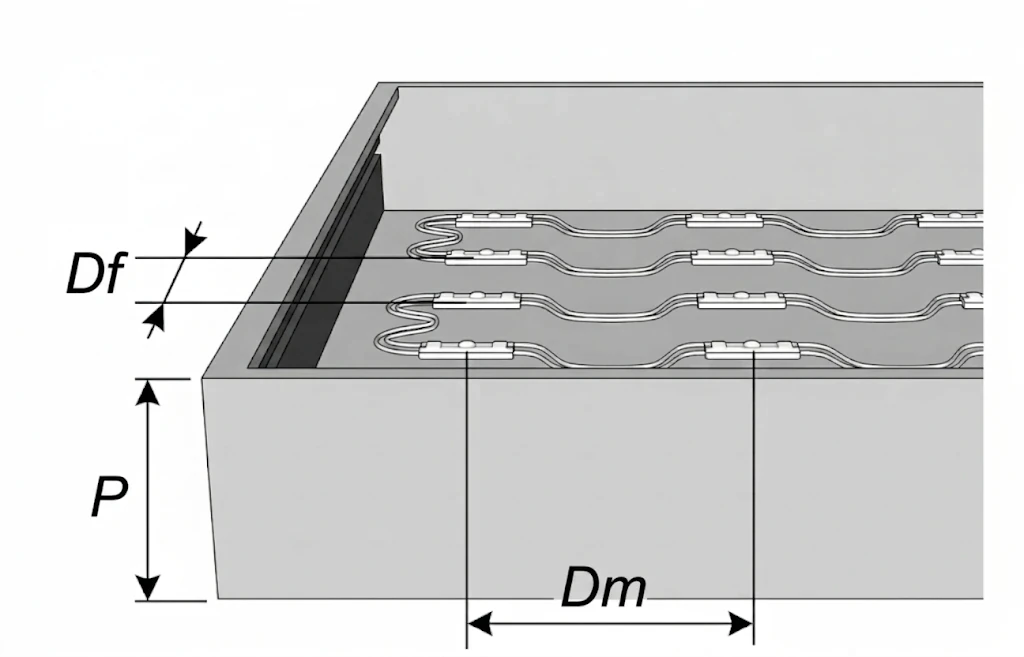

Dm: separación entre módulos de una misma fila. Df: separación entre filas de módulos. P: profundidad de la caja de luz. Todas las distancias se expresan en milímetros.
Distancias recomendadas y densidad de módulos LED según profundidad de caja de luz
Profundidad P (mm)
Separación Dm (mm)
Separación Df (mm)
Densidad (módulos/m²)
Iluminancia (lux)
40
100
60
160
6000–9000
60
140
80
91
3500–4000
80
180
120
51
2150–2700
100
182
160
31,5
1300–1500
130
182
200
22,5
1000–1300
160
182
200
22,5
1000–1300
Valores orientativos de la tabla facilitada. La iluminancia final depende del difusor, del material del frontal y de las condiciones de montaje; comprueba la uniformidad con una prueba antes de realizar la instalación completa.
Nota:
Los datos de iluminación indicados se han medido con este módulo a temperatura de color de 6000 K.
El frontal difusor es de metacrilato blanco de 2,5 mm de espesor, con una transmitancia luminosa del 54,4 %.
La luminancia de este ejemplo es el valor más bajo obtenido con un frontal de espesor uniforme.
Los datos anteriores son únicamente orientativos.
Preguntas frecuentes
¿Para qué tipo de rótulos está pensado el Módulo LED 12V 170 lm/W (3 Diodos 1,1W IP67)?
Está diseñado para retroiluminación profesional de letras corpóreas, cajas de luz y rótulos con óptica de 175° de apertura. Su formato compacto permite distribuir la luz de forma uniforme evitando puntos calientes en el frontal traslúcido.
¿Qué fuente de alimentación necesito y cómo la dimensiono?
Necesita una fuente de 12 V DC estabilizada. Multiplica 1,1 W por el número de módulos instalados y añade un 20 % de margen de seguridad para calcular la potencia de la fuente.
¿Cuántos módulos puedo conectar en serie en la misma línea?
La conexión máxima recomendada en serie es de 20 módulos por línea sobre el mismo cable. Como referencia, con cable de 1,5 mm² y módulos de baja potencia (0,72 W – 1,44 W) se mantienen los 20 módulos por tirada con caída de tensión <5 %. Si necesitas más de 20 módulos, reparte las cadenas en varias líneas alimentadas desde la fuente o alimentando desde ambos extremos.
¿Se puede instalar en exterior?
Sí: su grado de protección IP67 permite el uso en exterior e instalaciones expuestas a lluvia y humedad, siempre que las conexiones y empalmes se sellen correctamente.
¿En qué temperaturas de color está disponible?
Las opciones disponibles se muestran en el selector de variaciones de esta ficha (por ejemplo blanco frío, neutro o cálido, según modelo). Para rotulación corporativa recomendamos mantener la misma temperatura de color en todo el proyecto para evitar diferencias visibles entre paneles.
¿Hay pedido mínimo y cuánto tarda el envío?
El pedido mínimo de este artículo es de 100 unidades. Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 30 días siempre que el producto esté sin abrir y en su embalaje original.
170 lm/W: más luz con la misma potencia
Para rótulos y cajas de luz: un módulo de 170 lm/W aporta un 70 % más de flujo luminoso que una referencia de 100 lm/W a igual potencia. A igual flujo luminoso, la reducción teórica de potencia es del 41,2 %.
+70 % Más luz a igual potencia · −41,2 % Menos potencia para la misma luz
12V · 1,1 W · 187 lm · IP67
Existencias por color
Stock en España y disponibilidad por color. En península, opciones de entrega 24h y urgente según destino y hora del pedido.
Precios visibles
Precio por unidad y condiciones profesionales en la tienda. Compara el coste completo, no solo la pieza.
Asesoramiento técnico
Calculadora, esquemas y guía de separación para dimensionar antes de montar.
Fabricación a medida
Opciones de módulos y alimentación para proyectos con requisitos específicos.
Ejemplo: 10.000 lm en ambos casos
Eficacia luminosa
Referencia orientativa · 100 lm/W
GP Trader · 170 lm/W
Potencia de los módulos
100 W
58,8 W
Capacidad mínima de fuente*
125 W
73,5 W
*Capacidad teórica con carga máxima del 80 %. No sustituye la elección real de la fuente.
El ahorro también se diseña en el taller
Una distribución validada puede reducir puntos de montaje y conexiones. Consulta la guía de separación: no reduzcas módulos solo por la cifra lm/W. Una menor potencia puede permitir una fuente más pequeña, siempre con margen y tensión compatibles.
Comparación teórica 170 frente a 100 lm/W, no ensayo frente a una marca concreta. No significa tres veces menos módulos: la cantidad y separación dependen de óptica, profundidad, difusor y uniformidad. No incluye pérdidas de la fuente.

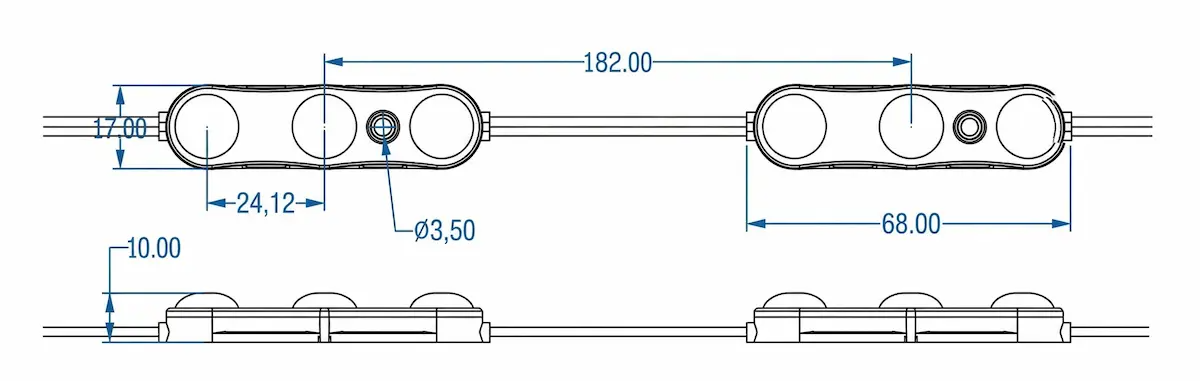

Este módulo LED de 3 diodos SMD2835 con lente integrada de 175° representa una de las soluciones más eficientes dentro de nuestra gama de módulos LED 12V para la retroiluminación de cajas de luz, letras corpóreas y rótulos luminosos. Con una eficiencia lumínica real de hasta 170 lm/W, cada unidad entrega aproximadamente 168 lúmenes con un consumo de tan solo 1,08W, lo que lo convierte en una opción técnicamente superior frente a módulos convencionales que rara vez superan los 120 lm/W.
Ahorro real en consumo y fuentes de alimentación
La alta eficiencia de este módulo no solo reduce el consumo eléctrico directo, sino que tiene un impacto directo en el dimensionamiento de las fuentes de alimentación. En una instalación típica de rótulo comercial con 100 módulos, el consumo total es de apenas 108W, lo que permite utilizar una fuente de alimentación de menor potencia —y por tanto menor coste— en comparación con módulos estándar que requerirían fuentes de 150W o más para la misma cantidad de puntos de luz. Este ahorro se multiplica en proyectos a gran escala como cadenas de retail o franquicias.
Construcción profesional y durabilidad
Fabricado en carcasa de inyección ABS con grado de protección IP67, este módulo está diseñado para funcionar en instalaciones tanto interiores como exteriores, soportando temperaturas de trabajo entre -25°C y +60°C. El diseño de corriente constante garantiza una iluminación uniforme y estable a lo largo de toda la cadena, permitiendo conectar hasta 20 unidades en serie con alimentación por un lado, o hasta 40 unidades con alimentación por ambos extremos.
Versatilidad de temperatura de color
Disponible en cuatro temperaturas de color —3000K (blanco cálido), 4000K (blanco neutro), 6000K (blanco puro) y 8000K (blanco frío)—, se adapta a cualquier requisito de proyecto, desde ambientes cálidos en hostelería hasta señalización de alto contraste en entornos industriales. Todas las variantes mantienen un CRI ≥75 y un ángulo de apertura de 175°, asegurando una distribución de luz amplia y homogénea incluso en cajas de luz de poca profundidad (desde 4 cm).
