Módulo LED 220V Directo a Red 2,2W (4 Diodos 170° IP65): ilumina cajas de luz sin fuente de alimentación
El módulo LED 220V de conexión directa a red elimina la fuente de alimentación del proyecto: se enchufa directamente a 230V AC y reduce cableado, cuadro eléctrico y tiempo de montaje. Con 4 diodos SMD 3030 Epistar, 2,2 W por módulo, óptica de 170° y grado IP65, es la solución más rápida para retroiluminar cajas de luz, rótulos luminosos, banderolas y letras corpóreas en interior y exterior.
Sin fuente de alimentación: menos componentes, menos averías
Al trabajar directamente a 220-240V AC, no necesitas driver ni fuente Meanwell. Eso significa menos puntos de fallo, menos espacio ocupado dentro del rótulo y una instalación notablemente más económica en proyectos de gran superficie, donde el coste de las fuentes y su cableado de baja tensión se dispara.
Óptica de 170°: luz uniforme y sin puntos visibles
La lente de 170° de apertura reparte el flujo en superficie ancha, evitando los hotspots y las sombras típicas de módulos con haz cerrado. Permite trabajar con cajas de luz de poca profundidad manteniendo un frontal translúcido perfectamente homogéneo.
Alta luminosidad y eficiencia real
Rendimiento de 140-180 lm/W con diodos Epistar (opción Samsung bajo pedido) y una vida útil aproximada de 30.000 horas. Disponible en blanco cálido 3000K, neutro 4500K, frío 6000K y puro 10000K para adaptarse a la identidad cromática de cada marca.
Construcción IP65 para interior y exterior
Cuerpo de inyección de plástico ensamblado sobre PCB con disipación de aluminio y sellado IP65, resistente a polvo y salpicaduras. Medidas compactas de 41 × 41 × 11 mm, suministrado en bolsa antiestática de 100 unidades.
Seguridad e instalación
Al tratarse de un producto de tensión de red, la instalación debe realizarla personal cualificado, respetando la cadena máxima indicada por cadena y protegiendo la línea con su correspondiente diferencial y magnetotérmico. Los módulos se conectan en cadena y se cortan por los puntos marcados según la longitud del rótulo.
Aplicaciones recomendadas
Cajas de luz de una y doble cara, rótulos publicitarios, banderolas, letras corpóreas, tótems, señalización comercial, vallas publicitarias, escaparates y retroiluminación decorativa en retail, hostelería y restauración.

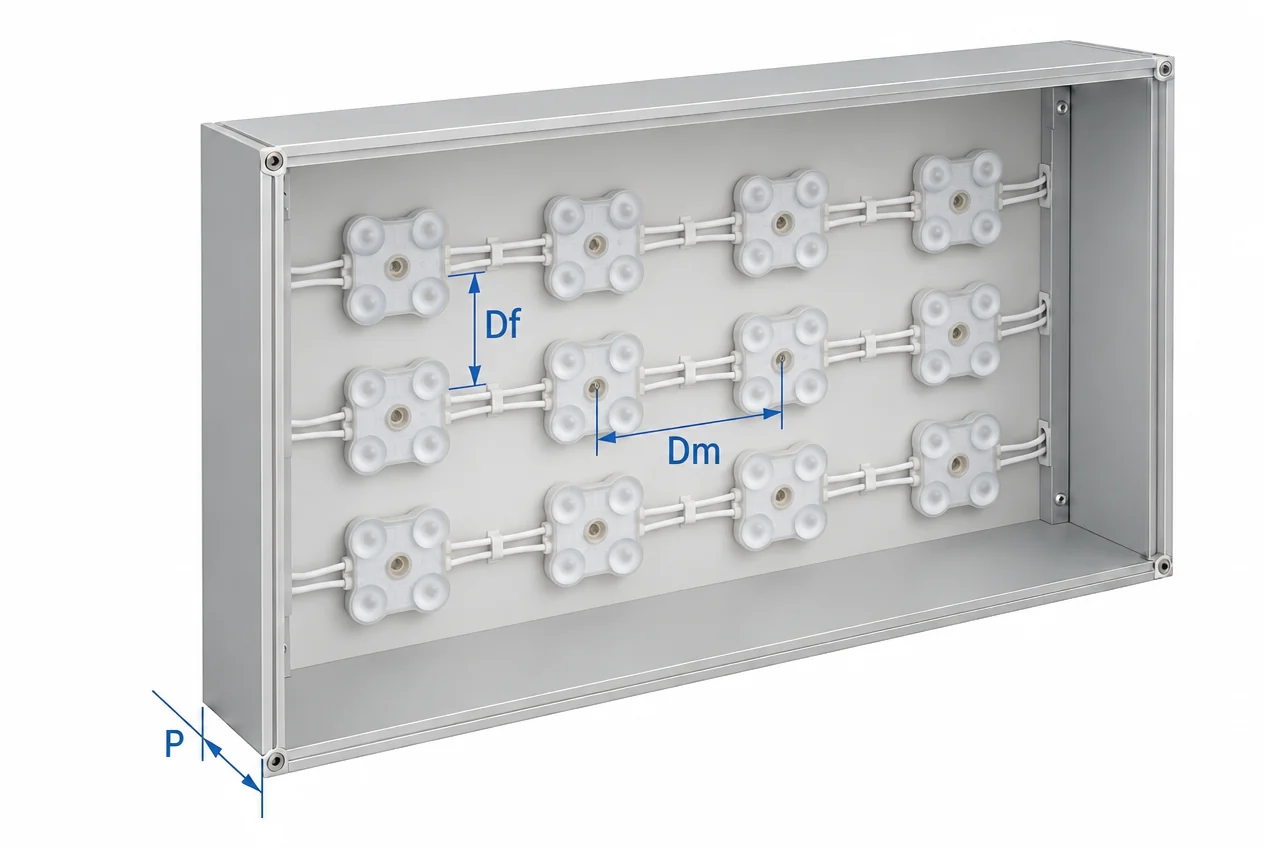

Guía de Instalación Directa a Red: Líneas Máximas y Protecciones para Módulos 220V
Recomendaciones de conexión en cadena a 230V AC, sección de cable y protecciones eléctricas obligatorias para instalar módulos LED de conexión directa a red con total seguridad. Respetar estos límites evita caídas de tensión, sobrecalentamientos y disparos indeseados de las protecciones.
| Parámetro de Instalación | Especificación Técnica Recomendada |
|---|---|
| Tensión de alimentación | 220-240V AC · 50/60 Hz (conexión directa, sin fuente) |
| Potencia por módulo | 2,2 W (4 diodos SMD 3030) |
| Máximo de módulos por cadena | 50 uds (≈ 110 W por línea) |
| Longitud máxima de cadena | 10 m aprox. (según separación entre módulos) |
| Sección de cable de alimentación | 2 × 1,5 mm² mínimo (H05VV-F / H07RN-F en exterior) |
| Protección magnetotérmica | Curva C · 6 A por línea |
| Protección diferencial | 30 mA, obligatorio (superinmunizado recomendado) |
| Puntos de corte | Solo por las marcas indicadas en el cable de la cadena |
| Conexionado | En cadena (serie de módulos en paralelo interno), nunca en bucle cerrado |
| Estanqueidad de empalmes | Conectores IP65 o resina/termorretráctil con adhesivo en exterior |
| Distancia mínima a superficies inflamables | 30 mm |
| Temperatura de trabajo | -20 °C a +45 °C |
| Personal habilitado | Instalación exclusiva por instalador eléctrico autorizado (tensión de red) |
Criterios de Selección: Módulo 220V Directo a Red vs. Módulos 12V/24V de Alta Eficiencia
Análisis comparativo de idoneidad según la disponibilidad de espacio para fuente de alimentación, el tiempo de instalación y los requisitos de eficiencia energética del proyecto.
| Requisito del Proyecto | Módulo 220V Directo a Red (2,2W) | Módulo 12V / 24V Alta Eficiencia |
|---|---|---|
| Ficha técnica y alimentación | Directa a 230V AC (sin fuente ni driver) | Requiere fuente de alimentación LED dimensionada |
| Espacio en caja de luz | Óptimo para cajas estrechas o sin registro para la fuente | Necesita alojar la fuente dentro o fuera del cajón |
| Tiempo de instalación / cableado | Mínimo: se conecta directamente a la línea de red | Mayor: cableado de baja tensión + montaje de fuente |
| Eficiencia energética | Estándar · consumo directo por punto | Máxima eficiencia (hasta 170 lm/W) con menor consumo |
| Mantenimiento a largo plazo | Componentes integrados en el módulo | Mantenimiento centralizado: la fuente es la pieza sustituible |
| Uso recomendado | Rótulos comerciales, banderolas y cajas sin espacio interno | Grandes formatos, proyectos con alta exigencia de eficiencia y vida útil |
