Decodificador DMX512 RDM 4 canales 5A 12-48V IP20 – D4-L

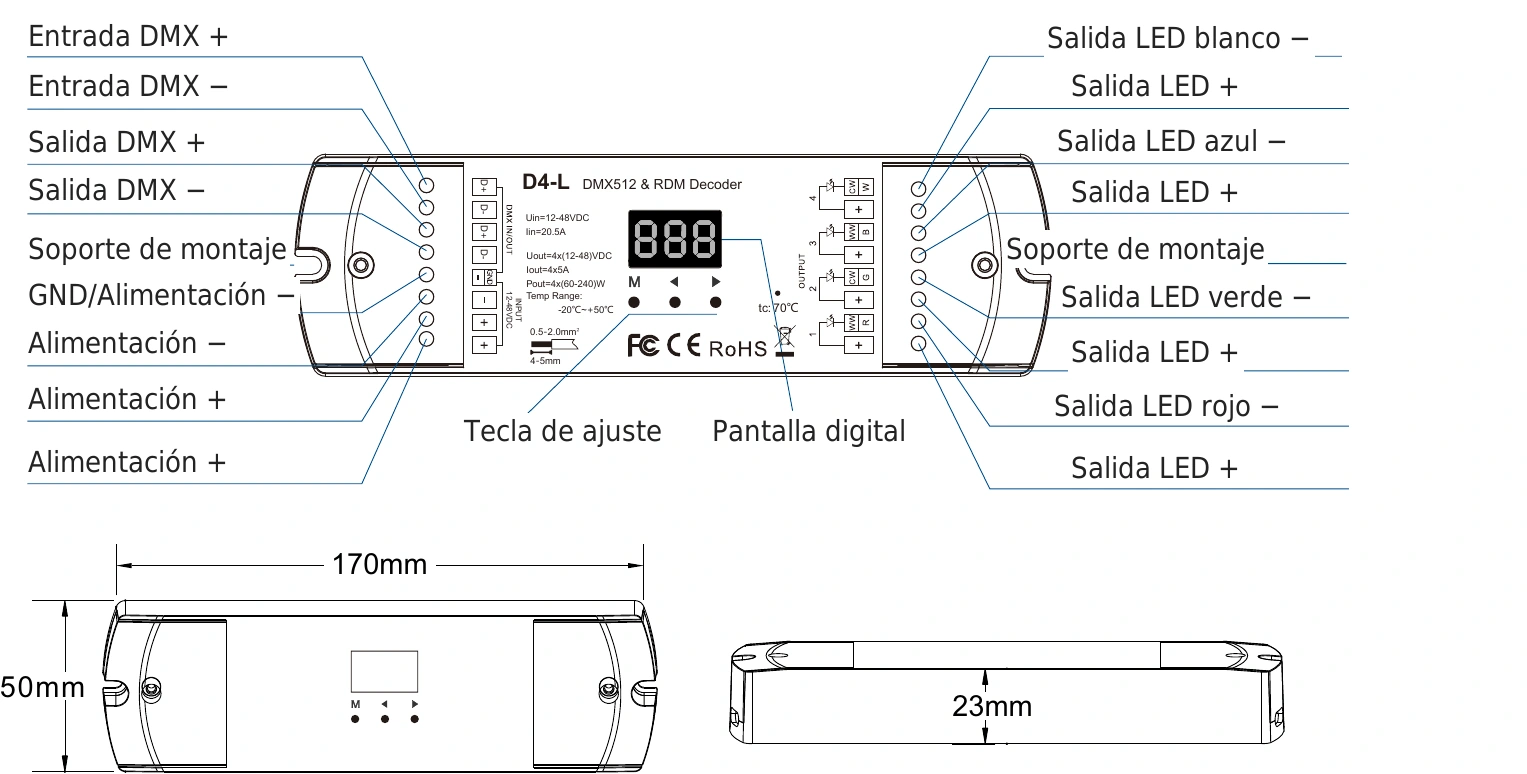

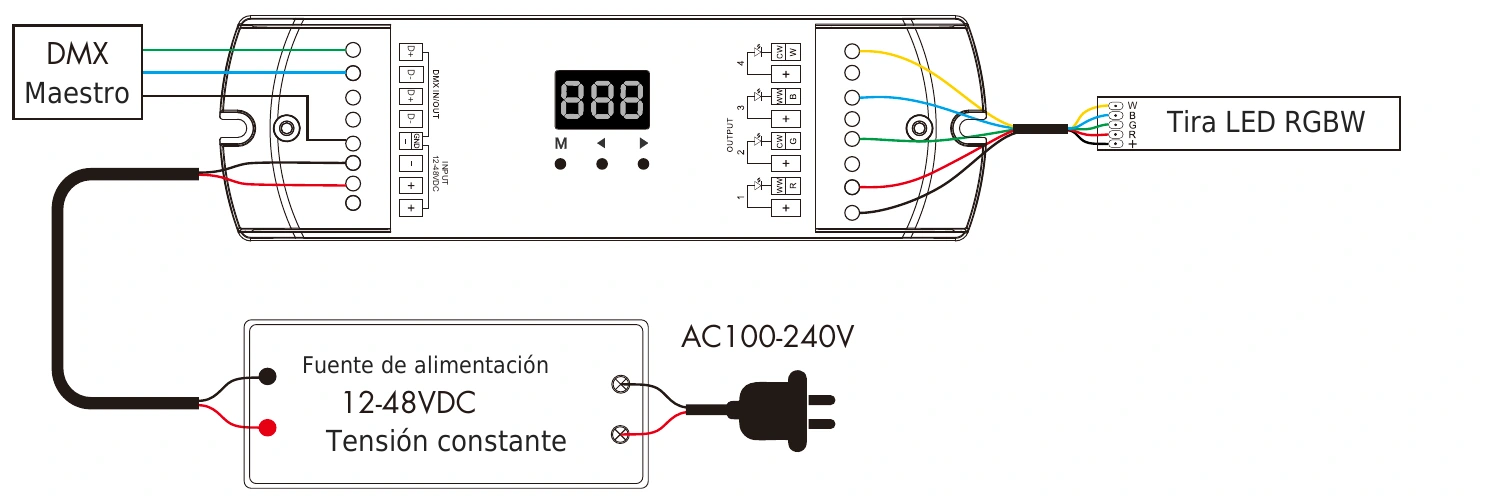

Decodificador DMX512 RDM D4-L de 4 canales 5A 12-48V Decodificador DMX512 RDM 4 canales 5A 12-48V IP20 – D4-L — dmx d4 l wiring es Decodificador DMX512 RDM 4 canales 5A 12-48V IP20 – D4-L — dmx d4 l technical es

Especificaciones revisadas:

Decodificador DMX512/RDM de tensión constante con 4 canales de salida a 5A por canal, entrada 12-48VDC y salida PWM. Control de LED RGBW en instalaciones profesionales, con display digital para el direccionamiento DMX y protección IP20.

20.39 € (IVA incl.) por unidad SKU: D4-L Sin stock Pedido mínimo: 10 unidads

Especificaciones técnicas

ReferenciaD4-L
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-48V DC
Señal de salidaPWM tensión constante
Canales de salida4 canales
Corriente por canal5 A
Potencia total240W – 960W (12-48V)
Tipo de cargaLED RGBW
Direccionamiento DMXDisplay digital o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Preguntas frecuentes

¿Cuántos vatios admite el D4-L?
Admite de 240W a 960W en total, según la tensión de alimentación empleada (12V a 48V) y repartidos entre sus 4 canales a 5A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D4-L?
Está pensado para LED RGBW de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 48V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante display digital incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

Decodificador DMX512 D4-L: 4 canales a 5A

El D4-L es un decodificador DMX512 de tensión constante que transforma la señal digital procedente de una mesa DMX o de un máster en señal PWM regulada de 0 a 100%. Con 4 canales de salida y hasta 5A por canal admite una potencia total de 240W a 960W según la tensión de alimentación, suficiente para tramos amplios de tira LED, módulos de rotulación o proyectores arquitectónicos.

Compatibilidad de protocolos

Compatible con DMX512, DMX512(1990), DMX512-A y RDM V1.0 (E1.20-2006 ESTA). La compatibilidad RDM permite leer y cambiar la dirección DMX del equipo a distancia desde la consola, sin acceder físicamente a la instalación.

Aplicación recomendada

Diseñado para controlar iluminación LED RGBW. Formato carril DIN compacto, con grado de protección IP20 y direccionamiento mediante display digital.

Protecciones y montaje

Incluye protección contra sobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad. La salida se amplía sin límite conectando repetidores de potencia. Se recomienda cerrar la línea DMX con una resistencia de terminación de 120 ohmios.
