Controlador Píxel LED SPI K-8000C – 8 puertos DMX y SD
Controlador profesional para tiras LED píxel direccionables (SPI): WS2811, WS2812B, SK6812, APA102, UCS, TM, SM. 8 salidas independientes con aislamiento fotoeléctrico, programable por tarjeta SD, compatible DMX512 y Art-Net. Hasta 8.192 píxeles TTL o 4.096 DMX. Ideal para fachadas, pixel mapping y matrices LED.
Descripción

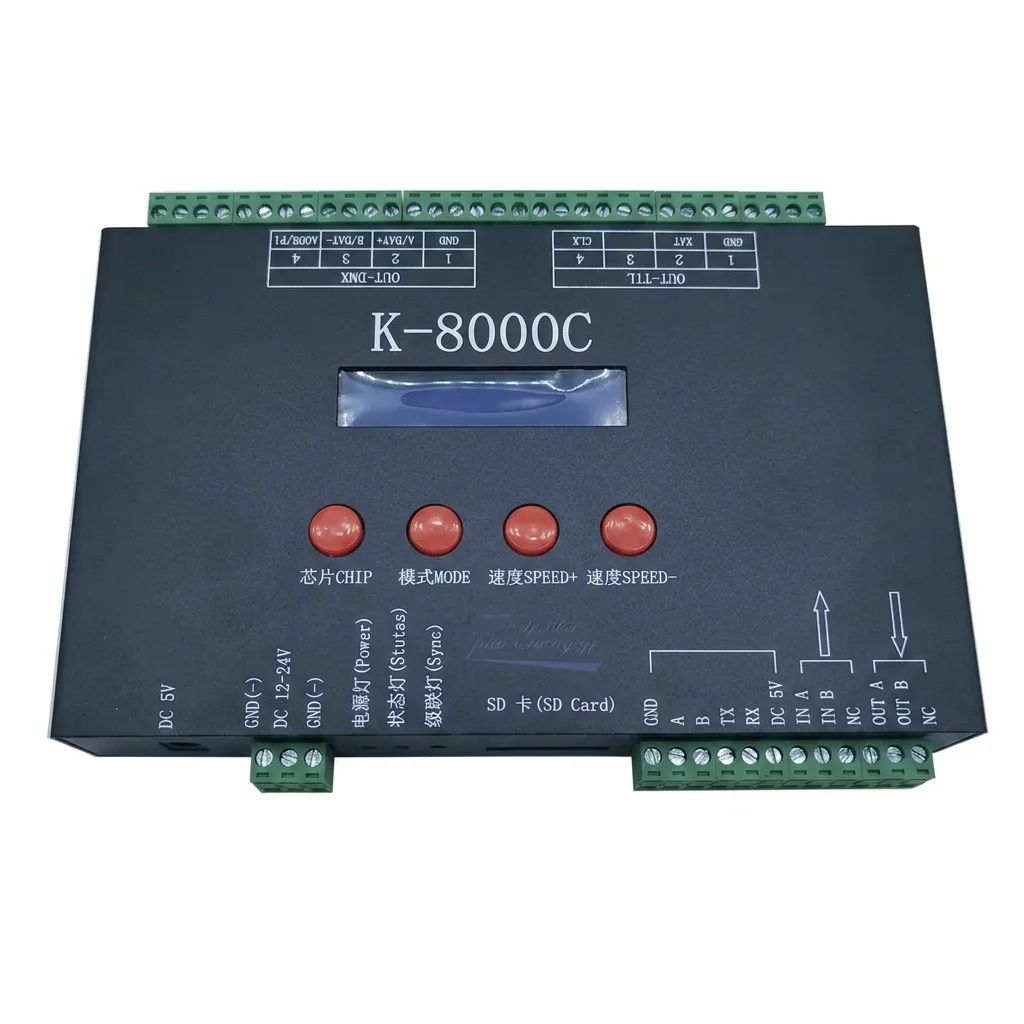

El K-8000C es un controlador LED SD profesional con 8 puertos de salida independientes y aislamiento fotoeléctrico, diseñado para gestionar instalaciones de píxel LED e iluminación DMX512 de gran formato. Soporta los principales protocolos del mercado (UCS, WS, TM, SM, P98xx, APA102, DMX512, etc.) y permite cascada de hasta 150 m entre unidades.
Capacidad de carga
- Hasta 1.024 píxeles por puerto con chips TTL (total 8.192 píx.).
- Hasta 512 píxeles por puerto en DMX512 (total 4.096 píx.).
- Niveles de gris de 32 a 65.536 con corrección Gamma por software.
Almacenamiento
Reproducción desde tarjeta SD de 128 MB a 32 GB (FAT hasta 2 GB / FAT32 para 4 GB o más). Hasta 32 ficheros *.led conmutables manualmente o en bucle.
Conexionado
- Salida TTL (OUT1–OUT8): GND / DAT / NC.
- Salida DMX512 (OUT1–OUT8): GND / A (DAT+) / B (DAT-).
- Entrada Modbus RS-485 (IN A/B) para control externo.
- Sincronización en cascada o vía satélite Beidou para sistemas multi-controlador.
Funciones destacadas
- Escritura de direcciones DMX integrada (manual y un-clic vía software LedEdit-K V3.26+).
- 22 efectos de test incorporados + test de canales DMX512.
- Compatible con variantes RGB, RGBW, RGBWYA y monocanal W.
- Reproducción temporizada (modo festivo/holiday).
Velocidad de refresco (referencia IC 1903)
- 512 píxeles/puerto → 30 fps
- 768 píxeles/puerto → 25 fps
- 1.024 píxeles/puerto → 22 fps
- DMX512: 170 píx → 30 fps · 340 píx → ≈20 fps · 512 píx → ≈12 fps
