Variateur LED 1 canal 3A 5-24V IP20 – V1-KN

Variateur LED V1-KN à 1 canal et 3A pour rubans LED 5-24V

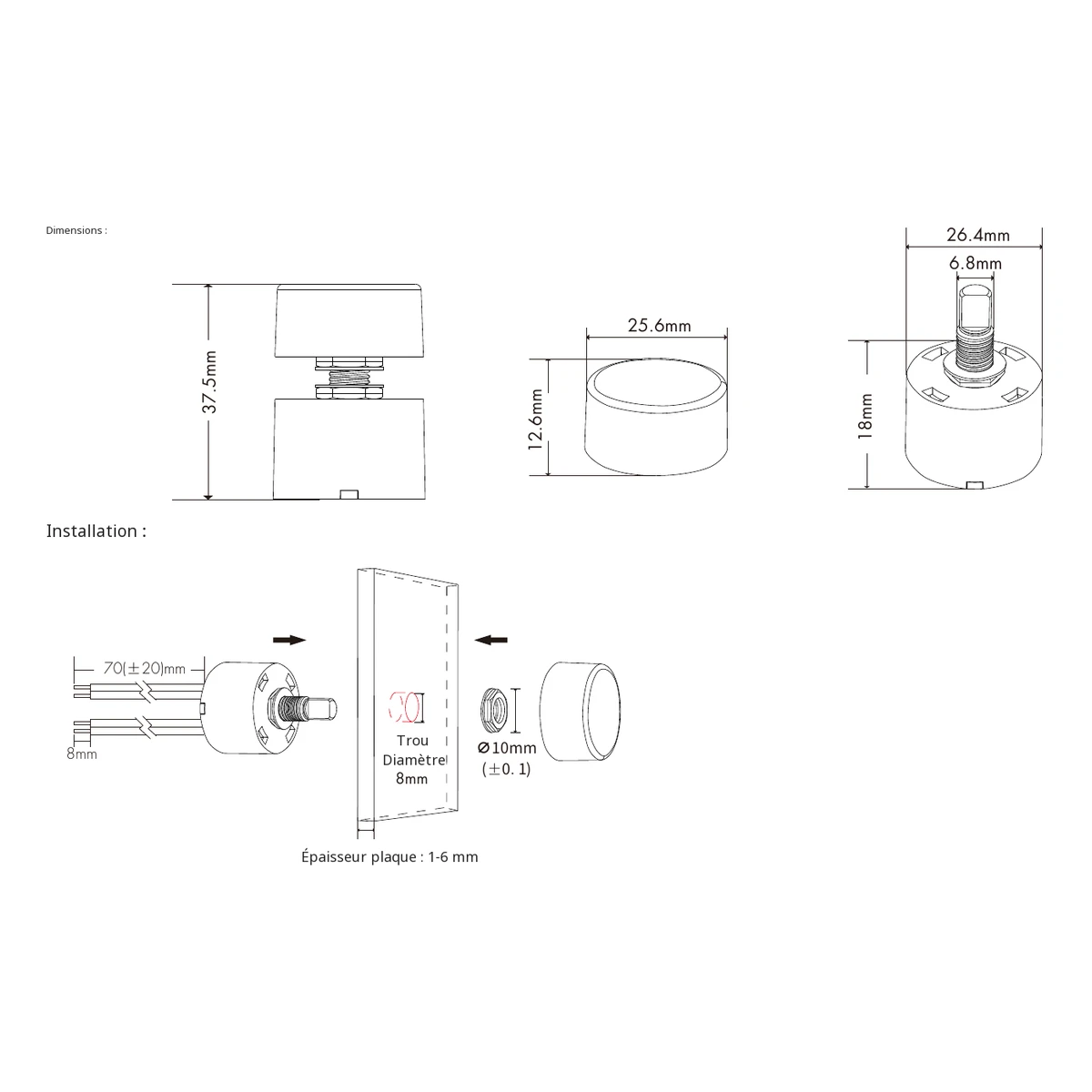

Variateur LED Skydance V1-KN : données techniques, commandes et plan coté
Infographie issue de la fiche officielle du variateur LED Skydance V1-KN, avec paramètres, commandes et dimensions de montage.

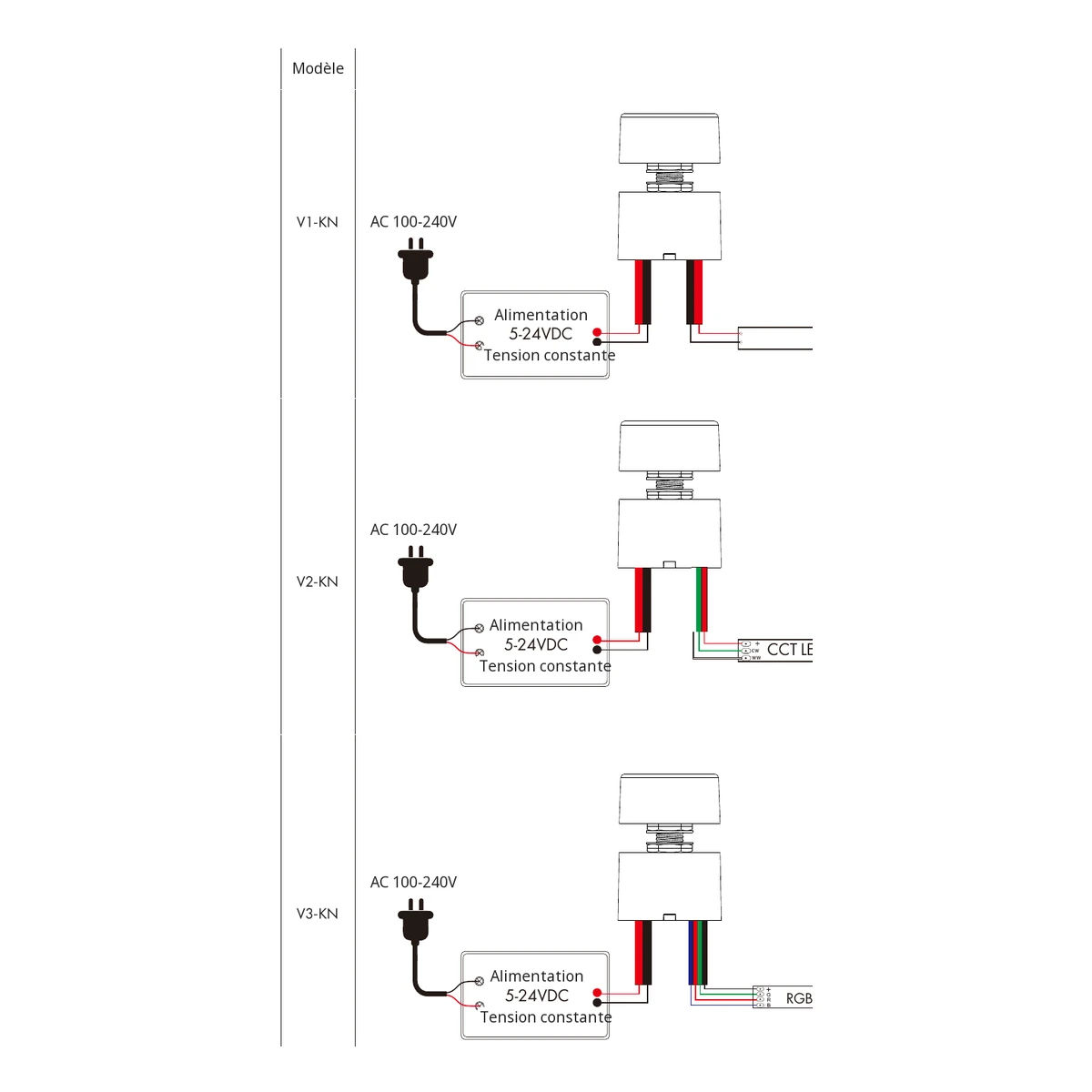

Variateur LED Skydance V1-KN : schéma officiel de câblage et d’installation
Schéma technique officiel de câblage, de raccordement et d’installation du variateur LED Skydance V1-KN.
Variateur LED Skydance V1-KN : schéma officiel de câblage et d’installation
Schéma technique officiel de câblage, de raccordement et d’installation du variateur LED Skydance V1-KN.

Fiche technique révisée:

Variateur LED à tension constante avec 1 canal de 3 A, entrée 5-24V DC et sortie PWM. Commande par Bouton rotatif, indice IP20 et variation 0-100% sans scintillement.

4.44 € (TTC) par unité SKU: V1-KN Rupture de stock Commande minimale : 10 unités

Spécifications techniques

ReferenciaV1-KN
Tipo de dispositivoRegulador LED de tensión constante (CV)
ControlPotenciómetro rotativo
Tensión de alimentación5-24V DC
Canales de salida1 canal
Corriente por canal3 A
Corriente máxima total3 A
Potencia total15-72W (5-24V)
Señal de salidaPWM tensión constante
Niveles de regulación4096 niveles de gris / 256 pasos de brillo
Rango de regulación0-100% sin parpadeo
Alcance RFNo aplica
Mandos emparejablesNo aplica
ProteccionesSobrecarga, cortocircuito y sobrecalentamiento
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
Dimensiones45*45*22 mm
CertificacionesCE, RoHS
Garantía3 años

Questions fréquentes

¿Cuántos vatios admite el V1-KN?
Admite 15-72W en total según la tensión de alimentación (5-24V), con 3 A por canal repartidos en 1 canal.
¿Qué tipo de iluminación puedo regular con el V1-KN?
Tiras LED monocolor, módulos LED de rotulación, neón LED flexible y perfiles de aluminio que trabajen en tensión constante dentro del rango 5-24V en corriente continua.
¿Cómo se controla el V1-KN?
Mediante Potenciómetro rotativo. La regulación se realiza en el secundario, después de la fuente de alimentación, con salida PWM de 4096 niveles para evitar el parpadeo.
¿Se puede instalar en exterior?
No directamente. Su grado de protección IP20 exige instalarlo en interior, en cuadro eléctrico, falso techo o caja estanca externa.
¿Necesito una fuente de alimentación aparte?
Sí. Este equipo regula en el secundario, por lo que debe conectarse después de una fuente de alimentación LED de tensión constante de 5-24V con potencia suficiente para la carga instalada.
¿Qué garantía y condiciones de compra tiene?
Incluye 3 años de garantía GP Trader. Se vende en packs indivisibles de 10 unidades a precio neto de fábrica, con un 20 % de anticipo en la reserva y entrega estimada en unos 30 días.

Variateur LED V1-KN : variation professionnelle de 15-72W en 5-24V

Le V1-KN est un variateur LED à tension constante conçu pour faire varier l'intensité des rubans LED monochromes, modules d'enseigne et profilés aluminium alimentés entre 5-24V en courant continu. Il délivre 3 A par canal sur 1 canal, soit 15-72W au total, et travaille toujours au secondaire, après l'alimentation LED.

Commande par Bouton rotatif

L'appareil se pilote par Bouton rotatif. Son électronique génère un signal PWM haute fréquence avec 4096 niveaux de gris et 256 pas de luminosité, supprimant le scintillement visible et à la caméra, exigence courante en vitrine, commerce, hôtellerie et studio.

Installation et protections

Le boîtier IP20 mesure 45*45*22 mm et se fixe par vis ou collier. Il intègre les protections surcharge, court-circuit et surchauffe. Dimensionnez la charge en gardant 20 % de marge sous les 3 A maximum et utilisez une section de câble adaptée sur les longues lignes.

Compatibilité

Testé avec les rubans LED et modules LED GP Trader et avec les alimentations LED 5-24V que nous distribuons. Certifié CE et RoHS, garantie 3 ans.
