Décodeur DMX512 RDM 3 canaux 6A 12-24V IP20 – D3

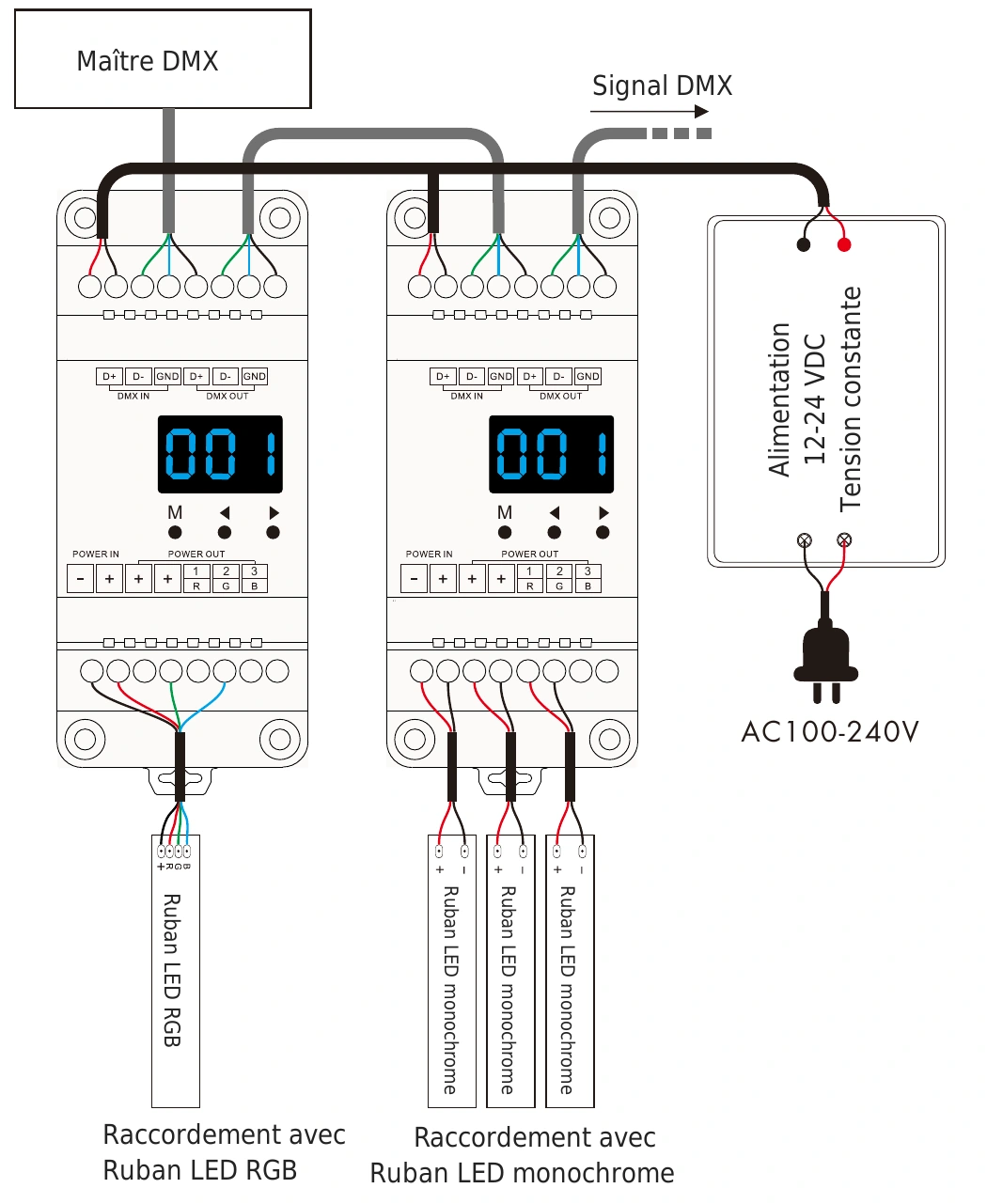

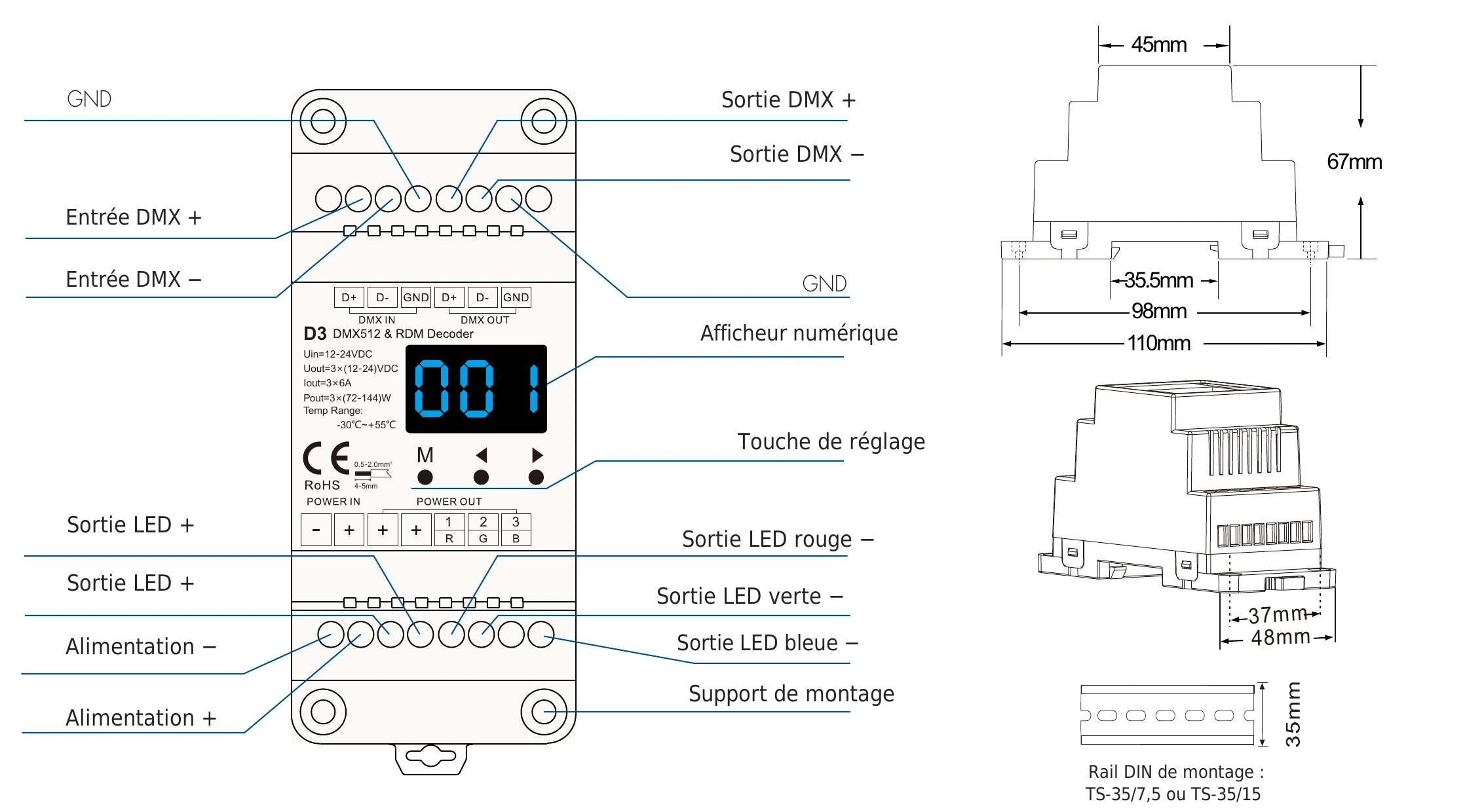

Décodeur DMX512 RDM D3 à 3 canaux 6A 12-24V Décodeur DMX512 RDM 3 canaux 6A 12-24V IP20 – D3 — dmx d3 wiring fr Décodeur DMX512 RDM 3 canaux 6A 12-24V IP20 – D3 — dmx d3 technical fr

Fiche technique révisée:

Décodeur DMX512/RDM à tension constante avec 3 canaux à 6A par canal, entrée 12-24VDC et sortie PWM. Pilote des LED RGB avec indice IP20.

20.30 € (TTC) par unité SKU: D3 Rupture de stock Commande minimale : 10 unités

Spécifications techniques

ReferenciaD3
Tipo de dispositivoDecodificador DMX512 de tensión constante (CV)
Señal de entradaDMX512 / RDM
ProtocolosDMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20-2006 ESTA)
Tensión de alimentación12-24V DC
Señal de salidaPWM tensión constante
Canales de salida3 canales
Corriente por canal6 A
Potencia total216W – 432W (12-24V)
Tipo de cargaLED RGB
Direccionamiento DMXDisplay digital o vía consola DMX512/RDM
Frecuencia PWM500Hz / 1kHz / 2kHz / 4kHz seleccionable
Regulación0-100% sin parpadeo
ProteccionesSobrecalentamiento, sobrecarga, cortocircuito e inversión de polaridad
Grado de protecciónIP20
Temperatura de trabajo-30 °C a +55 °C
CertificacionesCE, RoHS
Garantía3 años

Questions fréquentes

¿Cuántos vatios admite el D3?
Admite de 216W a 432W en total, según la tensión de alimentación empleada (12V a 24V) y repartidos entre sus 3 canales a 6A por canal.
¿Qué tipo de iluminación LED puedo controlar con el D3?
Está pensado para LED RGB de tensión constante: tiras LED, módulos de rotulación, neón LED y proyectores que trabajen entre 12V y 24V en corriente continua.
¿Es compatible con RDM?
Sí. Cumple RDM V1.0 (E1.20-2006 ESTA), por lo que puedes leer y modificar la dirección DMX desde la consola de forma remota, sin acceder físicamente al equipo.
¿Cómo se configura la dirección DMX?
Mediante display digital incorporado en el propio equipo, o de forma remota desde una consola compatible con DMX512/RDM.
¿Necesito resistencia de terminación en la línea DMX?
Se recomienda instalar una resistencia de 120 ohmios al final de la línea DMX para evitar rebotes de señal y parpadeos, especialmente en tiradas superiores a 30 metros.
¿Qué garantía, pedido mínimo y plazo de entrega tiene este producto?
Incluye 3 años de garantía de GP Trader y envío en 24-48 h desde nuestro almacén en España. Se admiten devoluciones en 15 días siempre que el producto esté sin abrir y en su embalaje original.

Décodeur DMX512 D3 : 3 canaux à 6A

Le D3 est un décodeur DMX512 à tension constante qui convertit le signal numérique d'une console DMX en sortie PWM régulée de 0 à 100%. Avec 3 canaux et jusqu'à 6A par canal, il accepte 216W à 432W selon la tension d'alimentation.

Compatibilité des protocoles

Compatible DMX512, DMX512(1990), DMX512-A et RDM V1.0 (E1.20-2006 ESTA).

Utilisation recommandée

Conçu pour piloter un éclairage LED RGB, avec indice de protection IP20.

Protections

Protection contre la surchauffe, la surcharge, le court-circuit et l'inversion de polarité. Résistance de terminaison de 120 ohms recommandée en fin de ligne DMX.
