PCB LED Rigide sur Mesure

Fabrication de PCB LED Rigide sur Mesure : Ingénierie de Précision pour l'Enseigne, le Retail et l'Architecture

Lorsque les modules LED standard ne répondent pas aux exigences exactes de votre projet, le PCB LED rigide sur mesure devient la seule voie vers une performance lumineuse véritablement constante. Chez GP Trader, nous ne sommes pas un simple revendeur : nous concevons et fabriquons des circuits imprimés personnalisés qui répondent à vos spécifications thermiques, optiques et dimensionnelles les plus strictes.

L'Avantage du Sur-Mesure face aux Modules Standards

Les modules LED génériques vous obligent à adapter votre conception au produit. Nos PCBs personnalisés inversent cette logique : c'est le circuit qui s'adapte à votre projet, pas l'inverse.

• Géométrie Exacte : Découpe et fraisage selon n'importe quelle forme — circulaire, triangulaire ou épousant le contour d'une typographie de logo. Aucun espace perdu, aucun compromis sur l'uniformité lumineuse.
• Placement Optimisé des Diodes : Nous calculons le pas exact (distance inter-LED) en fonction de la profondeur de votre caisson et des niveaux de lux souhaités, éliminant l'effet de « pointillé » caractéristique des modules génériques.
• Cohérence Chromatique entre Lots : Des protocoles stricts de binning LED garantissent que des cartes fabriquées à plusieurs mois d'intervalle offrent exactement la même température de couleur — un impératif pour le déploiement en réseau de franchises.
• Gestion Thermique Intégrée : Les substrats à âme aluminium (MCPCB) fonctionnent comme des dissipateurs passifs intégrés, maintenant les températures de jonction basses et prolongeant la durée de vie réelle au-delà de 50 000 heures.

Secteurs d'Application : Du Commerce de Proximité à l'Éclairage Architectural

Notre service de fabrication sur mesure est conçu pour les projets à volume où la reproductibilité et la cohérence de marque sont des exigences absolues :

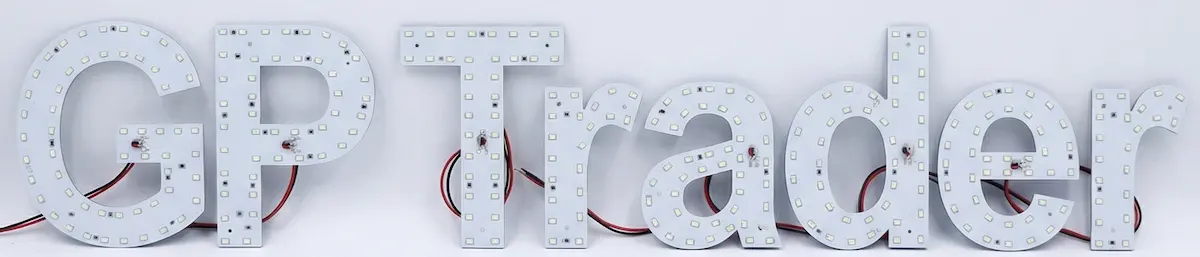

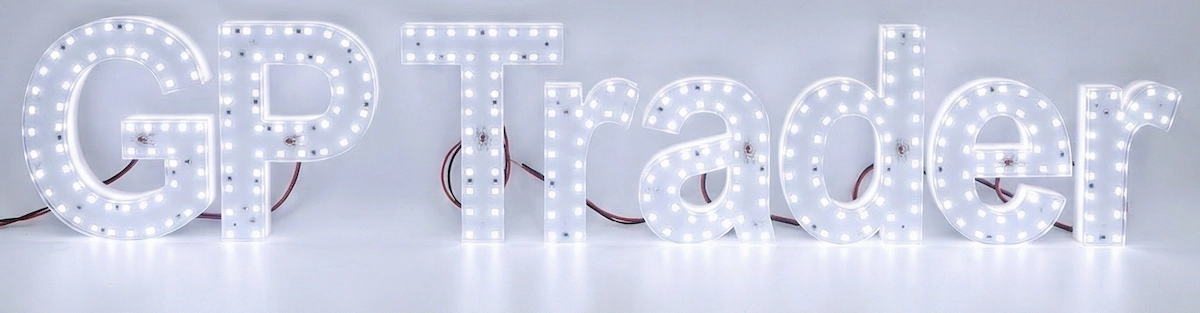

• Enseignes et Lettres Corpuelles : Des PCBs qui épousent parfaitement le contour intérieur de chaque lettre, maximisant le rendement lumineux tout en minimisant la consommation. Nos ingénieurs calculent la densité LED idéale pour chaque police et format de lettre.
• Éclairage de Linéaires et Vitrines : Des cartes au millimètre près pour les têtes de gondole, les bords de tablettes et l'illumination de vitrines. Chaque magasin de votre réseau bénéficie d'un éclairage rigoureusement identique.
• Caissons Lumineux et Plafonds Tendus : Des PCBs linéaires modulaires avec connecteurs rapides qui s'assemblent sans couture sur de grandes surfaces, offrant un rétroéclairage sans ombre et sans point chaud.
• Panneaux d'Ascenseur et Applications Architecturales : Des cartes ultra-fines conçues pour les espaces confinés où la dissipation thermique et le montage affleurant sont des contraintes critiques.

Technologie des Substrats et Matériaux

Le substrat est le fondement de tout PCB LED haute performance. Nous proposons deux technologies principales, sélectionnées en fonction des exigences thermiques et structurelles de votre application :

• Âme Aluminium (MCPCB) : La référence pour les applications haute puissance. Le noyau métallique évacue la chaleur de la jonction LED directement vers la surface de montage, fonctionnant comme un dissipateur passif. Obligatoire pour les cartes pilotant des LED au-dessus de 150 mA par puce.
• FR4 Double Couche : Idéal pour les géométries complexes ou les conceptions de puissance modérée où la réduction de poids est un enjeu. Le substrat en fibre de verre offre une excellente rigidité et permet des routages sophistiqués.

Toutes les configurations intègrent une double couche de cuivre (typiquement 35 µm ou 70 µm) pour garantir une chute de tension minimale sur les cartes longues — ce qui signifie que la première et la dernière LED de la chaîne émettent un flux lumineux strictement identique.

Sélection des Puces LED et Maîtrise Optique

Nous montons des packages SMD 2835 et 3030 de dernière génération avec une efficacité de pointe (jusqu'à 170 lm/W). Chaque projet est spécifié avec :

• IRC >90 : Fidélité chromatique absolue sous la surface éclairée — essentiel pour le retail alimentaire, la mode et les espaces muséographiques.
• Angles de Faisceau Personnalisés : Des lentilles secondaires de 15° (accentuation étroite) à 170° (bain de lumière ultra-large) sont soudées directement sur la carte, contrôlant la distribution lumineuse à la source.
• Binning Serré : Nous approvisionnons les LED d'un seul bin par série de production, garantissant une cohérence chromatique ΔE < 3 sur toutes les cartes de votre commande.

Système d'Interconnexion Plug & Play

Pour les installations de grande envergure, nos PCBs rigides linéaires sont équipés de connecteurs rapides propriétaires. Les cartes s'assemblent mécaniquement et électriquement — aucune soudure requise sur site. Cela réduit le temps d'installation de 60 % par rapport aux modules câblés traditionnels et élimine virtuellement les erreurs de connexion.

Chaque unité porte un numéro de série unique pour une traçabilité complète : données de bin LED, résultats des tests thermiques et date de production sont enregistrés dans notre système de gestion qualité.

Questions Fréquentes

Quel est le volume minimum de commande pour des PCBs sur mesure ?
Les quantités minimales dépendent de la complexité de l'outillage (moules, masques de photolithographie). Les projets types démarrent à partir de 50 à 100 unités. Contactez notre équipe d'ingénierie pour un devis personnalisé.

Quelles températures de couleur proposez-vous ?
Nous couvrons l'ensemble du spectre : blanc chaud 2700K, 3000K, blanc neutre 4000K, 5000K et lumière du jour 6500K. Des CCT personnalisées sont disponibles sur demande pour les projets architecturaux.

Proposez-vous un accompagnement en ingénierie de conception ?
Absolument. Notre équipe valide la simulation thermique, le layout électrique et les performances optiques avant toute mise en production, garantissant une fiabilité maximale dès le premier jour.
