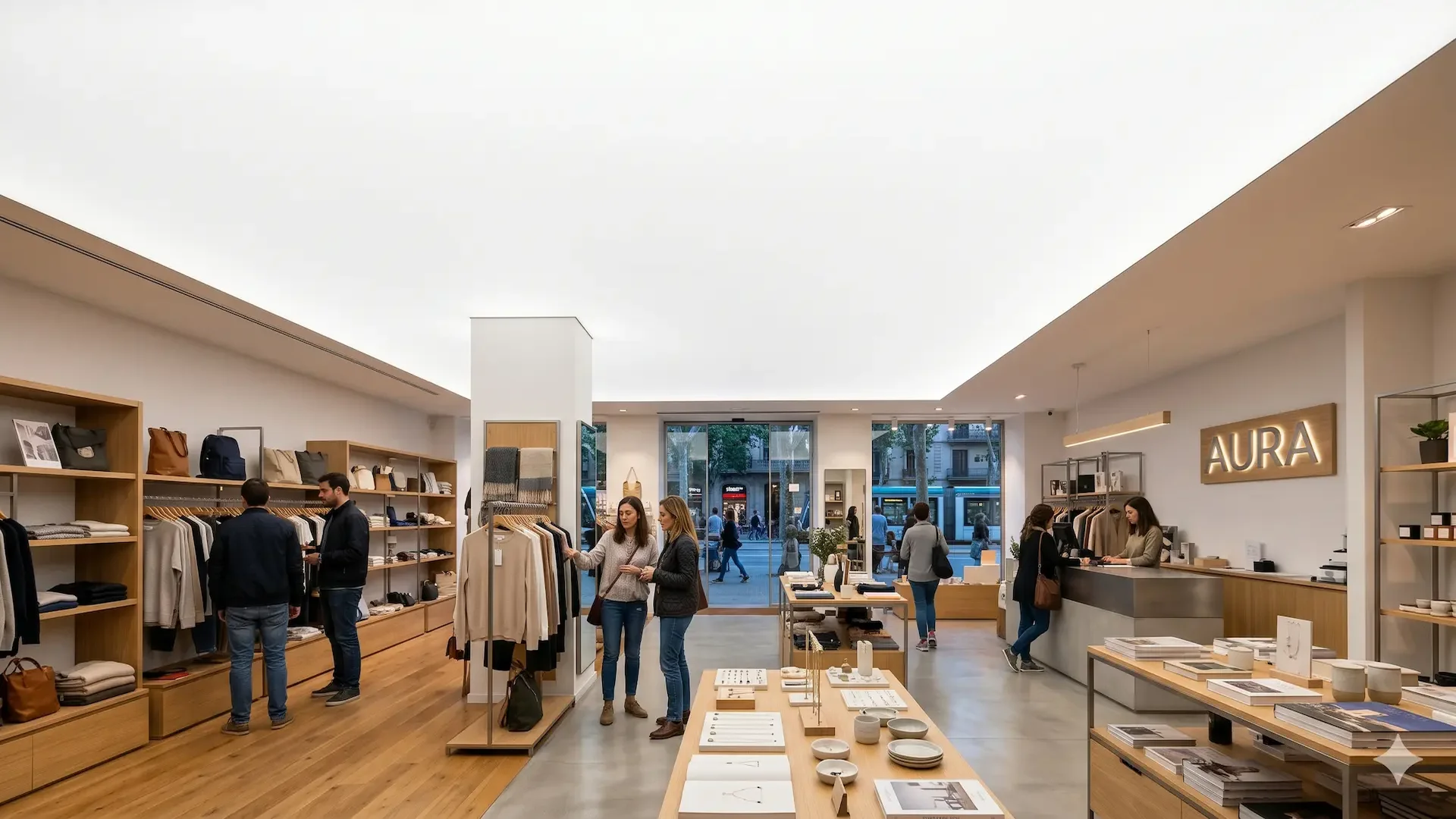

Un plafond tendu rétroéclairé réussi ressemble à un ciel : une surface lumineuse continue, sans points, sans ombres, réglable en intensité et en température. Y parvenir n'est pas une question de marque, mais de trois variables techniques que presque personne ne publie avec des données réelles : la profondeur du plenum, la distance entre les modules et le CCT de la membrane. Ce guide applique ces trois variables aux modules LED haute efficacité 170 lm/W avec optique 170° pour backlight de grande surface et montre comment dimensionner un plafond tendu de 1 à 30 m² sans points chauds et avec le driver travaillant en zone de sécurité.
En 30 secondes
- · Profondeur minimale du plenum : 10 cm. Optimal : 15–20 cm.
- · Pitch entre modules ≈ profondeur du plenum (ratio 1:1 à 1:1,5).
- · Densité lumineuse : 8.000–10.000 lm/m² pour bureaux, 15.000+ pour retail premium.
- · CCT : 3000K résidentiel, 4000K bureau, tunable pour l'architecture.
- · Tension : 24V presque toujours ; 12V uniquement pour détails < 2 m².
1. Comment éclairer un plafond tendu : anatomie du système
Un plafond tendu éclairé se compose de trois couches : une membrane PVC translucide tendue sur un profilé périmétral, un plenum (cavité technique entre membrane et dalle) et un plan d'éclairage où sont ancrés les modules LED. La membrane fonctionne comme diffuseur final : elle laisse passer 38–45% de la lumière reçue par l'arrière et cache les points individuels si le mélange dans le plenum est correct. Si le mélange échoue, l'œil perçoit la matrice de LED comme un motif de points visibles, surtout lorsque la lumière est tamisée.
La qualité finale ne dépend pas du module isolé, mais de la relation géométrique entre profondeur et pitch. Les modules LED injectés avec efficacité réelle 170 lm/W et certification ABS V-0 permettent de réduire le nombre total de points tout en maintenant les lumens par mètre carré, ce qui réduit le coût du driver et simplifie la répartition sur la dalle.
2. Profondeur du plenum : la variable maîtresse
La profondeur du plenum (distance utile entre le plan des modules et la face intérieure de la membrane) détermine l'espacement possible des modules. Plus de profondeur = faisceaux lumineux qui se chevauchent davantage avant de toucher la membrane = plus d'uniformité. Moins de profondeur = les cônes ne se mélangent pas et des points chauds apparaissent.
| Profondeur plenum | Usage recommandé | Résultat visuel |
|---|---|---|
| < 10 cm | Non recommandé pour surfaces > 1 m² | Points visibles même avec modules à 5–8 cm |
| 10–12 cm | Décoratif, basse intensité, petit format | Acceptable avec pitch ≤ 10 cm et module 170° |
| 15–20 cm | Standard professionnel, bureau et retail | Uniforme avec pitch 15–20 cm sur les deux axes |
| 25–30 cm | Salles d'exposition, lobbies, sky-effect | Permet un pitch > 25 cm et une gradation profonde sans points |
3. Alternative pour plenums réduits : feuilles LED flexibles

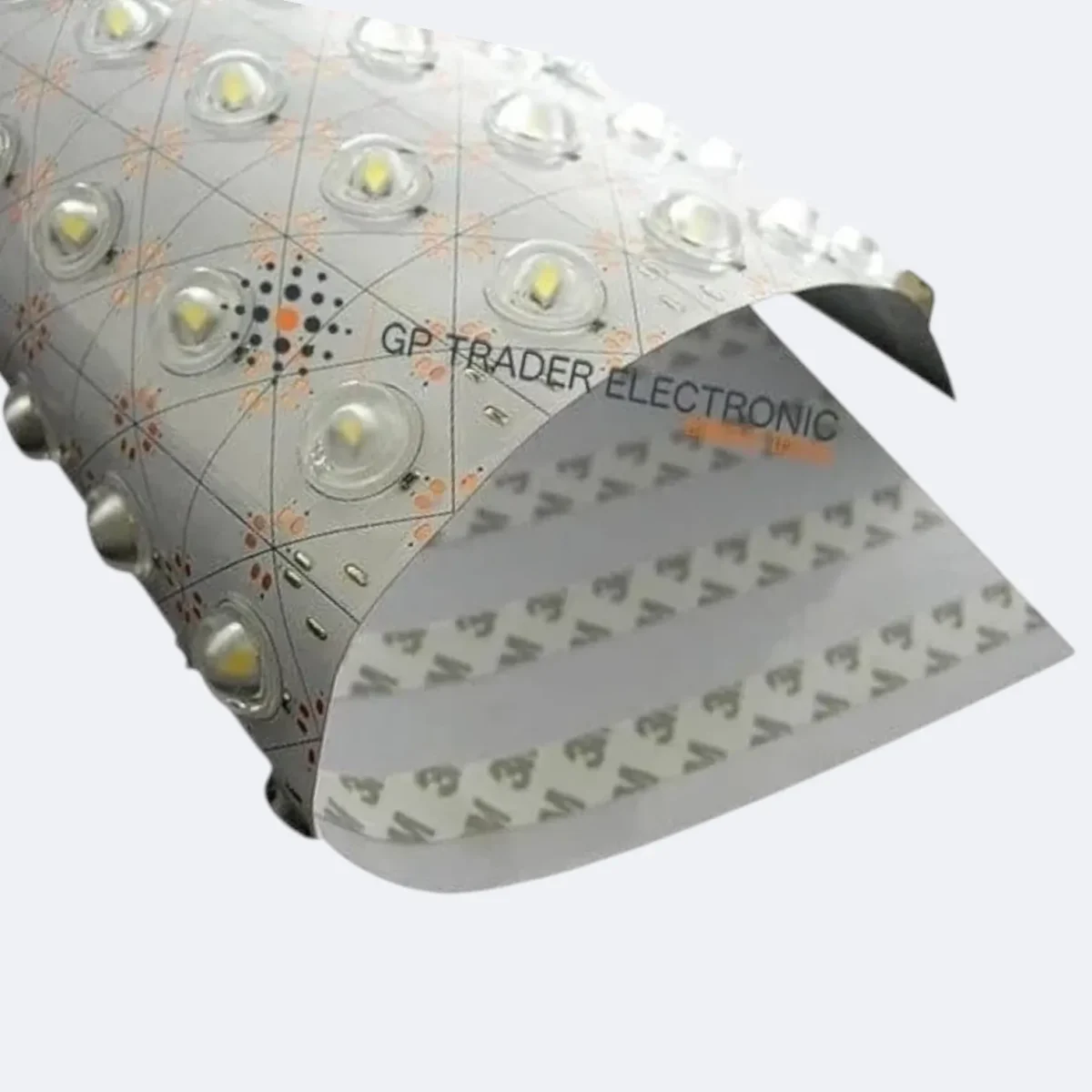

Lorsque le projet architectural impose un plenum inférieur à 10 cm, les modules LED ponctuels ne sont plus viables. Dans ces conditions, la solution technique est d'opter pour des feuilles LED flexibles 24V conçues pour le rétroéclairage en espace réduit.
Les feuilles LED émettent de la lumière sur toute leur surface, éliminant le concept de "pitch" et transformant la source en un plan lumineux diffus. Cela permet d'obtenir une homogénéité parfaite même avec un plenum de 4–6 cm.
Électriquement, les feuilles LED GP Trader fonctionnent en 24V DC. La puissance lumineuse tourne autour de 2 000 lumens par feuille, ce qui équivaut à environ 1 500–1 800 lm/m² effectifs après transmission de la membrane.
4. Distance entre modules LED : ratio pitch-to-depth
La règle d'or : la distance entre modules doit être égale ou légèrement supérieure à la profondeur du plenum. Ratio recommandé 1:1 à 1:1,5 (pitch:profondeur).
| Profondeur | Pitch recommandé | Modules par m² | Optique module |
|---|---|---|---|
| 10 cm | 10 × 10 cm | 100 | 170° grand angle |
| 15 cm | 15 × 15 cm | 44 | 170° grand angle |
| 20 cm | 20 × 20 cm | 25 | 170° ou 160° |
| 25 cm | 25 × 30 cm | 13 | 160° |
5. Densité lumineuse : lumens par m² à fournir
La membrane absorbe entre 55% et 62% de la lumière. Pour obtenir X lumens visibles, il faut générer environ 2,3× la puissance lumineuse finale dans le plenum.
| Application | Lux cible | Lumens/m² en plenum | Watts/m² |
|---|---|---|---|
| Décoratif / Ambiance | 100 lx | 3.000–5.000 | 18–30 |
| Résidentiel / Hôtellerie | 150–200 lx | 5.000–7.500 | 30–45 |
| Bureaux / Retail standard | 300 lx | 8.000–10.000 | 47–59 |
| Retail premium / Showroom | 500–750 lx | 15.000–20.000 | 88–118 |
Recommandation
Calculez votre plafond tendu en moins d'une minute
Saisissez la surface, la profondeur et le niveau lumineux et obtenez le nombre exact de modules LED et le driver dimensionné.
Ouvrir le calculateur de modules LED6. CCT : température de couleur
- 3000K : Résidentiel, hôtellerie, spas.
- 4000K : Bureaux, retail généraliste, cliniques. Le standard européen.
- Tunable White (3000–6500K) : Architecture premium et cycle circadien.
7. Tension : pourquoi le 24V gagne presque toujours
À partir de 4–5 m², les modules LED 24V sont obligatoires pour limiter les chutes de tension et simplifier le câblage avec des alimentations Meanwell 24V performantes.
FAQ
Quelle profondeur minimale pour un plafond tendu rétroéclairé avec modules LED ?
Un minimum de 10 cm de plenum technique est requis. En dessous de 10 cm, des points chauds deviennent visibles à travers le PVC. L'optimum se situe entre 15 et 20 cm pour un mélange parfait de la lumière.
Quelle est la distance idéale entre modules LED ?
La règle est pitch ≈ profondeur, avec un ratio de 1:1 à 1:1,5. Pour un plenum de 15 cm, placez les modules LED tous les 12–15 cm en grille carrée.
Combien de lumens par m² pour un plafond tendu ?
Pour un bureau (300 lx), prévoyez 8.000–10.000 lm/m² dans le plenum. Pour de l'ambiance décorative, 3.000–5.000 lm/m² suffisent.
Quel CCT choisir : 3000K, 4000K ou 6500K ?
3000K pour l'hôtellerie (chaleureux), 4000K pour les bureaux et commerces (neutre). Le 6500K est réservé aux zones techniques ou industrielles.
12V ou 24V pour un plafond tendu de plusieurs mètres carrés ?
24V presque toujours. Il permet d'alimenter de grandes surfaces depuis un seul point avec moins de chute de tension. Le 12V est réservé aux petites surfaces de moins de 2 m².
Que se passe-t-il si la distance entre les modules LED est trop grande ?
Des points chauds ou un effet de grille apparaissent sur la membrane, donnant un aspect irrégulier et amateur à l'installation.
